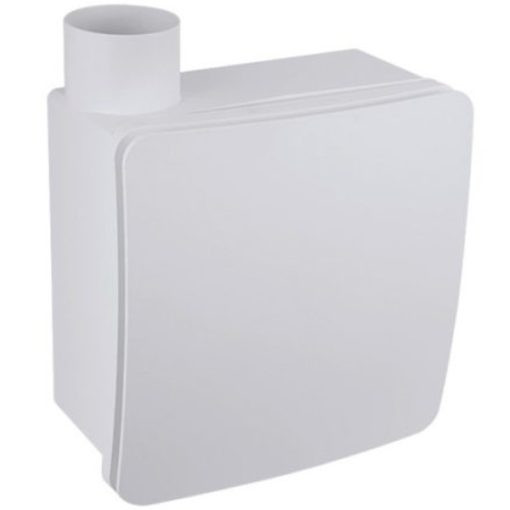

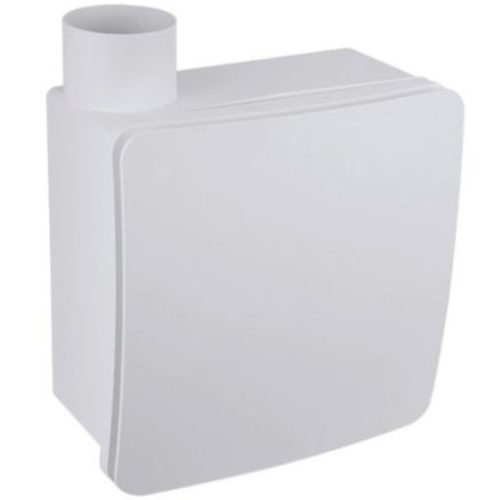

Red-Ring KN2-UP60/30 GL-HY kétfordulatos, páraérzékelős és időrelés ventilátor, süllyesztett házzal
93 000 Ft
Red-Ring KN2-UP60/30 GL-HY kétfordulatos, páraérzékelős és időrelés ventilátor, süllyesztett házzal
93 000 Ft
A Red-Ring KN2-UP60/30 GL-HY süllyesztett radiális fürdőszoba ventilátor folyamatos alapszellőzéssel, páraérzékelővel és időrelével. Óránként 60 köbméter levegőt mozgat meg, 1 méter távolságból 38 dB(A) hallatszik belőle, és maximum 210 pascal nyomásra képes — ezért hosszú csőszakaszon és társasházi közös szellőzőstrangban is elszállítja a levegőt.
Az osztrák Red-Ring gyártmánya, golyóscsapágyas motorral, gyárilag beépített visszacsapó szeleppel és cserélhető szűrőbetéttel; süllyesztett kivitel, a ház 95 milliméter mélyen épül a falba. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Csőátmérő
Csőátmérő:
Kényelmi funkció
Kényelmi funkció:
Szellőzés folytonossága
Szellőzés folytonossága:
Adatok
Légáramlás típusa:
Radiális
Elérhetőség:
48 órán belül
Csőátmérő:
80
Kényelmi funkció:
Páraérzékelős
Felszerelés módja:
Csak oldalfalra
Zajszint:
Nagyon halk
Max. Légszállítás :
60 m3/h
Gyártó:
Red-Ring
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Többsebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IPX5
Szín:
Fehér
Anyag:
Műanyagházas
Max. légnyomás:
210 Pa
Feszültség:
230
Fázisok száma:
1
Súly:
2,0
Motor fajtája:
1 fázisú
Teljesítményfelvétel:
19 W
Hangnyomás 1 m-re (dB(A)):
38
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
13201 + KN-GL + KN-HY
Hangszigetelés:
43 mm hangcsillapító betét
Termékcsalád:
Red-Ring KN2
Hosszúság (mm):
260
Szélesség (mm):
260
Magasság (mm):
95
Szellőzés folytonossága:
Folyamatos
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Red-Ring KN2-UP60/30 GL-HY süllyesztett radiális ventilátor — alapszellőzéssel és páraérzékelővel
A Red-Ring KN2-UP60/30 GL-HY süllyesztett radiális fürdőszoba ventilátor az osztrák Red-Ring egycsöves szellőzőrendszerének a tagja. Óránként 60 köbméter levegőt mozgat meg, 1 méter távolságból 38 dB(A) hallatszik belőle, a teljesítményfelvétele 19 watt. A maximális nyomása 210 pascal — ezért tud hosszú csőszakaszon és társasházi közös szellőzőstrangban is dolgozni, ott, ahol egy axiális kisventilátor már nem boldogul.
A GL-HY a kettőt egyesíti: a ventilátor alacsony fokozaton folyamatosan jár, a beépített páraérzékelő pedig magasabb páratartalomnál teljes fokozatra kapcsol, majd időrelével áll vissza. Ez a KN2 legteljesebb vezérlése. A süllyesztett műanyag ház 95 milliméter mélyen épül a falba vagy az aknafalba, és kívül csak a zárt, 260 × 260 milliméteres előlap marad — új építésnél és teljes felújításnál ez a jó választás.
Melyik változat kell Önnek?
Ugyanaz a ventilátor, más vezérléssel — az árra kattintva nyílik a termék
| Jel | Mit ad hozzá | 60 m³/h | 100 m³/h |
|---|---|---|---|
| — | Alapkészülék, külön falikapcsolóról | 47 500 Ft | 47 500 Ft |
| AT | Beépített időrelé: a lámpakapcsolóról indul, és utánfut | 54 500 Ft | 54 500 Ft |
| HY | Páraérzékelő és állítható időrelé | 71 500 Ft | 71 500 Ft |
| GL-HY | Alapszellőzés páraérzékelővel és időrelével | Ön ezt nézi — 93 000 Ft | 93 000 Ft |
Minden változat ugyanaz a készülék, csak a beépített vezérlésben tér el. A 60-as és a 100-as méret ára minden vezérlésnél azonos. Ha nem biztos benne, melyik kell, kérdezze munkatársainkat.
Műszaki adatok
A gyártó katalógusa és szerelési útmutatója szerint — mind a négy készülék adatai; kiemelve az a változat, amelyet most néz.
| KN2-AP 60 | KN2-AP 100 | KN2-UP 60 | KN2-UP 100 | ||
|---|---|---|---|---|---|
| Névleges légszállítás | m³/h | 60 | 100 | 60 | 100 |
| Max. légszállítás, szabad kifúvás | m³/h | 69 | 107 | 69 | 107 |
| Maximális nyomás | Pa | 210 | 270 | 210 | 270 |
| Zajszint 1 m távolságból | dB(A) | 39 | 48 | 38 | 47 |
| Teljesítményfelvétel | W | 19 | 40 | 19 | 40 |
| Gyári cikkszám, alapkészülék | 13211 | 13212 | 13201 | 13202 | |
| Vezérlés ennél a változatnál | Alapszellőzés (KN-GL) + páraérzékelő időrelével (KN-HY) | ||||
| Kifúvócsonk | mm | Ø50 alapkivitelben, a mellékelt adapterekkel Ø80 és Ø100 | Ø80 | ||
| Beépítés módja | Falra, a meglévő aknanyílás elé | Falba süllyesztve, KN-UPK házba | |||
| Ház mérete | mm | 82 mm mély, legfeljebb 125 × 260 mm aknanyílást takar le | 249 × 240 × 95 mm süllyesztett ház | ||
| Előlap mérete | mm | 260 × 260 | |||
| Tömeg | kg | 2,6 | 2,0 (ventilátorbetét az előlappal) | ||
| Feszültség / frekvencia / fázis | V / Hz | 230 / 50 / 1 | |||
| Csapágyazás | Golyóscsapágy | ||||
| Visszacsapó szelep | Gyárilag beépítve, szivárgása 2 dm³/h | ||||
| Szűrő | Cserélhető szűrőbetét az előlap alatt | ||||
| Hangcsillapítás | 43 mm vastag, gyárilag beépített hangcsillapító betét | ||||
| Védettség | IPX5 | ||||
| Levegő hőmérséklete, max. | °C | +40 | |||
| Szabványok | ÖNORM M 7637 és M 7645, DIN 18017, DIN 4109, ÖVE | ||||

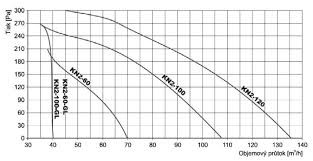

A légszállítás- és nyomásértékek a DIN 24163 1. és 2. része szerinti mérésből származnak, beépített szűrővel és hangcsillapító betéttel — vagyis a ténylegesen felszerelt készüléké, nem a csupasz motoré. A táblázatban a mérés két szélső pontja áll: szabad kifúváson, ellennyomás nélkül 69, illetve 107 köbméter óránként, teljesen lezárt csővégnél pedig 210, illetve 270 pascal. A kettő között annyit ad a ventilátor, amennyit a cső ellenállása enged — ezt a szintszám-diagram alapján tudjuk megmondani. Ha a tervezéshez a teljes görbe kell, elkérjük a gyártótól; hívjon minket.
Alapszellőzés és páraérzékelő együtt
Ez a változat két gyári vezérlést kapott. Az alapszellőzés (KN-GL) alacsony fokozaton folyamatosan járatja a ventilátort — a gyártó szerint körülbelül a teljes terhelés negyedén —, a páraérzékelő (KN-HY) pedig teljes fokozatra kapcsol, amikor a páratartalom a beállított küszöb fölé megy.
A küszöb körülbelül 40 és 80 százalék között állítható (a gyártó 75 százalékot javasol), az utánfutás 0,5 és 25 perc között, a középállás körülbelül 12 perc. Ha a küszöböt túl alacsonyra veszi, a párásabb hónapokban a készülék végig teljes fokozaton marad — a gyártó ezért külön be- és kikapcsolót javasol a páraérzékelős üzemhez.
Gyári adatlap
Az osztrák Red-Ring magyar nyelvű katalóguslapja a KN2 mindkét kivitelének adatait, a szintszám-diagramokat a strang méretezéséhez, a tartozéklistát és a beépítési rajzokat tartalmazza. A villanyszerelőnek a gyártó szerelési és üzemeltetési útmutatóját adja oda: abban vannak a bekötési rajzok, a kapcsolási változatok, és az időrelé, illetve a páraérzékelő beállítása.
i
Tudta? A visszacsapó szelep a készülék belsejében van, és az ÖNORM 7637 szerinti mérésen 2 dm³/h szivárgást adott — a szabvány ennek az ötszörösét, 10 dm³/h-t is megengedne. Közös szellőzőstrangnál ez az a szám, ami eldönti, visszajön-e a levegő a lakásba, amikor a ventilátor áll.
Méretek

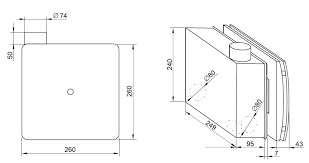

A gyártó méretrajza — minden méret milliméterben
A süllyesztett műanyag ház (KN-UPK) 249 milliméter széles, 240 magas és 95 milliméter mély — ennél vastagabb falba, előtétfalba vagy aknafalba építhető be. A kifúvócsonkja Ø80 milliméteres. A házon gyárilag rajta van az építési védőlap, amit a vakolás után kell eltávolítani. Kívül a zárt, 260 × 260 milliméteres előlap marad; a ventilátorbetét az előlappal együtt 2,0 kilogramm. Ha a ház ferdén vagy kiállva került be, kiegyenlítő keret rendelhető hozzá (KN-AR 2,5 és KN-AR 20 mm).
Hány szintet bír el egy strang?
A gyártó méretezési diagramja a közös szellőzőstranghoz
Ez az a diagram, ami miatt a KN2 nem ugyanaz, mint egy fürdőszobai kisventilátor. A vízszintes tengelyen a gyűjtőstrang — a függőleges elszívócső — névleges átmérője áll, Ø100-tól Ø355-ig, a függőlegesen pedig a szintek száma. A fekete jel azt az esetet mutatja, amikor szintenként egy készülék dolgozik a strangra, a zöld azt, amikor kettő. Így már a tervezéskor látszik, elég-e a meglévő akna átmérője, vagy nagyobb kell. A méretezés a DIN 18017 szerint készült. Ha megvan a strang átmérője és a szintek száma, hívjon minket — együtt kiolvassuk.
Miért ezt ajánljuk?
Egycsöves szellőzőrendszerre tervezve
A KN2 nem egy faláttörésbe szánt kisventilátor, hanem egy egycsöves szellőzőrendszer eleme: a gyártó katalógusa szintszám-diagramokkal adja meg, hány készülék dolgozhat rá egy adott átmérőjű gyűjtőstrangra. Ez az, amiért egy társasházi közös strangra ezt tesszük, és nem axiális ventilátort. Ugyanez a nyomástartalék az, ami egy nagyobb családi házban lehetővé teszi, hogy a fürdőszoba, a WC és a vendég-WC egyetlen kifúvási ponton át szellőzzön.
Réselszívás: nincs rács, amin megülne a kosz
Az előlap teljesen zárt, a levegő a széle mentén körbefutó résen áramlik be. Rács nélkül nincs az a szennyeződéscsík, ami a rácsos előlapú ventilátorokon néhány hónap alatt megjelenik, a sima felület pedig egy törléssel tisztán tartható.
Szűrő és visszacsapó szelep alaptartozékként
Az előlap alatt cserélhető szűrőbetét van, ami a járókereket és a visszacsapó szelepet óvja a beáramló levegővel érkező kosztól. A visszacsapó szelep a készülék belsejében van, és a ventilátorbetét kivételével ellenőrizhető, tisztítható. Szűrő-elkoszolódás jelzőt nem talál benne — ez a prémium német készülékek extrája —, de a szűrő cseréjéhez elég az előlapot levenni.
Szerszám nélkül összepattintható
A ventilátorbetét bepattan a házba, a hálózati betáp dugaszolható, az időrelé pedig a betétbe kattan. A gyártó biztonsági csavarfuratokat is hagyott a betéten arra az esetre, ha a pattintó fülek sérülnének. Villanyszerelőnek ez pár perc.
Golyóscsapágyas motor, IPX5
A járókereket golyóscsapágy tartja, a készülék IPX5 vízsugár-védettséggel készül, és a levegő hőmérséklete legfeljebb 40 °C lehet. A bekötéshez a gyártó 3 milliméteres érintkezőtávolságú, minden pólust bontó kapcsolót ír elő.
Gyárilag beépíthető vezérlések
A hat gyári vezérlés, ahogy a katalógus mutatja
A vezérlések többségét a gyártó a készülékbe építi, ezért azokat a megrendeléskor kell megadni: az azonnal induló időrelé (KN-ZVR-E), a páraérzékelő (KN-HY) és az alapszellőzés (KN-GL) kész változatként szerepel a fenti táblázatban. A fix időrelé (KN-ZVR) ezzel szemben utólag is beszerelhető — a ventilátorbetétbe pattan —, ezt kérje munkatársainktól. A mozgásérzékelő (KN-BWS) és a mennyezeti szereléshez való rugós visszacsapó szelep (KN-ERKF) nem szerepel a webáruházban; ezekről érdeklődjön munkatársainknál.
A szűrőbetét kopó alkatrész, a következő szakaszban megtalálja. A gyártó tartozéklistája a kifúvócsonk és a gyűjtőstrang közé Ø80 milliméteres alumínium flexibilis csövet ír (KN-AF 82).
Tartozékok a webáruházból
A süllyesztett KN2-höz a webáruházból

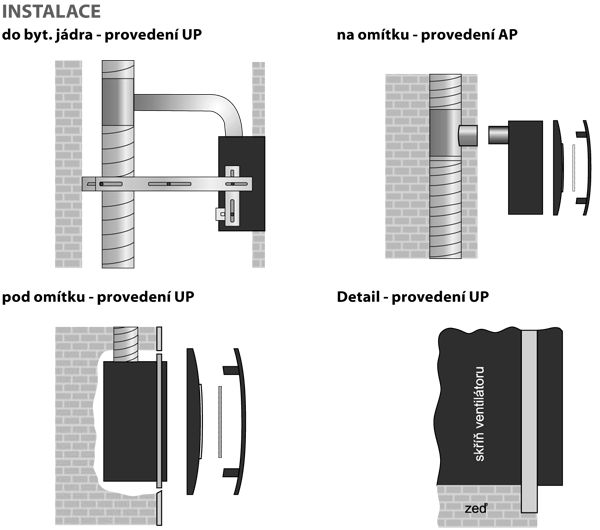

Amire figyeljen a beépítésnél
A kifúvócsonknak mindig felül kell lennie, bal vagy jobb oldalon. Lefelé fordítva és mennyezetre szerelve a gravitációs visszacsapó szelep nem működik; ferde beépítésnél ráadásul csökken a motor élettartama, és a zajszint 3 dB(A)-lel nő. Ha mennyezetre kell szerelni, a Red-Ring rugós visszacsapó szelepes kivitelt gyárt (KN-ERKF) — ezt a rendeléskor kell kérni.
Az elszívóvezeték a strangig legyen a lehető legrövidebb. A fürdőszoba és a WC elszívását a konyháétól külön csőben kell a tető fölé vezetni; ezt a DIN 18017 írja elő. Nyílt égésterű készülék (gázbojler, kandalló) mellett gondoskodni kell a megfelelő utánpótlevegőről. A bekötést villanyszerelő végezze.
Amire ez a ventilátor nem való: pince dohos, nagy légterének a szellőztetése, üzlethelyiség, szolárium vagy edzőterem. Ezekhez nagyobb légszállítású és nagyobb nyomású csőventilátor kell — ebben is szívesen segítünk.
Ezzel hasonlítsa össze
Ugyanez a ventilátor a másik házban: falon kívüli, falra szerelhető KN2-AP. Ugyanerre a feladatra, ugyanebben a kategóriában: Helios ELS és Maico ER (a két német prémium, mosható vagy cserélhető szűrővel), a falon kívüli kivitelből a Maico ER-AP, a legárérzékenyebb vevőknek pedig az Elicent Elix, ami viszont csak 100-as csőhöz csatlakoztatható. A teljes kínálat a radiális fürdőszoba ventilátorok kategóriában.
Gyakran ismételt kérdések
A HY csak a párára indul, egyébként áll. A GL-HY ezzel szemben alacsony fokozaton folyamatosan jár, és a páraérzékelő kapcsolja teljes fokozatra. Ott jó, ahol a szellőzésnek éjjel-nappal mennie kell — közös szellőzőstrangban, ablaktalan fürdőszobában —, de fürdés után mégis kell egy erősebb elszívás.
A küszöb körülbelül 40 és 80 százalék relatív páratartalom között állítható, a gyártó 75 százalékot javasol. Az utánfutás 0,5 és 25 perc között állítható, a középállás körülbelül 12 perc. Túl alacsony küszöbnél a párásabb hónapokban végig teljes fokozaton maradhat a készülék.
Igen, a KN2 kifejezetten erre készült: a gyártó egycsöves szellőzőrendszernek nevezi, és többszintes gyűjtőstrangokhoz méretezi — a szintszám-diagram fent van ezen az oldalon. Ez az a pont, ahol egy axiális kisventilátor elvérzik: a strangban lévő ellennyomással nem tud megbirkózni, vagy visszanyomja a levegőt a helyiségbe, vagy nem szállítja el. A visszacsapó szelepe álló ventilátornál is zár. Fontos: a fürdő és a WC elszívását a konyháétól külön strangban kell a tetőig vezetni, ezt a DIN 18017 írja elő.
Csak a ház. A falon kívüli (AP) kivitelnél a készülék a falra kerül, és a kifúvócsonkja a meglévő aknanyílásba csúszik; a háza egy 125 × 260 milliméteres nyílást is letakar, ezért felújításnál a régi aknarács helyére szokott menni. A süllyesztett (UP) kivitelnél a műanyag ház a falba vagy az aknafalba épül, 95 milliméter mélyen, és csak a 260 × 260 milliméteres előlap marad kívül. Maga a ventilátorbetét a kettőben ugyanaz.
Óránként 60 köbméter levegőt szállít, ami egy átlagos fürdőszobához, WC-hez vagy egy kisebb mellékhelyiséghez — kamrához, mosókonyhához — elegendő. Ha jóval intenzívebb elszívást szeretne, van 100-as változat is, az viszont hangosabb: 1 méter távolságból 38 helyett 47 dB(A). Pincéhez, üzlethelyiséghez, edzőteremhez egyik sem való, oda csőventilátor kell.
