Rosenberg ZeroBox Z 355.5FA R1

Adatok

Légáramlás típusa:

Radiális

Elérhetőség:

Rendelésre

Csőátmérő:

355

Felszerelés módja:

Bármilyen helyzetben

Zajszint:

Halk

Max. Légszállítás :

2 479 m3/h

Gyártó:

Rosenberg

Csapágytípus:

Golyóscsapágyas

Sebességfokozatok:

Szabályozható

Csőbedugható:

Nem

Védelem:

IP44

Anyag:

Fémházas

Feszültség:

230

Motor pólusok:

4

Max. áramfelvétel:

1,4 A

Súly:

26

Motor fajtája:

1 fázisú

Teljesítményfelvétel:

290 W

Névleges fordulatszám (ford/perc):

1 410

Hangnyomás 1 m-re (dB(A)):

47

Üzemi kondenzátor (µF):

6

Léghőmérséklet-tartomány (°C):

-25 … +60

Gyártói cikkszám:

F05-35513

Hangszigetelés:

40 mm ásványgyapot

Termékcsalád:

Rosenberg ZeroBox

Hosszúság (mm):

700

Szélesség (mm):

620

Magasság (mm):

460

Weboldal:

https://www.rosenberg-gmbh.com/en/tbe-products/tub...

Tömeg:

26 kg/db

Részletek

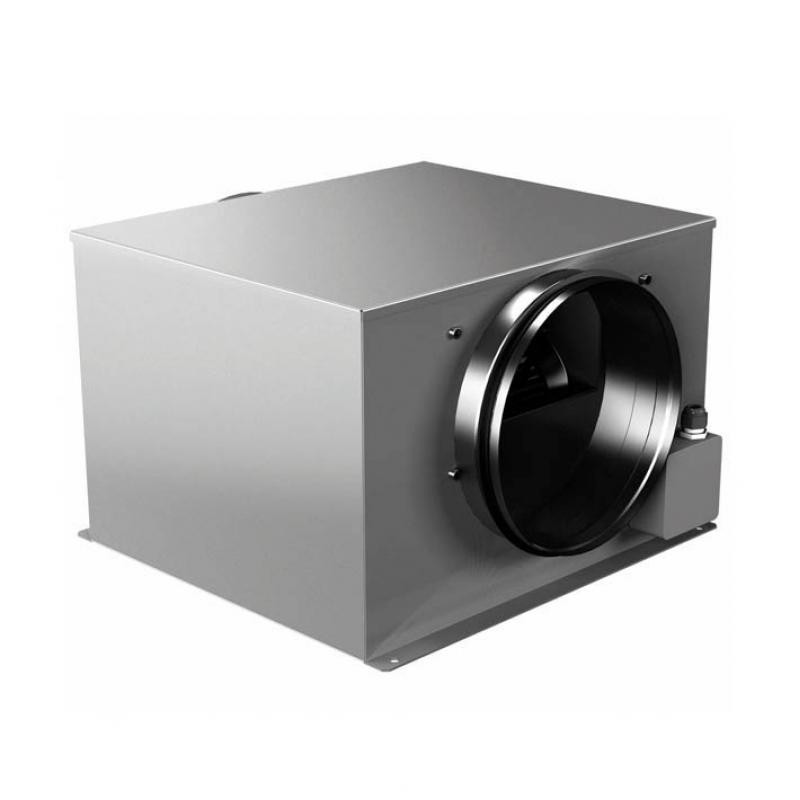

Rosenberg ZeroBox 355 – hangcsillapított dobozos csőventilátor, Ø355 mm

A Rosenberg Z 355.5FA R1 a ZeroBox család 355 mm-es tagja: 2479 m³/h maximális légszállítás, 290 W teljesítményfelvétel, és a doboztól 1 méterre mindössze 47 dB(A) hangnyomás. Ott a helye, ahol egy hagyományos csőventilátort hallani lehetne: irodában, üzletben, étteremben, tanteremben, rendelőben, társasházi közös helyiségben – álmennyezet fölé vagy gépészeti térbe építve.

Németországban gyártott, külső forgórészű motorral, golyóscsapággyal és beépített termokontakttal. Bármilyen helyzetben beépíthető, a fedele levehető, így a járókerék tisztítható. A fordulatszám transzformátoros vagy elektronikus szabályozóval fokozatmentesen csökkenthető – ilyenkor a zaj is tovább csökken.

A kategóriában a Vents KSB és a Maico EKR / Helios SilentBox között helyezkedik el: német minőség, középső árszint.

Melyik méret kell Önnek?

A szabadba fúvott maximum helyett a valós üzemi légszállításból érdemes méretezni. 100 Pa: rövid csőhálózat, rács; 200 Pa: szűrő, hangcsillapító vagy hosszabb csőszakasz is van a rendszerben. A helyiség-értékek 2,7 m belmagasságra, 100 Pa-nál értendők; raktárhoz, műhelyhez (1,5-szeres légcsere) az iroda-oszlop kétszerese.

Méret	Légszállítás 100 Pa-nál	Légszállítás 200 Pa-nál	Iroda, üzlet, rendelő (3× légcsere)	Étterem, tanterem, edzőterem (6× légcsere)	Hangnyomás 1 m-re
ZeroBox 160 Ø160 mm	~385 m³/h	~250 m³/h	~50 m²	~25 m²	44 dB(A)
ZeroBox 200 Ø200 mm	~740 m³/h	~575 m³/h	~90 m²	~45 m²	48 dB(A)
ZeroBox 250 Ø250 mm	~1175 m³/h	~1005 m³/h	~145 m²	~75 m²	49 dB(A)
ZeroBox 315 Ø315 mm	~1270 m³/h	~720 m³/h	~155 m²	~80 m²	42 dB(A)
ZeroBox 355 Ø355 mm	~2100 m³/h	~1575 m³/h	~260 m²	~130 m²	47 dB(A)
ZeroBox 400 Ø400 mm	~2280 m³/h	~1775 m³/h	~280 m²	~140 m²	51 dB(A)

Amit a táblázatból érdemes kiolvasni: a 315 a 250 csendes párja – kb. 130 Pa ellennyomásig a 315 szállít többet, 7 dB-lel halkabban és 30%-kal kevesebb árammal; fölötte a 250 az erősebb, 200 Pa-nál már 40%-kal. A 355 és a 400 motorja azonos, a 400 a nagyobb csonk miatt a teljes tartományban kb. 10%-kal többet ad – valós hálózatban a csőátmérő dönt. Bizonytalan esetben kérje méretezésünket.

Műszaki adatok

Gyári adatlap szerint (Rosenberg RoVent 10, 2025). Névleges értékek 230 V-on.

		ZB 160	ZB 200	ZB 250	ZB 315	ZB 355	ZB 400
Feszültség	V / Hz / fázis	230 / 50 / 1~
Max. teljesítményfelvétel	W	60	124	200	143	290	290
Max. áramfelvétel	A	0,26	0,54	0,88	0,66	1,4	1,4
Max. légszállítás	m³/h	502	883	1326	1657	2479	2716
Névleges fordulatszám	ford/perc	2465	2455	2670	1380	1410	1410
Üzemi kondenzátor	µF	2	4	6	3	6	6
Hangnyomás a háztól 1 m-re (LpA)	dB(A)	44	48	49	42	47	51
Hangteljesítmény, ház (LwA)	dB(A)	51	55	56	49	54	58
Szállított levegő hőmérséklete	°C	-20 … +70	-25 … +70	-25 … +50	-25 … +60	-25 … +60	-25 … +60
Védettség	IP	IP44 · szigetelési osztály F · termokontakt (TB) beépítve
Csőcsatlakozás	mm	Ø160	Ø200	Ø250	Ø315	Ø355	Ø400
Tömeg	kg	14	17,5	17,5	21	26	28

A hangnyomás (LpA) az, amit a helyiségben hallani; a hangteljesítmény (LwA) a tervezői számításhoz kell. A ZeroBox 315 a család legcsendesebb tagja, mert lassabban forgó, nagyobb járókerékkel dolgozik.

Miért ajánljuk?

Csendes, mert a doboz csillapít

A horganyzott acél házat 40 mm vastag ásványgyapot béleli. A motor és a járókerék zaja a dobozban marad, a helyiségben 1 méterre 42–51 dB(A) marad belőle méret szerint – ez a halk irodai háttérzaj szintje.

Fokozatmentesen szabályozható

Transzformátoros (RE / RTE, 5 fokozat) vagy elektronikus (ED) szabályozóval a fordulatszám 100%-ig csökkenthető. Kisebb fordulaton a légszállítás és a zaj is arányosan csökken. A beépített termokontakt (TB) védi a motort – a bekötési rajz az adatlapban.

Bármilyen helyzetben, karbantarthatóan

Vízszintesen, függőlegesen, fejjel lefelé – a golyóscsapágyas külső forgórészű motor bármely pozícióban üzemel. A fedél lecsavarozható, a járókerék hozzáférhető és tisztítható; a motor a járókerékkel együtt kiemelhető.

Rendszerbe illeszkedik

Szabványos spiro csőhöz csatlakozik, gumiajkas tömítéssel. Tartozékként rendelhető a VBM csatlakozó, az RSD csőhangcsillapító, a TFB / LFB szűrődoboz, az RSK visszacsapó szelep és a VK zsalu – így a teljes hálózat egy gyártótól, egymáshoz illő méretekkel.

Méretek

Minden méret milliméterben, a gyári méretrajz szerint.

		ZB 160	ZB 200	ZB 250	ZB 315	ZB 355	ZB 400
Teljes hossz csonkokkal	mm	460	490	520	680	700	750
Ház hossza	mm	360	390	420	580	600	650
Szélesség	mm	380	420	465	595	620	645
Magasság	mm	264	314	354	420	460	470
Csonk tengelymagassága	mm	125	150	180	208	230	242
Csőcsatlakozás	mm	Ø160	Ø200	Ø250	Ø315	Ø355	Ø400
Rögzítőfuratok osztása (4 × Ø9)	mm	360 × 390	400 × 420	445 × 450	575 × 610	600 × 630	625 × 680
Talp teljes hossza	mm	410	440	470	630	650	700

Gyári adatlap és bekötési rajz

A Rosenberg Z 355.5FA R1 (cikkszám F05-35513) hivatalos adatlapja: teljes jelleggörbe öt fordulatszámon, névleges villamos adatok, oktávsávos akusztikai táblázat, méretrajz és bekötési rajz.

Gyári adatlap – ZeroBox 355 (PDF)Bekötési rajz (kép)

Jelleggörbék

Statikus nyomás a légszállítás függvényében, öt feszültségfokozaton (105–230 V). Kattintson a képre a nagyításhoz.

ZeroBox 355 – ez a termék

ZeroBox 160

ZeroBox 200

ZeroBox 250

ZeroBox 315

ZeroBox 400

Tartozékok a rendszerhez

A Rosenberg saját, a ZeroBox méretéhez illesztett tartozékai – kérésre rendeljük, ajánlatkéréskor jelezze.

Tartozék	Mire való
VBM csatlakozó bilincs	zajmentes, tömített kötés a doboz és a cső között (10 mm EPDM béléssel)
RSD csőhangcsillapító	50 mm szigetelésű perforált alumínium cső – ha a kifúvás oldalán tovább kell csillapítani
TFB / LFB szűrődoboz	zsák- (M5/F7) vagy fátyolszűrő (G4), nyitható fedéllel
RSK visszacsapó szelep	rugós, önműködő – leállás után zárja a csövet
VK túlnyomásos zsalu	a kifúvás falba építhető lezárása
RE / RTE / ED szabályozó	5 fokozatú transzformátoros, illetve fokozatmentes elektronikus fordulatszám-szabályozás

Ehhez a mérethez a webáruházból (Ø355 mm)

Azonos célú, a boltból rendelhető termékek. A szabályozó terhelhetősége nagyobb a ventilátor 1,4 A áramfelvételénél.

Gyakran ismételt kérdések

Melyik méretet válasszam?

A valós üzemi légszállításból induljon ki, ne a maximumból: 100 Pa ellennyomásnál a 160-as kb. 380, a 200-as 730, a 250-es 1170, a 315-ös 1260, a 355-ös és a 400-as kb. 2100 m³/h-t szállít. Irodához, üzlethez (3-szoros légcsere, 2,7 m belmagasság) ez kb. 45 / 90 / 145 / 155 / 260 m²-nek felel meg; étteremhez, tanteremhez (6-szoros légcsere) a fele. Ha szűrő vagy hangcsillapító is van a rendszerben (200 Pa), számoljon a táblázat második oszlopával, vagy kérje méretezésünket.

250 vagy 315?

Kis ellenállású hálózatban (100 Pa) a 315-ös szállít kb. 8%-kal többet (1270 vs. 1175 m³/h), ráadásul 7 dB-lel csendesebb (42 vs. 49 dB(A) 1 m-re, névleges ponton) és 30%-kal kevesebbet fogyaszt (143 vs. 200 W), mert nagyobb járókerékkel, lassabban forog. A váltópont kb. 130 Pa: ha szűrő, hangcsillapító vagy hosszú csőszakasz miatt ennél nagyobb az ellennyomás, a 250-es az erősebb – 200 Pa-nál már 40%-kal (kb. 1005 vs. 720 m³/h).

Mennyire hangos a ZeroBox?

A doboztól 1 méterre mérve 47 dB(A) ennél a méretnél. A hangnyomás a szabályozóval csökkentett fordulaton tovább csökken. A legcsendesebb tag a 315-ös (42 dB(A)), mert lassabb, nagyobb járókerékkel dolgozik.

Szabályozható a fordulatszáma?

Igen. Transzformátoros szabályozóval (RE / RTE) öt fokozatban, elektronikus szabályozóval (ED) fokozatmentesen. A motor termokontaktját (TB) a szabályozóra kell kötni – a bekötési rajz az adatlapban.

Beépíthető függőlegesen vagy álmennyezet fölé?

Igen, bármilyen helyzetben: vízszintesen, függőlegesen, fejjel lefelé. A talpon 4 × Ø9 mm rögzítőfurat van. Álmennyezet fölé építve hagyjon szervizhelyet a fedél levételéhez.

Mi kell a beépítéshez?

Ø355 mm-es spiro cső mindkét oldalon, a csonkok gumiajkas tömítéssel csatlakoznak. Tartozékként ajánlott a VBM csatlakozó bilincs, és ha a kifúvás oldalán tovább kell csillapítani, az RSD csőhangcsillapító. A villamos bekötést szakember végezze a gyári bekötési rajz szerint.

Mi a különbség a 355-ös és a 400-as között?

Azonos motor hajtja őket (290 W, 1,4 A, 1410 ford/perc); a 400-asnak nagyobb a háza és a csonkja, ezért a teljes tartományban kb. 8–13%-kal többet szállít (100 Pa-nál 2280 vs. 2100, 200 Pa-nál 1775 vs. 1575 m³/h), viszont 4 dB-lel hangosabb (51 vs. 47 dB(A) 1 m-re). A gyakorlatban a csőhálózat átmérője dönt: Ø355-ös hálózathoz a 355-öst, Ø400-ashoz a 400-ast válassza.

Mi van a csomagban, mennyi a szállítási idő?

A ventilátor és a kezelési útmutató. A ZeroBoxot rendelésre hozzuk, a várható szállítási időről ajánlatkéréskor tájékoztatjuk.

Igényel karbantartást?

A golyóscsapágyas motor karbantartásmentes. A fedél lecsavarozásával a járókerék hozzáférhető és tisztítható – szennyezett levegőnél évente érdemes ellenőrizni.
