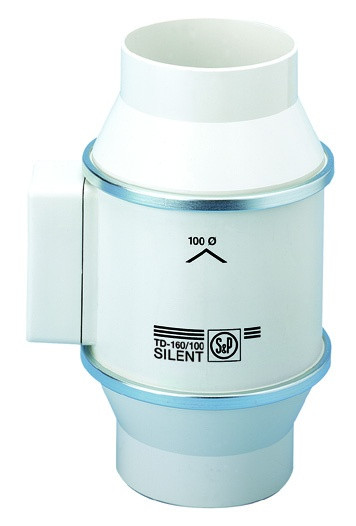

Soler & Palau TD-160/100 N SILENT hangcsillapított félradiális csőventilátor
53 490 Ft
Soler & Palau TD-160/100 N SILENT hangcsillapított félradiális csőventilátor
53 490 Ft
A Soler & Palau TD-160/100 N SILENT hangcsillapított félradiális csőventilátor kör keresztmetszetű légcsatornába, két csőszakasz közé épül be. Óránként legfeljebb 180 köbméter levegőt tud megmozgatni 100-as csőátmérő mellett, és a legnagyobb fokozaton 3 méterről 24 dB(A) hallatszik belőle.
A hangszigetelt burkolat perforált belső rétegen át nyeli el a ventilátor zaját, a motoros egység pedig a csőhálózat megbontása nélkül kivehető és tisztítható. Az alacsony profilú ház álmennyezetbe is befér, a motor fordulatszám-szabályozóval fokozatmentesen állítható. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Légáramlás típusa:
Félradiális
Csőátmérő:
100
Max. Légszállítás :
180 m3/h
Gyártó:
Soler & Palau
Sebességfokozatok:
Többsebességes
Védelem:
IP44
Anyag:
Műanyagházas
Feszültség:
230
Fokozatok száma:
2
Max. áramfelvétel:
0,17 A
Súly:
1,4
Teljesítményfelvétel:
29 W
Névleges fordulatszám (ford/perc):
2 400
Léghőmérséklet-tartomány (°C):
-20 … +40
Gyártói cikkszám:
5211318000
Termékcsalád:
Soler & Palau TD-SILENT
Hosszúság (mm):
232
Szélesség (mm):
151
Hangnyomás 3 m-re (dB(A)):
24
Tömeg:
1,4 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Hangcsillapított csőventilátor 100 milliméteres csőhöz
A Soler & Palau TD-160/100 N SILENT alacsony profilú, félradiális csőventilátor hangszigetelt burkolattal: kör keresztmetszetű légcsatornába, két csőszakasz közé épül be. A gyártó és az importőr kis és közepes szellőztető rendszerekbe ajánlja, különösen olyan munkahelyekre, ahol a szellőzés sokat működik, és a csend a komfort fontos része.
Óránként legfeljebb 180 köbméter levegőt tud megmozgatni 100-as csőátmérő mellett. A legnagyobb fokozaton 29 wattot vesz fel, és 3 méterről 24 dB(A) hallatszik belőle; a legalacsonyabb fokozaton 22 dB(A).
Melyik méret kell Önnek?
A típusnévre kattintva nyílik a termék
| TD-160 | TD-250 | TD-350 | TD-500 | TD-800 | TD-1000 | |
|---|---|---|---|---|---|---|
| Termék | Ön ezt nézi | TD-250/100 SILENT | TD-350/125 SILENT | TD-500/150-160 SILENT 3V | TD-800/200 SILENT 3V | TD-1000/200 SILENT 3V |
| Csőátmérő, mm | 100 | 100 | 125 | 150 / 160 | 200 | 200 |
| Legnagyobb légszállítás, m³/h | 180 | 250 | 330 | 550 | 910 | 1 040 |
| Hangnyomás 3 m-ről, legnagyobb fokozaton, dB(A) | 24 | 25 | 23 | 27 | 28 | 29 |
| Fordulatszám-fokozatok | 2 | 2 | 2 | 3 | 3 | 3 |
| Teljesítményfelvétel, W | 29 | 27 | 27 | 59 | 102 | 130 |
A méretet a légcsatorna átmérője és a szükséges légmennyiség dönti el. A TD-SILENT család hat tagja 100, 125, 150 és 200 milliméteres csőhöz készül; a TD-500/150-160 a dobozában lévő kiegészítő gumitömítéssel a 160-as csőhöz is illeszkedik. A 100-as csőhöz két, a 200-ashoz is két teljesítmény közül választhat. A táblázat a legnagyobb fokozaton, szabad kifúvásnál mért légszállítást mutatja; csőhálózaton ennél kevesebbet szállít, ezt a lenti jelleggörbék mutatják meg.
Műszaki adatok
Az importőr (Airvent) magyar adatlapja és a Soler & Palau katalógusa szerint; kiemelve az a változat, amelyet most néz
| TD-160 | TD-250 | TD-350 | TD-500 | TD-800 | TD-1000 | ||
|---|---|---|---|---|---|---|---|
| Gyári típusjel | TD-160/100 N SILENT | TD-250/100 SILENT | TD-350/125 SILENT | TD-500/150-160 SILENT 3V | TD-800/200 SILENT 3V | TD-1000/200 SILENT 3V | |
| Csőcsatlakozás | mm | 100 | 100 | 125 | 150 / 160 | 200 | 200 |
| Feszültség / frekvencia | V / Hz | 1 ~ 230 / 50 | |||||
| Fordulatszám-fokozatok | 2 | 2 | 2 | 3 | 3 | 3 | |
| Fordulatszám (fokozatonként) | ford/perc | 2400 2200 | 2210 1680 | 2100 1650 | 2480 2060 1610 | 2170 1870 1660 | 2450 2210 1920 |
| Teljesítményfelvétel (fokozatonként) | W | 29 18 | 27 21 | 27 21 | 59 50 45 | 102 92 90 | 130 127 122 |
| Áramfelvétel (fokozatonként) | A | 0,17 0,11 | 0,12 0,1 | 0,12 0,1 | 0,26 0,22 0,2 | 0,5 0,47 0,46 | 0,55 0,55 0,53 |
| Légszállítás szabad kifúvásnál (fokozatonként) | m³/h | 180 150 | 250 200 | 330 260 | 550 450 350 | 910 780 690 | 1 040 910 790 |
| Hangnyomás 3 m-ről (fokozatonként) | dB(A) | 24 22 | 25 20 | 23 18 | 27 22 17 | 28 24 22 | 29 27 24 |
| Szállított levegő hőmérséklete | °C | -20 … +40 | -20 … +40 | -20 … +40 | -20 … +60 | -20 … +60 | -20 … +60 |
| Motor | Egyfázisú, IP44 védettségű, B szigetelési osztályú, önkenő csapágyazással és biztonsági termovédelemmel | ||||||
| Ház | Hangszigetelt műanyag burkolat, perforált belső burkolattal | ||||||
| Tömeg | kg | 1,4 | 5,4 | 5 | 6 | 8,7 | 8,7 |
A fokozatonkénti értékek felülről lefelé a magas, (a háromfokozatúaknál) a közepes és az alacsony fordulatra vonatkoznak. A hangnyomást a gyártó szabad téri viszonyok között, a készüléktől 3 méterre, a környezet felé mérte, a szívó és a nyomó oldalon merev légcsatornával beépítve.

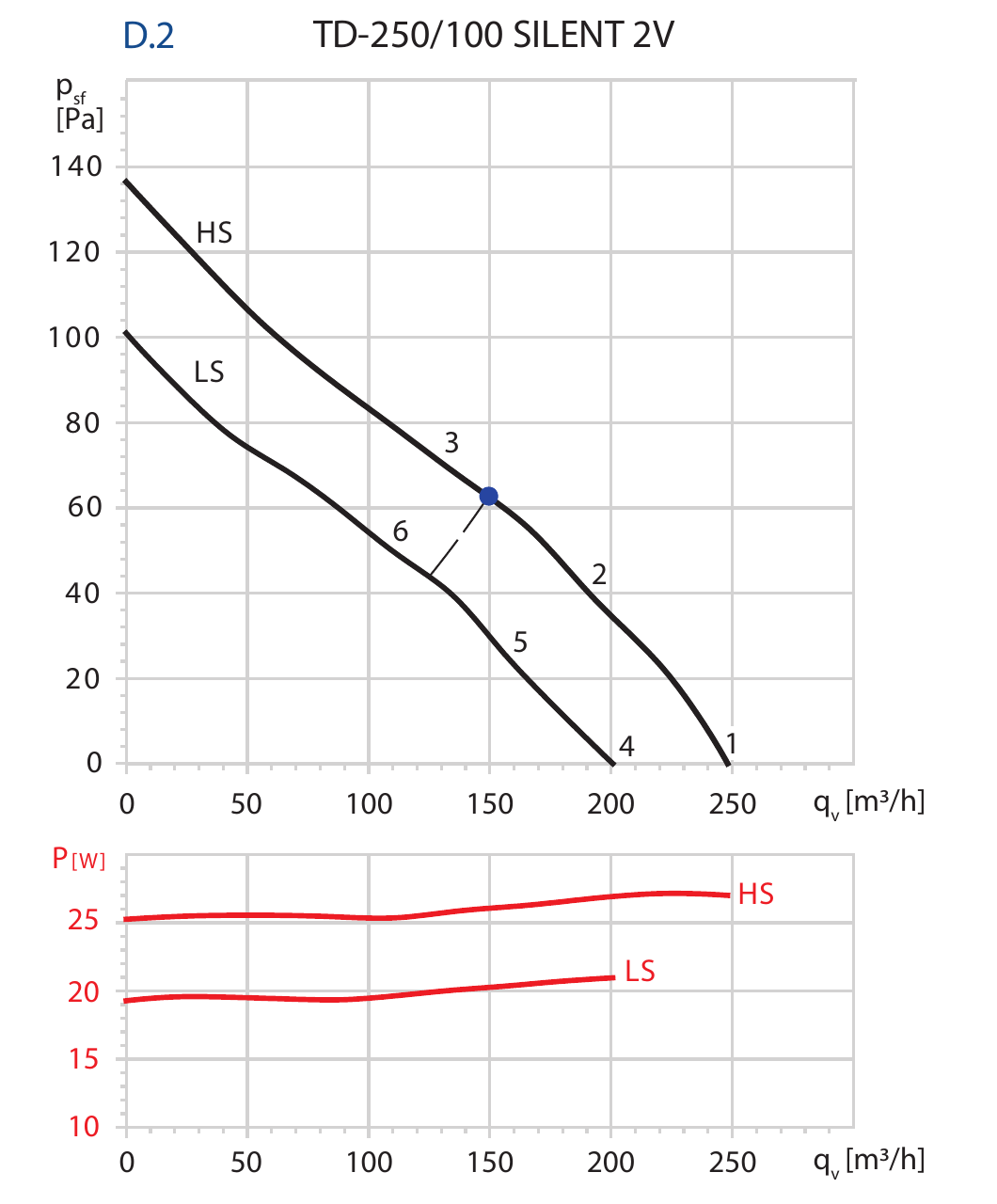

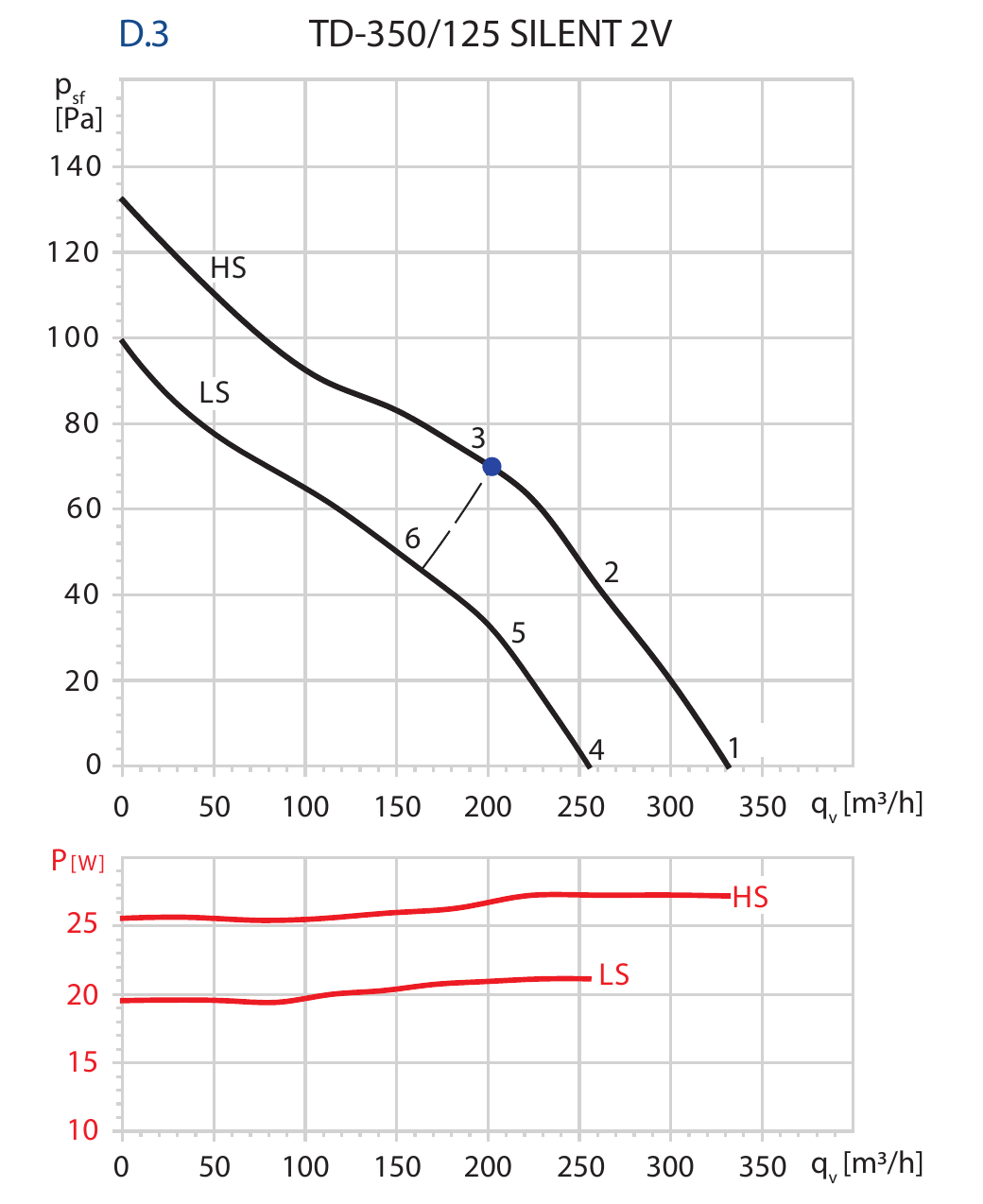

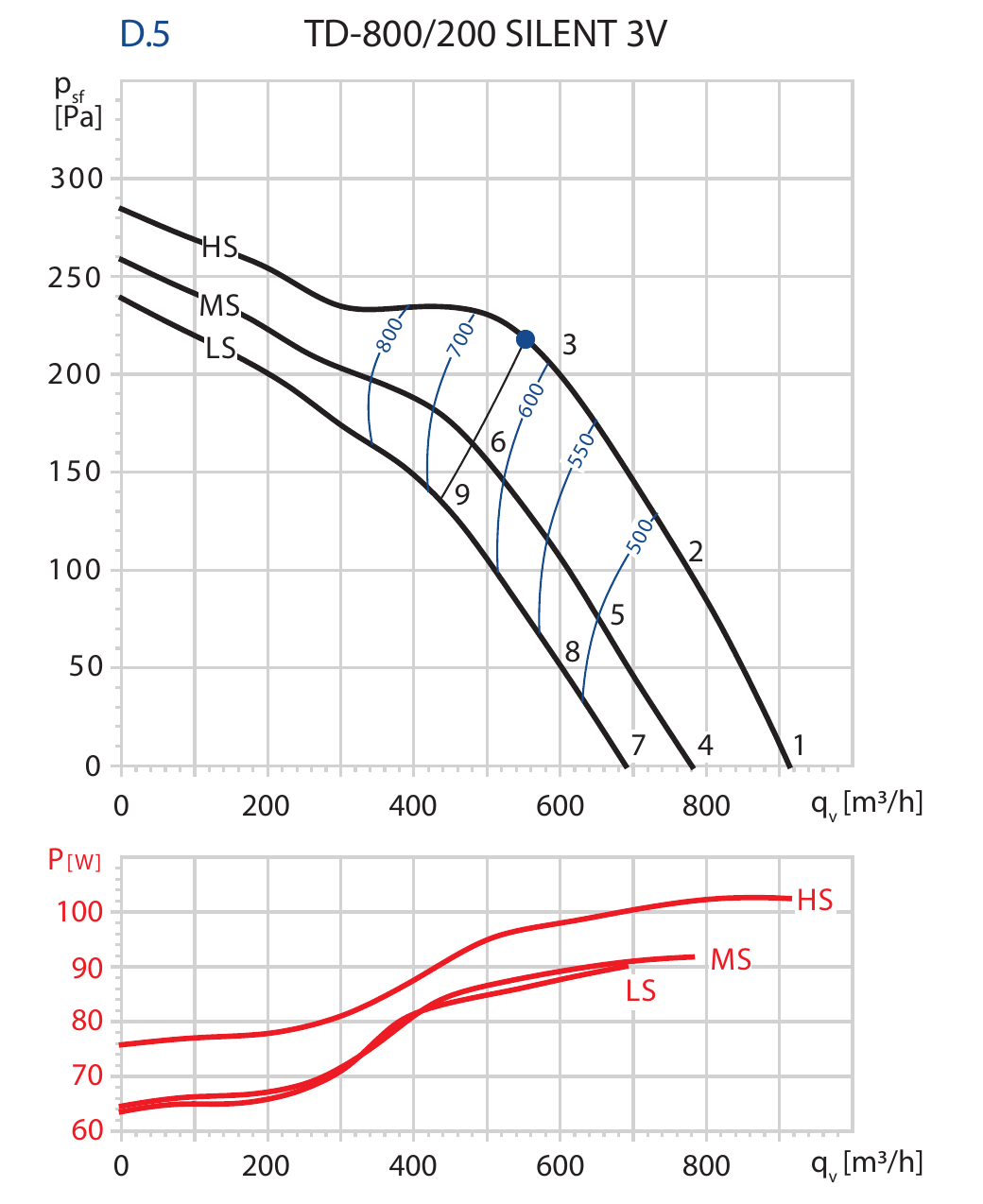

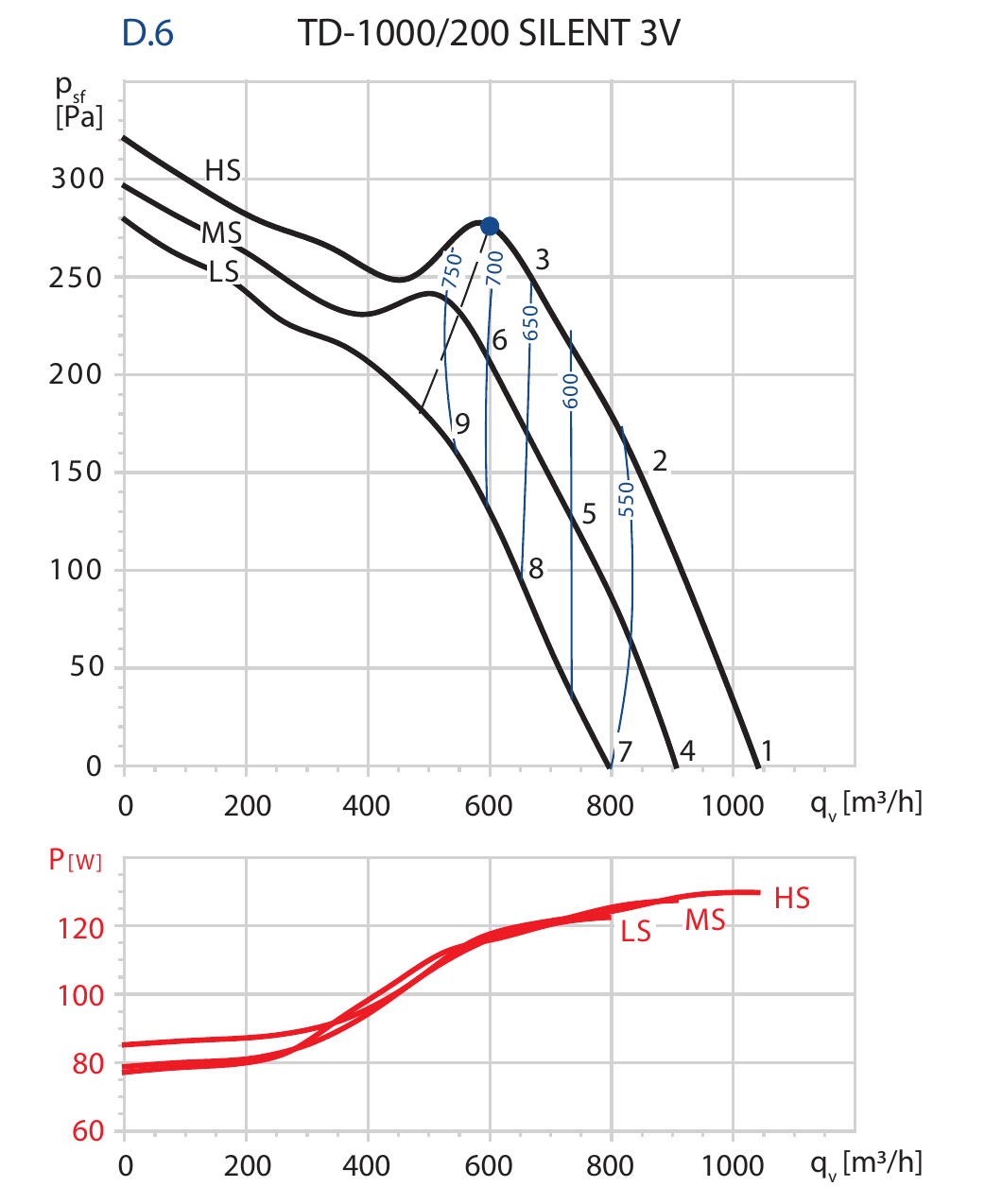

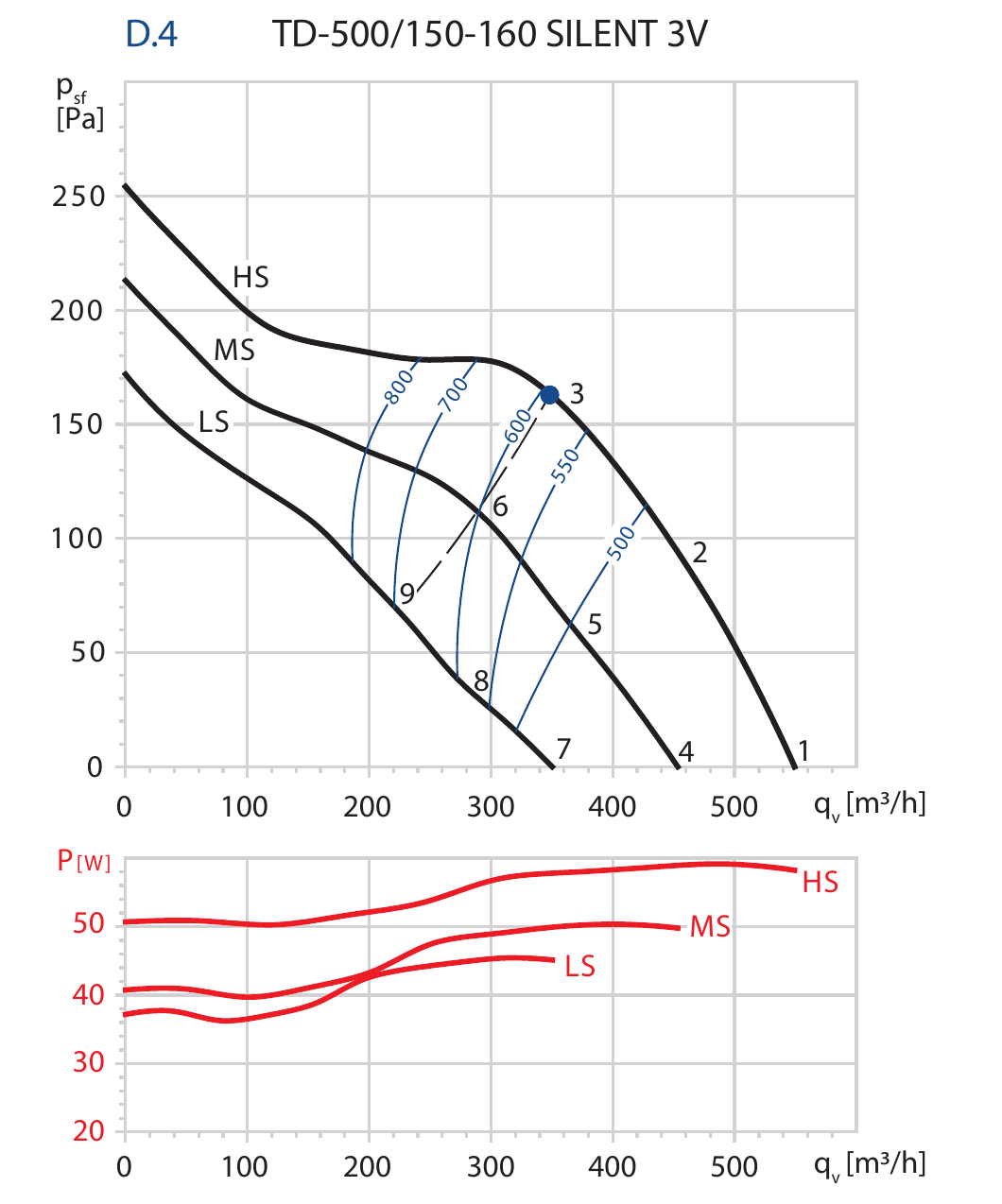

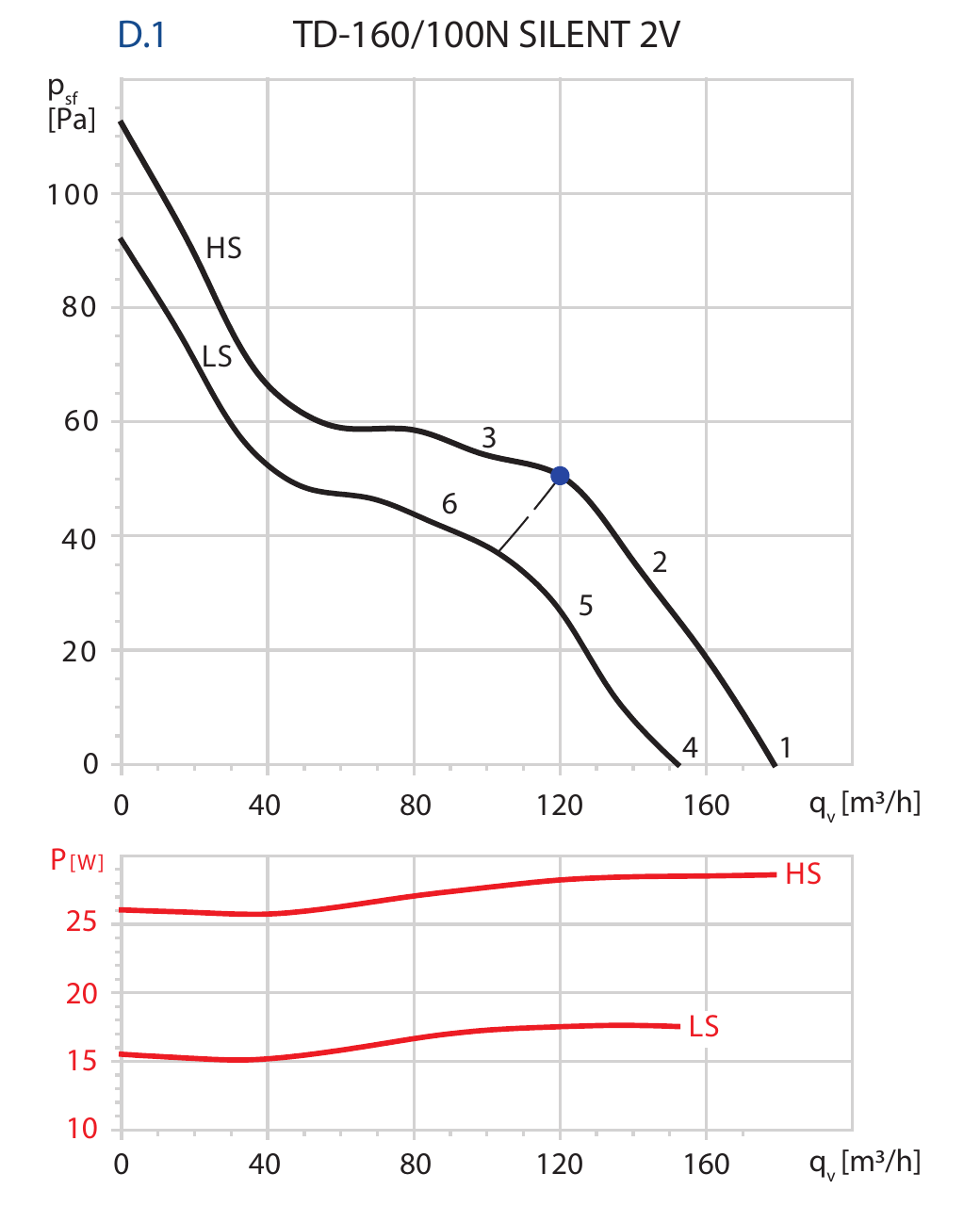

Jelleggörbék
A gyári adatlapról — kattintásra nagyobb méretben nyílik
A felső ábra azt mutatja, mennyi levegőt szállít a ventilátor a csőhálózat statikus nyomásával szemben, az alsó a teljesítményfelvételt. HS a magas, MS a közepes, LS az alacsony fordulat. A görbék 20 °C-os száraz levegőre és 760 Hgmm légnyomásra vonatkoznak, a légmennyiség-adatok az ISO 5801 és az AMCA 210-99 szabvány szerintiek.
Gyári adatlap magyarul
Az importőr, az Airvent magyar nyelvű adatlapja a teljes TD-SILENT sorozat műszaki adatait, méreteit, jelleggörbéit és hangteljesítmény-spektrumát, a beépítés lépéseit, valamint a gyári szerelési és elektromos tartozékokat tartalmazza.
Méretek
A gyári méretrajz szerint, milliméterben
A TD-160/100 N SILENT 232 milliméter hosszú, a háza 135,5 milliméter átmérőjű, a csonkja 97 milliméteres, a 100-as csőbe illeszkedik.
Miért ezt ajánljuk?
Hangcsillapított csőventilátor 100 milliméteres csőhöz
A TD-160/100 N SILENT motorja rezgéscsillapító, rugalmas silent blokkokra épül, és a gyártó szabadalmaztatott, speciális áramlású motorja hajtja. Óránként legfeljebb 180 köbméter levegőt szállít 29 watt teljesítménnyel.
- Hangszigetelt burkolat. A ventilátorban keletkező hanghullámok egy perforált belső burkolaton át a hangszigetelő anyagba jutnak, és ott elnyelődnek. A külső műanyag burkolatot úgy alakították ki, hogy a hangot a megfelelő szögben vezesse a szigetelő réteghez.
- Elismert halk működés. A TD-350, TD-500, TD-800 és TD-1000 típust a Noise Abatement Society (brit zajcsökkentési szervezet) is jóváhagyta.
- A csőhálózat megbontása nélkül kivehető ventilátortest. A két oldali bilincs kinyitása után a motor és a járókerék egyben kiemelhető, így a ventilátor könnyen tisztítható és karbantartható.
- Alacsony profil. A gyártó oda ajánlja, ahol kevés a hely, különösen álmennyezeti, mennyezet alatti beépítéshez.
- Rezgéscsillapító gumitömítés a csonkokon. A kettős anyagú szívó és nyomó csonk gumitömítése a szerelést is megkönnyíti. A csatlakozódoboz 360 fokban elfordítható, a tartókeret falra vagy mennyezetre rögzíthető.
- Két fordulatszám-fokozat, termovédelem. Az egyfázisú, IP44 védettségű motor önkenő csapágyazású, biztonsági termovédelemmel, és fordulatszám-szabályozóval fokozatmentesen is állítható.
A bekötés lépései
A gyártó adatlapja szerint a bekötés négy lépésben történik; a beépítést és a villamos bekötést szakember végezze.
- Csavarozza ki és nyissa ki a bilincseket mindkét oldalon.
- Vegye ki a ventilátortestet.
- Vegye le a csatlakozódoboz fedelét, és csatlakoztassa a tápkábelt.
- Helyezze vissza a ventilátortestet, és csavarozza vissza a bilincseket.
Tartozékok ehhez a ventilátorhoz
A webáruházból, a 100 mm-es csőhöz
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A TD-160/100 N SILENT a 100 milliméteres kör keresztmetszetű csőhöz illeszkedik. A család többi tagja: TD-250/100 SILENT, TD-350/125 SILENT, TD-500/150-160 SILENT 3V, TD-800/200 SILENT 3V, TD-1000/200 SILENT 3V.
Szabad kifúvásnál, a legnagyobb fokozaton óránként legfeljebb 180 köbmétert, a legalacsonyabb fokozaton 150 köbmétert. Csőhálózaton ennél kevesebbet: hogy mennyit, az a hálózat ellenállásától függ, és a jelleggörbéről olvasható le.
A gyári mérés szerint 3 méter távolságból, a környezet felé 24 dB(A) a legnagyobb és 22 dB(A) a legalacsonyabb fokozaton, merev légcsatornával beépítve.
Igen. A 160-as, 250-es és 350-es típus kétfordulatú, a 500-as, 800-as és 1000-es háromfordulatú, és mindegyik fordulatszám-szabályozóval fokozatmentesen is állítható. A szabályozó terhelhetősége legyen nagyobb a ventilátor legnagyobb áramfelvételénél.
A motor és a járókerék egy egységben, a csőhálózat szétszerelése nélkül kivehető: a két oldali bilincs kinyitása után a ventilátortest kiemelhető.
Az alacsony profilú házat a gyártó oda ajánlja, ahol kevés a hely, különösen mennyezeti beépítéshez. A tartókeret falra vagy mennyezetre rögzíthető, és a csatlakozódoboz 360 fokban elfordítható.
A 160-as, 250-es és 350-es típus -20 és +40 °C, a 500-as, 800-as és 1000-es -20 és +60 °C közötti levegőt szállíthat.
