TT 125 PRO csőventilátor

Adatok

Légáramlás típusa:

Félradiális

Elérhetőség:

Azonnal

Csőátmérő:

125

Felszerelés módja:

Bármilyen helyzetben

Zajszint:

Halk

Max. Légszállítás :

350 m3/h

Gyártó:

Vents

Csapágytípus:

Golyóscsapágyas

Sebességfokozatok:

Többsebességes

Védelem:

IPX4

Anyag:

Műanyagházas

Feszültség:

230

Fokozatok száma:

2

Max. áramfelvétel:

0,13 A

Súly:

2,15

Teljesítményfelvétel:

29 W

Névleges fordulatszám (ford/perc):

2 300

Léghőmérséklet-tartomány (°C):

max. +60

Gyártói cikkszám:

TT PRO 125

Termékcsalád:

Vents TT PRO

Hosszúság (mm):

258,5

Szélesség (mm):

195,6

Magasság (mm):

226

Hangnyomás 3 m-re (dB(A)):

34

Hangteljesítmény (LWA, dB):

54

Részletek

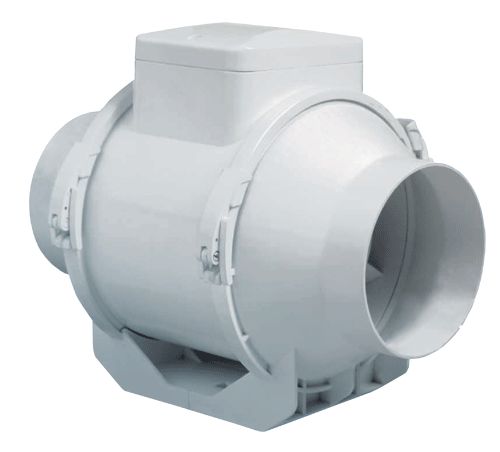

A Vents TT PRO 125 csőventilátor kevert légáramú, kétsebességes, csőbe építhető ventilátor Ø125 milliméteres légcsatornához. Óránként 350 köbméter levegőt tud megmozgatni, ami elég egy nagyobb konyha, mosókonyha, kisebb iroda vagy rendelő szellőztetésére. A járókereke és a ház kimeneti terelőlapátjai az axiális ventilátor nagy légszállítását és a radiális ventilátor nyomótartalékát egyesítik, ezért hosszabb csővezetéket és több könyököt is elbír.

A motorja kétsebességes: alapfokozaton óránként 240 köbmétert szállít 25 wattból, a magasabb fokozaton 350 köbmétert 29 wattból. A gyári mérés szerint három méter távolságból alapfokozaton 29, magasabb fokozaton 34 dB(A) hallatszik belőle. A két fokozat közötti váltáshoz külön kapcsoló kell, ez nincs a csomagban.

Bármilyen beépítési helyzetben működik, +60 fokos levegőt is bír, a motorblokkja pedig a járókerékkel együtt kivehető a házból — a tisztításhoz nem kell megbontani a csővezetéket.

A Vents TT PRO hat mérete

Ugyanaz a készülék, hat csőátmérőben — kattintson arra, amelyik kell

Vents TT PRO 100

Ø100 mm-es csőhöz, óránként 245 köbméterig, bruttó 24 975 Ft

EZT NÉZI MOST
Vents TT PRO 125

Ø125 mm-es csőhöz, óránként 350 köbméterig, bruttó 25 950 Ft

Vents TT PRO 150

Ø150 mm-es csőhöz, óránként 565 köbméterig, bruttó 32 700 Ft

Vents TT PRO 200

Ø200 mm-es csőhöz, óránként 1040 köbméterig, bruttó 34 600 Ft

Vents TT PRO 250

Ø250 mm-es csőhöz, óránként 1400 köbméterig, bruttó 51 000 Ft

Vents TT PRO 315

Ø315 mm-es csőhöz, óránként 2050 köbméterig, bruttó 71 500 Ft

Melyik méret kell Önnek?

A légcsereszám és a gyári légszállítás alapján

A szükséges légmennyiség a helyiség köbtartalmából és az óránkénti légcsereszámból jön ki: fürdőszobához és WC-hez 6–8, konyhához 10–12, irodához és üzlethelyiséghez 4–6 légcserét szokás számolni óránként. Egy 10 köbméteres fürdőszoba tehát óránként 60–80 köbmétert kíván, egy 80 köbméteres iroda 320–480 köbmétert.

A táblázat a gyári, szabad kifúvásos légszállítással számol, némi tartalékkal. A csővezeték, a könyökök és a külső rács ellennyomást jelentenek, ezzel csökken a szállított levegő mennyisége — a pontos értéket a lenti jelleggörbe mutatja. Ha bizonytalan, küldje el a csőhosszt és a helyiség méretét, és megmondjuk, melyik méret a helyes.

Hova	Mennyi levegő kell	Melyik
Fürdőszoba, WC, 8–12 köbméter	óránként 60–100 köbméter	TT PRO 100
Nagyobb konyha, mosókonyha, 20–30 köbméter	óránként 200–300 köbméter	TT PRO 125
Iroda, üzlethelyiség, 60–90 köbméter	óránként 350–500 köbméter	TT PRO 150
Kávézó, tárgyaló, több helyiség együtt	óránként 600–950 köbméter	TT PRO 200
Vendéglátóhely, műhely, tanterem	óránként 1000–1300 köbméter	TT PRO 250
Nagyobb üzlet, raktár, üvegház	óránként 1400–1900 köbméter	TT PRO 315

Műszaki adatok

A Vents gyári adatlapja szerint; kiemelve az a változat, amelyet most néz.

		TT PRO 100 alap fokozat	TT PRO 100 max fokozat	TT PRO 125 alap fokozat	TT PRO 125 max fokozat	TT PRO 150 alap fokozat	TT PRO 150 max fokozat	TT PRO 200 alap fokozat	TT PRO 200 max fokozat	TT PRO 250 alap fokozat	TT PRO 250 max fokozat	TT PRO 315 alap fokozat	TT PRO 315 max fokozat
Max. légszállítás	m³/h	180	245	240	350	415	565	830	1040	1110	1400	1570	2050
Teljesítményfelvétel	W	23	25	25	29	42	50	76	108	125	177	230	320
Áramfelvétel	A	0,10	0,11	0,11	0,13	0,19	0,22	0,34	0,48	0,54	0,79	1,0	1,42
Fordulatszám	1/perc	2050	2620	1630	2300	1940	2620	1915	2380	1955	2440	1890	2430
Zajszint 3 méter távolságból	dB(A)	27	32	29	34	32	44	39	45	44	51	41	52
Zajszint 1 méter távolságból	dB(A)	37	42	39	44	42	54	49	55	54	61	51	62
Csőátmérő	mm	100		125		150		200		250		315
Max. nyomás (a gyári görbéről, kb.)	Pa	150		150		260		350		500		660
Energiahatékonysági (SEC) osztály		C		B		B		B		—		—
Tömeg	kg	1,75		2,15		2,95		3,95		7,80		11,95
Beépítési hossz (L)	mm	302,5		258,5		289		295,5		383		445
Feszültség / frekvencia / fázis	V / Hz	230 / 50 (60) / 1
Szállított levegő hőmérséklete	°C	max. +60
Védettség		IPX4
Ház anyaga		Nehezen éghető polipropilén
Csapágyazás		Golyóscsapágy, 40 000 óra folyamatos üzem
Motorvédelem		Beépített termokontakt
Sebességfokozatok		Kettő, külső kapcsolóval váltható
Beépítési helyzet		Bármilyen szögben, a rendszer bármely pontján

Miért ajánljuk a Vents TT PRO csőventilátort?

Kevert légáramú járókerék, terelőlapátokkal

A félgömb alakú járókerék és a ház kimeneténél ülő terelőlapátok az axiális ventilátor nagy légszállítását és a radiális ventilátor nyomótartalékát egyesítik. A beszívó csonkban gyűjtőtölcsér vezeti be a levegőt. Ezért bírja a hosszabb csővezetéket és a könyököket is, ahol egy hasonló méretű axiális gép már alig szállít.

Hat méret, Ø100-tól Ø315-ig

A legkisebb, a TT PRO 100 óránként 245 köbmétert ad, a legnagyobb, a TT PRO 315 óránként 2050 köbmétert. Ugyanaz a felépítés és ugyanaz a karbantartás a fürdőszobai elszívástól az üzlethelyiség vagy a műhely szellőztetéséig.

Kétsebességes motor

Alapfokozaton a gép csendesebb és kevesebbet fogyaszt — a TT PRO 200 például óránként 830 köbmétert szállít 76 wattból, a magasabb fokozaton 1040 köbmétert 108 wattból. A fokozatváltáshoz külön kapcsoló kell, ez nincs a csomagban.

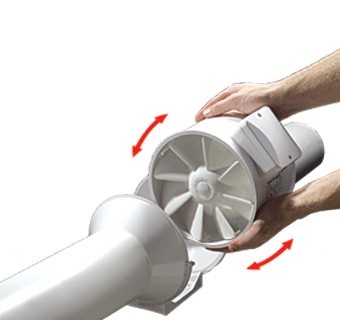

Levehető motorblokk

A motor, a járókerék és a kötődoboz egy blokkban ül a házban, pattintós kapcsok tartják. Tisztításhoz vagy szervizhez a blokkot kiveszi, és a csővezetéket nem kell megbontani.

Golyóscsapágy és termokontakt

A motor golyóscsapágyon fut, a gyártó 40 000 óra folyamatos üzemet ad rá. A beépített termokontakt lekapcsolja a motort, ha az valamiért túlmelegszik.

+60 °C-os levegőhöz is

A TT PRO +60 fokos szállított levegőt bír, így befúvásra, fűtött levegő továbbítására és üvegházba is használható. Ház és motor bármilyen szögben beépíthető, párhuzamosan kötve a légszállítás, sorosan a nyomás növelhető.

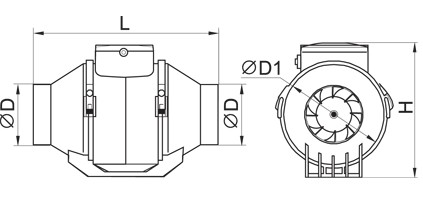

Méretek

A gyártó méretrajza — minden méret milliméterben

	Ø D	B	H	L	Tömeg (kg)
TT PRO 100	97	195,8	226	302,5	1,75
TT PRO 125	123	195,6	226	258,5	2,15
TT PRO 150	148	220,1	247	289	2,95
TT PRO 200	199	239	261	295,5	3,95
TT PRO 250	247	287	323	383	7,80
TT PRO 315	310	362	408	445	11,95

Gyári adatlap

A Vents ötoldalas katalóguslapja a teljes TT PRO sorozat adatait tartalmazza: a műszaki táblázatot mindkét sebességfokozatra, a jelleggörbéket, az akusztikai táblákat oktávsávonként, a méretrajzot és a rendelhető kiviteljelöléseket — például az időrelés (T), a beépített kapcsolós (V), a fordulatszám-szabályozós (P) és a termosztátos (U) változatét.

Gyári adatlap (PDF)A gyártó TT PRO oldala

Jelleggörbék

Kattintson a képre a nagyításhoz

Vents TT PRO 100–315 — magasabb fokozat

A diagram a hat méret görbéjét mutatja a magasabb fokozaton: óránként hány köbméter levegőt szállít a ventilátor az ellennyomás függvényében. A Vents TT PRO 125 csőventilátor szabad kifúvással óránként 350 köbmétert ad, a görbéje nagyjából 150 pascalnál metszi a függőleges tengelyt. Minél hosszabb a csővezeték és minél több benne a könyök, annál feljebb csúszik az üzemi pont, és annál kevesebb levegő jön ki a rácson. A 150-es és a 160-as gyári görbéje azonos.

Beépítés és bekötés

A ventilátor a légcsatorna vonalába, két csőszakasz közé kerül. A ház lapos szerelőtalpa falra vagy tartóra rögzíthető, a csonkokra a csövet bilinccsel húzzuk rá. A kötődoboz elfordítható, így a kábel arról az oldalról jöhet be, amerről kényelmes.

A bekötést villanyszerelő végezze. A készülék 230 voltos hálózatról megy; a két sebességfokozathoz külön kapcsoló kell, vagy a magasabb fokozat kapcsára kötött TRIAC-os szabályzó — egyik sincs a dobozban. Az RLS kétfokozatú kapcsoló a termék alatt, a tartozékok között található. Ha a ventilátor kültérre fúj, tegyen a végére visszacsapó szelepet, különben álló állapotban visszaáramlik a hideg levegő. Iroda, hálószoba vagy tárgyaló közelében egy hangcsillapító a csővezetékben sokat számít.

Az ErP 2018 előírásainak való megfeleléshez a gyártó fordulatszám-szabályzót és igény szerinti vezérlést — például érzékelőt — ír elő.

TT PRO vagy sima Vents TT?

A sima Vents TT csőventilátor Ø100 és Ø125 milliméteres méretben kapható, és olcsóbb. Azonos csőátmérőnél a TT PRO többet szállít — a TT PRO 100 óránként 245, a sima TT 100 187 köbmétert —, +60 fokos levegőt bír (a sima TT +40-et), és Ø150-től Ø315-ig nagyobb méretben is megvan. Egy fürdőszobához a sima TT is elég; hosszabb csővezetékhez, nagyobb helyiséghez vagy meleg levegőhöz a TT PRO a jobb választás.

Tartozékok ehhez a mérethez

A webáruházból, Ø125 mm-es csőhöz

Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából

A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.

Ingyenes tanácsadást kérekFelhívom most

Gyakran ismételt kérdések

Mire elég a Vents TT PRO 125?

Szabad kifúvással óránként 350 köbméter levegőt mozgat meg a magasabb fokozaton, alapfokozaton 240 köbmétert. Ez elég egy nagyobb konyha, mosókonyha, kisebb iroda vagy rendelő szellőztetésére. Hosszú, könyökös csővezetéknél a jelleggörbéről olvassa le a valós értéket, vagy küldje el a csőhosszt, és kiszámoljuk.

Mennyire hangos?

A gyári mérés szerint a TT PRO 125 három méter távolságból alapfokozaton 29, magasabb fokozaton 34 dB(A); egy méterről ennél 10 decibellel több.

Jár hozzá kapcsoló a két fokozathoz?

Nem, a csomagban nincs kapcsoló. A motor kétsebességes, a fokozatváltáshoz külön kapcsoló kell, a fordulatszám folyamatos szabályzásához pedig TRIAC-os vagy autotranszformátoros szabályzó a magasabb fokozat kapcsára. A megfelelőt a termék alatt, a tartozékok között találja.

Beépíthetem függőlegesen vagy álmennyezet fölé?

Igen. A gyártó szerint bármilyen szögben és a rendszer bármely pontján beépíthető, vízszintesen, függőlegesen, álmennyezet fölött vagy szellőzőaknában is.

Mehet folyamatosan, éjjel-nappal?

Igen. A motor golyóscsapágyon fut, amire a gyártó 40 000 óra folyamatos üzemet ad, és termokontakt védi a túlmelegedéstől. Folyamatos szellőztetéshez az alapfokozat való.

Mehet benne meleg levegő?

Igen, a TT PRO +60 fokos szállított levegőt bír. Ezért befúvásra, fűtött levegő továbbítására vagy üvegházba is használható.

Tisztítható a járókerék?

Igen, a csővezeték megbontása nélkül. A motor a járókerékkel és a kötődobozzal együtt egy blokkban ül a házban, pattintós kapcsok tartják — a blokkot kivéve a lapátok hozzáférhetők.

Kell mellé visszacsapó szelep?

Ha a csővezeték a szabadba fúj, ajánlott: a ventilátorban nincs beépített visszacsapó szelep, így álló állapotban a hideg levegő visszajöhet a csövön. A megfelelő átmérőjű szelepet a termék alatt találja.
