Vortice Punto MFO 90/3,5" T axiális kisventilátor, állítható időkapcsolóval (11144)

Melyik változat kell Önnek?

Három méret, mindegyik időkapcsoló nélkül és időkapcsolóval; kiemelve az a változat, amelyet most néz.

A méret a ventilátor névleges átmérője milliméterben: 90, 100 vagy 120 mm. A T jelű változatokban utánfutó időkapcsoló van, a többi adatuk megegyezik az azonos méretű alapváltozatéval. A táblázatban a szabadon fúvó ventilátor légszállítása áll, a cső ellenállása ezt csökkenti.

Miért ezt válassza?

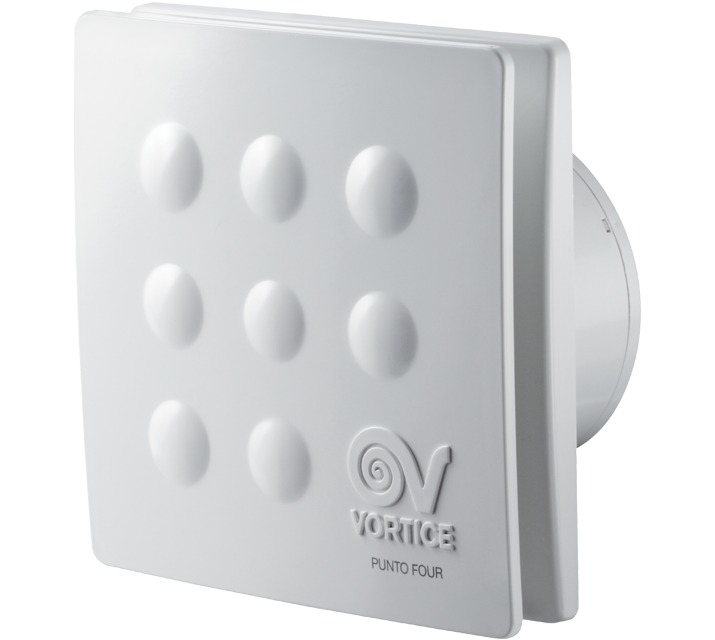

Sík előlap, rejtett falnyílás

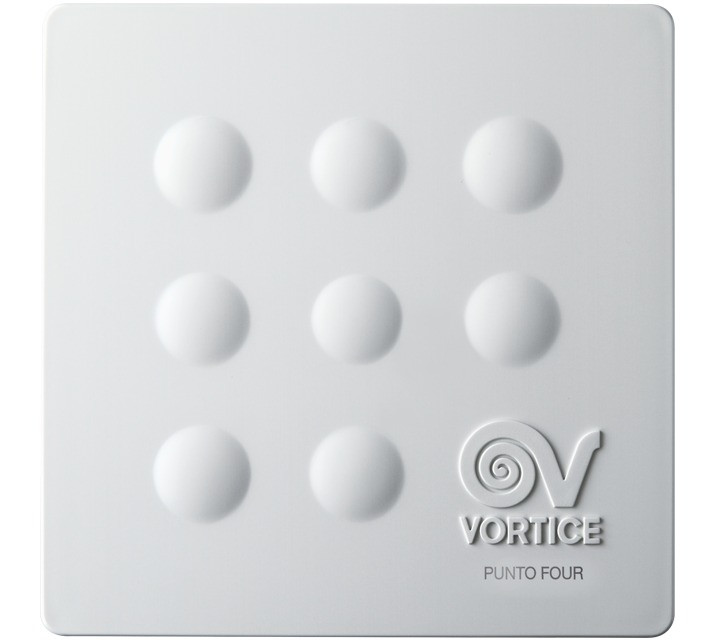

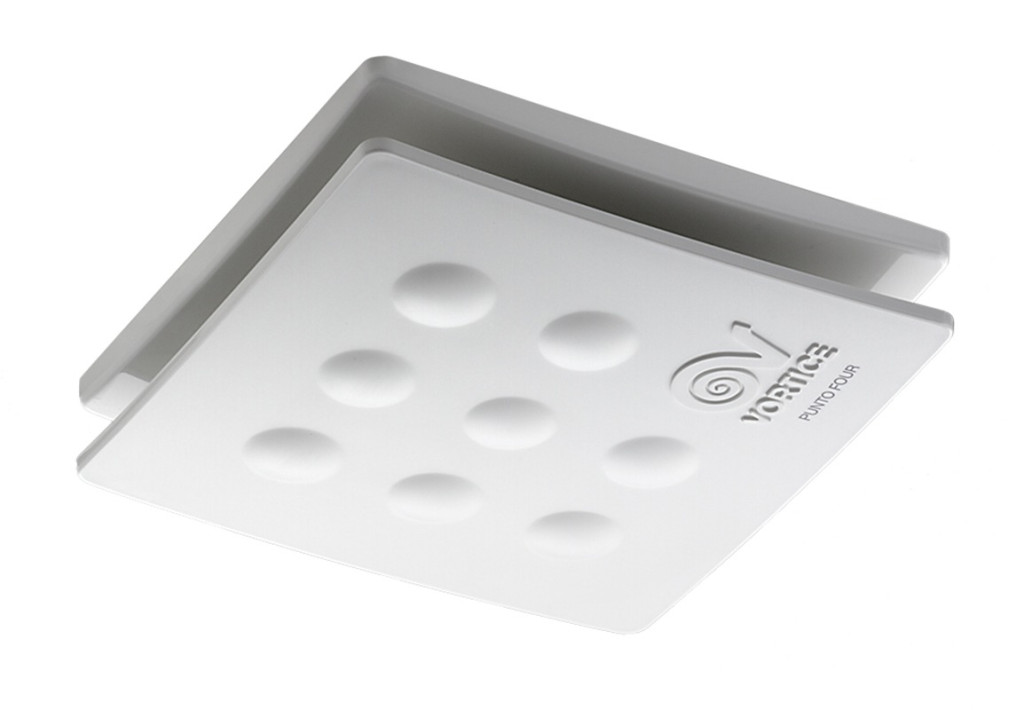

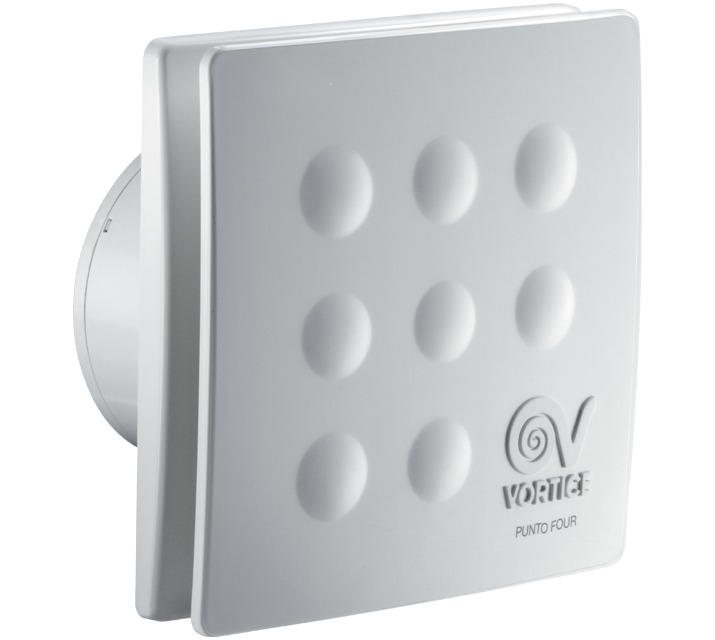

A sík előlap eltakarja a falnyílást, így a ventilátor felszerelve alig feltűnő. Az előlap fehér, ütésálló, UV-álló ABS műanyag. Az előlap egy csavarral rögzül, ezért tisztításhoz könnyen levehető.

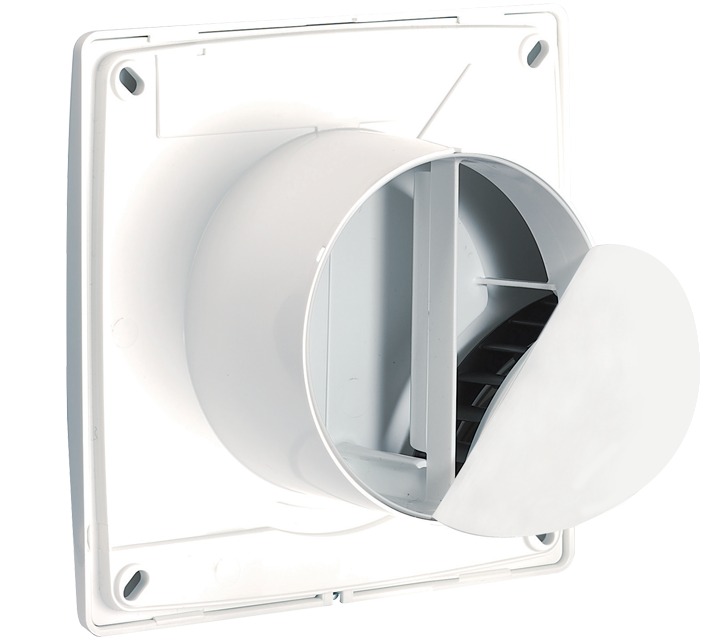

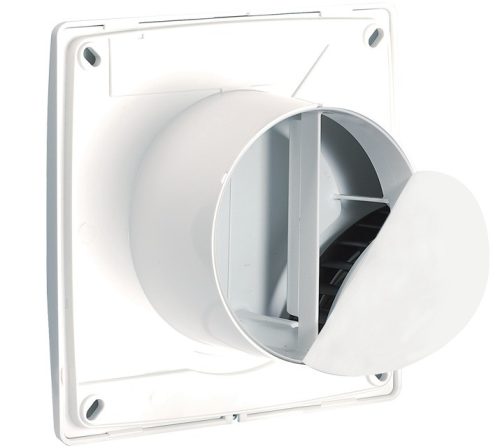

Visszacsapó szelep a kifúvó csonkban

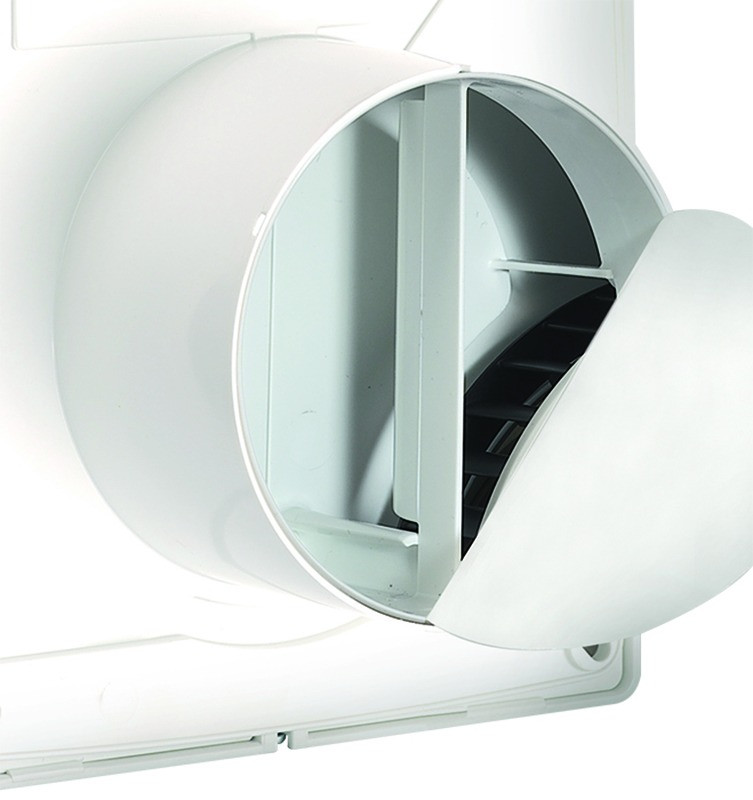

A kifúvó csonkban visszacsapó szelep van, amely álló ventilátornál nem engedi vissza a levegőt és a szagokat. A járókerék szárnyprofilú lapátjai nagy teljesítményt adnak kis zaj mellett. A motor árnyékolt pólusú, hővédelemmel és önkenő siklócsapágyakkal készül.

Utánfutó időkapcsoló

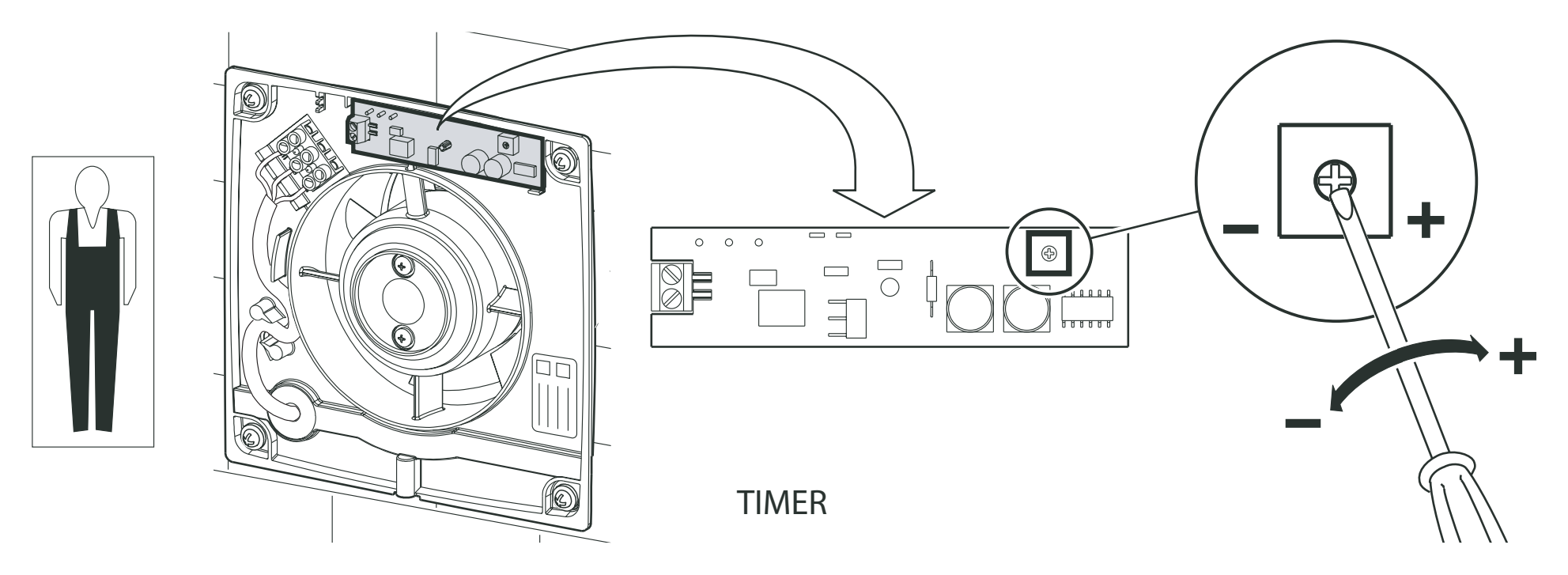

A T változat a lámpa felkapcsolása után néhány másodperccel magától elindul, lekapcsolás után pedig még a beállított ideig, 3-20 percig jár. Az utánfutó időkapcsoló gyárilag 3 percre van állítva, ezt beépítéskor 3 és 20 perc között módosíthatja. A beállításhoz az előlapot le kell venni, és a panel trimmerét csavarhúzóval kell elforgatni.

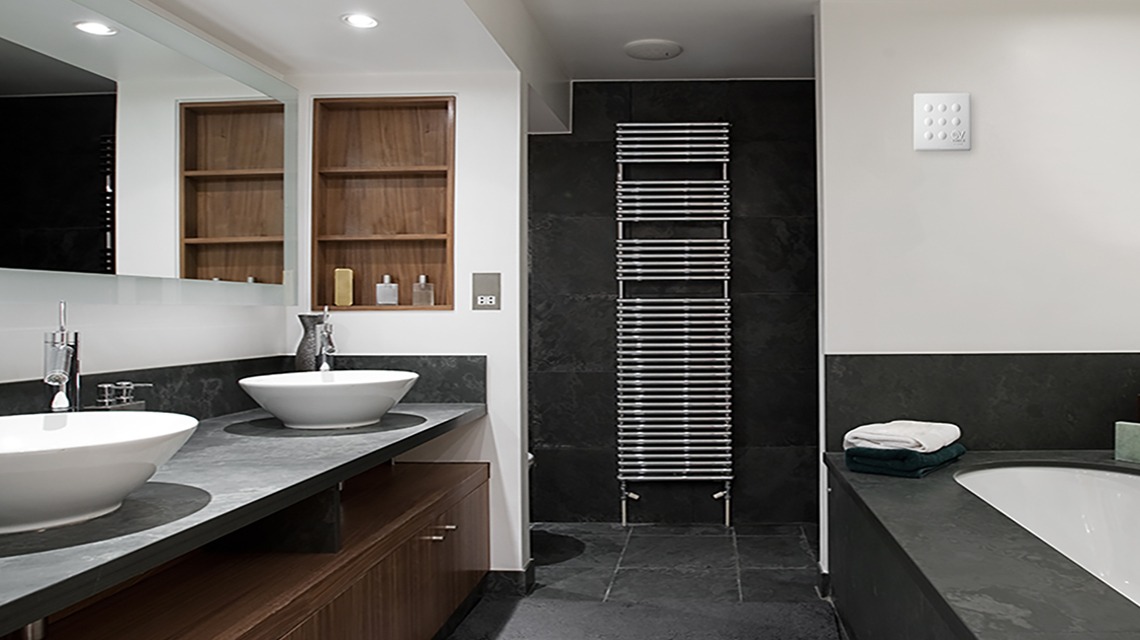

Fürdőszobába és WC-be

Fürdőszobák, WC-k és más mellékhelyiségek szellőztetésére is alkalmas, mert IPX4 védettségű, vagyis fröccsenő víz ellen védett. Érintésvédelmi osztálya II., ezért nem kell földelni. A beszívott levegő legfeljebb 50 °C-os lehet.

Rövid csonk, kis beépítési mélység

A kifúvó csonk rövid, ezért közvetlenül mögé 90°-os ív is csatlakozhat. A levegőt közvetlenül a szabadba vagy legfeljebb 400 mm hosszú csövön át kell kivezetni, mert hosszabb vagy nagy ellenállású csőben a teljesítmény csökken.

Falra és mennyezetre

Falra, mennyezetre és álmennyezetbe is szerelhető. Mennyezetre csak a külön rendelhető Vortice SF készlet tömítésével szerelje, mert csak így marad meg az IPX4 védettség. A 90-es és 100-as mérethez az SF 90-100 (22162), a 120-ashoz az SF 120 (22163) készlet való.

Műszaki adatok

Az ErP-rendelet (1254/2014/EU) szerinti adatokat az angol katalógusoldalak ErP-táblázatában találja. Gyártója az olaszországi Vortice.

Méretek

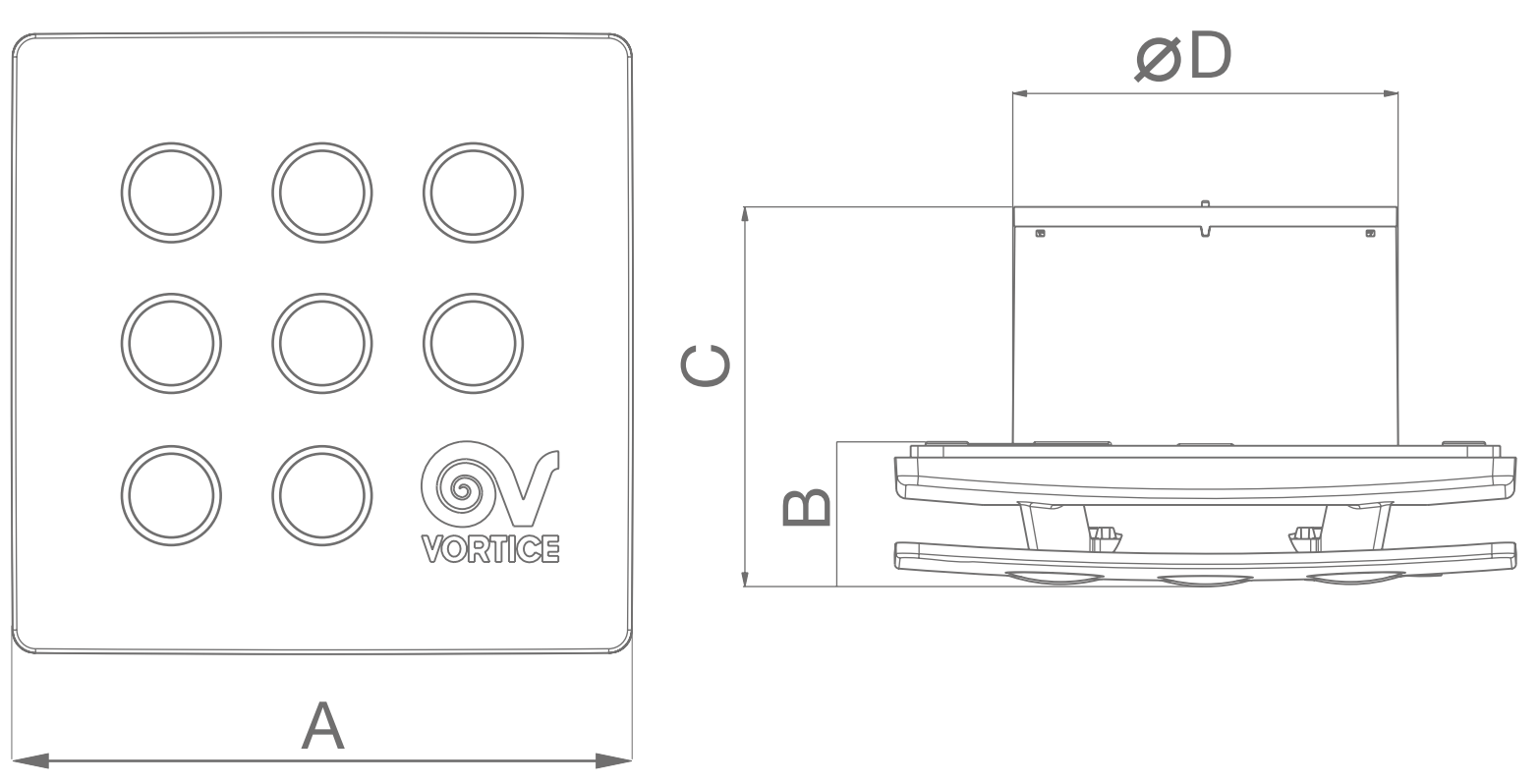

A betűjelek a gyári rajz szerint, méretek milliméterben.

• A: az előlap szélessége.
• B: ennyire áll ki a ventilátor a falsíkból, a talplemez hátától az előlap elejéig.
• C: a teljes mélység a kifúvó csonk végétől az előlap elejéig.
• ØD: a kifúvó csonk külső átmérője.

Az MFO 90/3,5 előlapja 158 mm széles, a kifúvó csonk külső átmérője 92,4 mm. A falba 95 mm átmérőjű nyílás kell, a négy rögzítőfurat 133 mm-es négyzet sarkaiban van.

Jelleggörbe

Nyomás és teljesítményfelvétel a légszállítás függvényében.

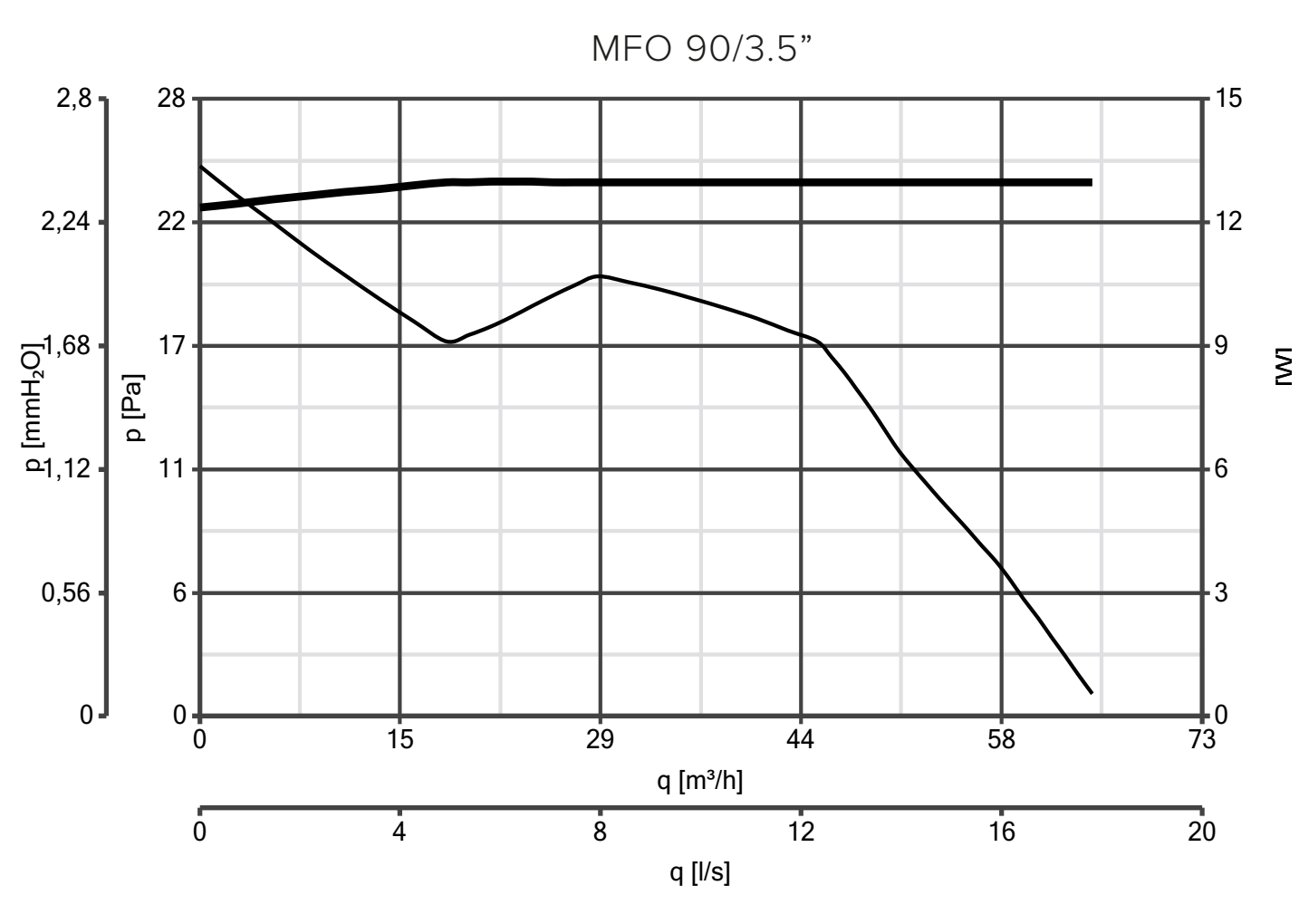

A vékony vonal a ventilátor nyomását (Pa, bal oldali skála), a vastag vonal a teljesítményfelvételét (W, jobb oldali skála) mutatja a légszállítás (m³/h, alsó skála) függvényében. A görbe az MFO 90/3,5 mindkét változatára érvényes.

Beépítés és bekötés

Elhelyezés, falnyílás, szerelés és villamos bekötés.

Beépítés

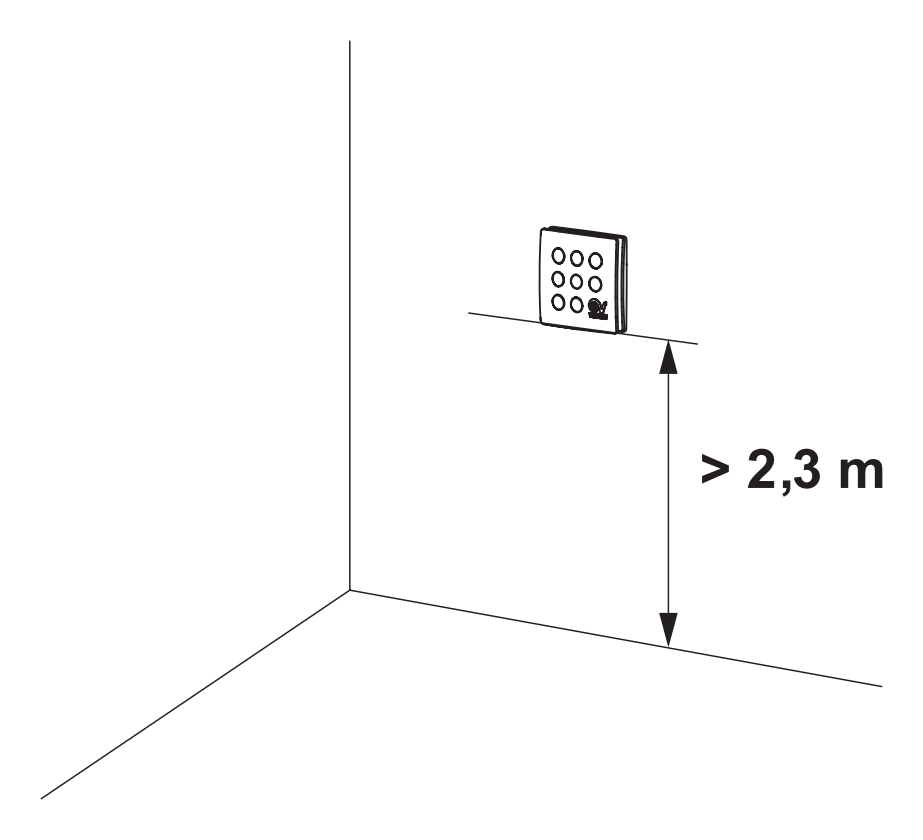

• A ventilátort a padlótól 2,3 méternél magasabbra kell szerelni.
• Ha a ventilátor a fal és a csempeburkolat határára kerül, a szintkülönbséget távtartóval kell kiegyenlíteni.
• A kifúvó oldalon a járókerék nem lehet kézzel elérhető, ha mégis az, védőrácsot kell felszerelni.
• A helyiségbe elegendő friss levegőnek kell bejutnia.
• Ha ugyanott nyílt égésterű gázkészülék vagy más tüzelőberendezés működik, a légutánpótlásnak mindegyikhez elegendőnek kell lennie, és meg kell akadályozni, hogy a füstgáz visszaáramoljon a helyiségbe.

Falnyílás és rögzítés

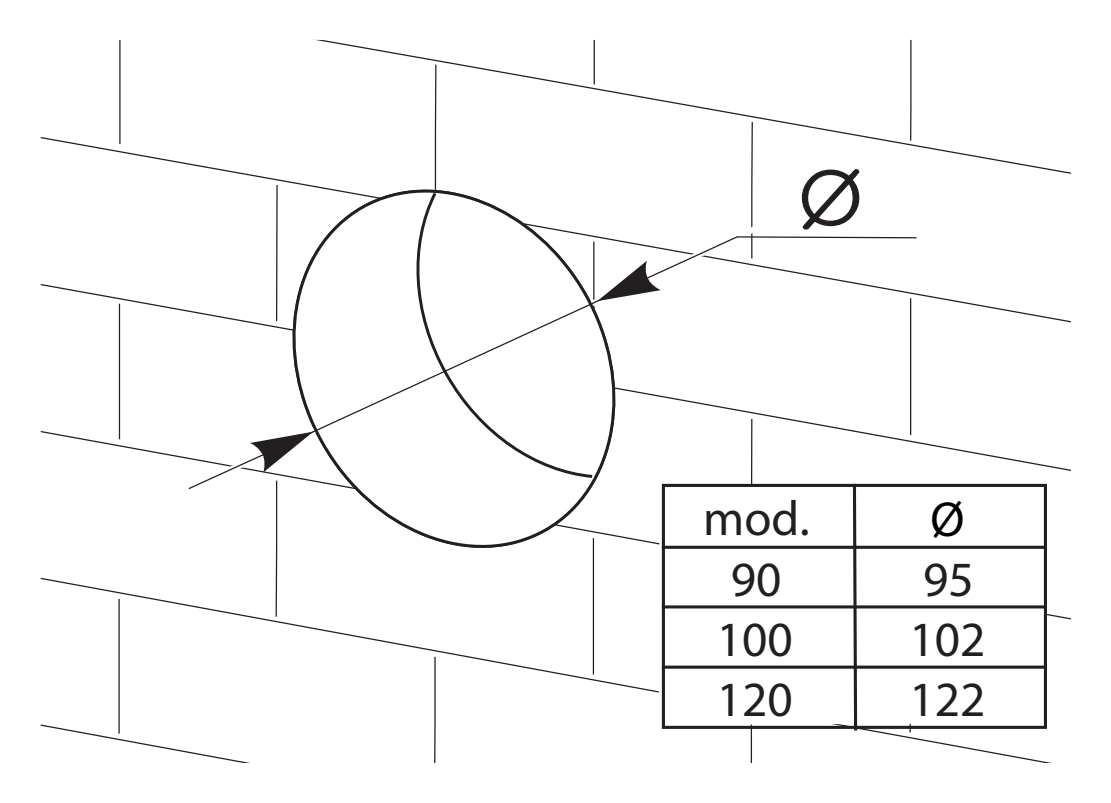

A falnyílás átmérőjét és a négy rögzítőfurat osztását az ábrák és a mérettáblázat mutatja.

A szerelés lépései

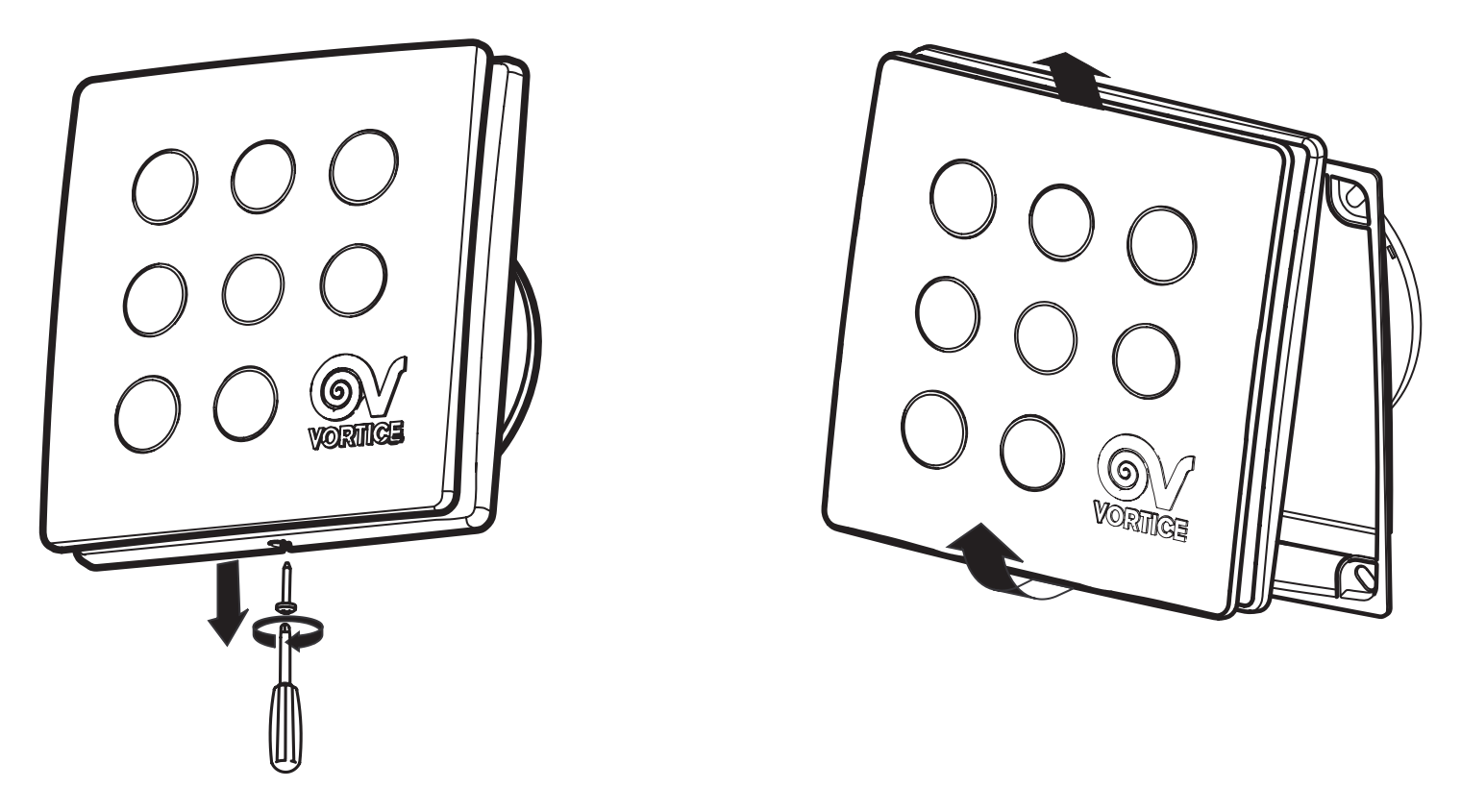

1. Vegye le az előlapot: alul csavarja ki a rögzítőcsavart, és billentse előre.
2. Készítse el a falnyílást a mérettáblázat szerint.

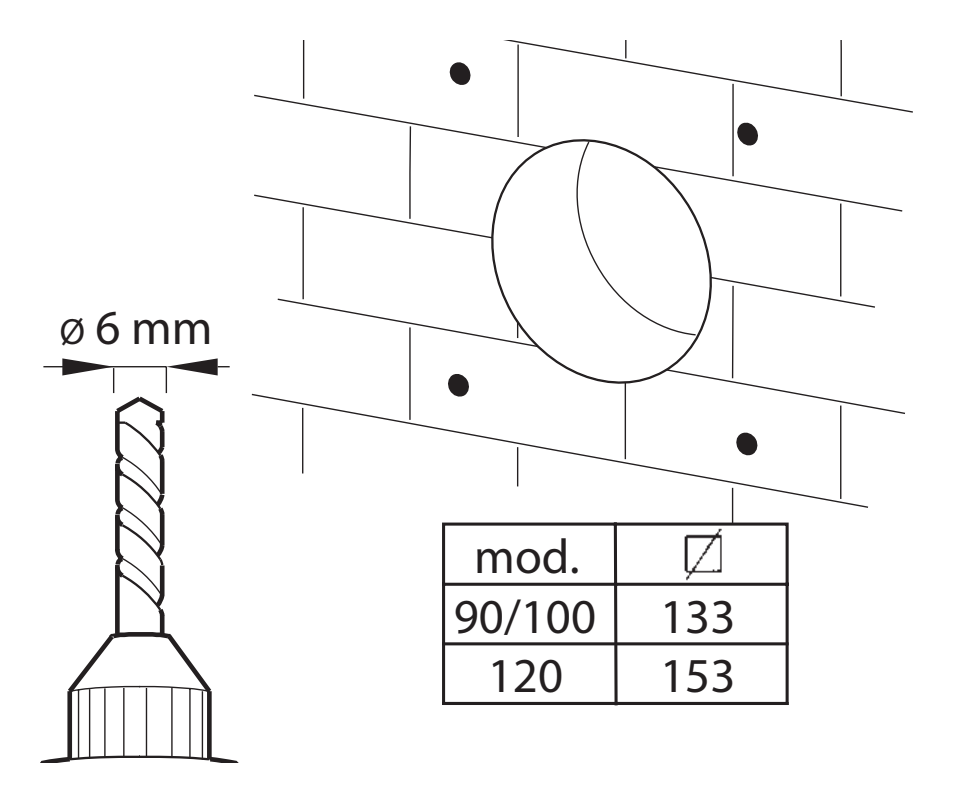

3. Jelölje be a négy furatot, fúrja ki 6 mm-es fúróval, és tegye be a tipliket.
4. Vezesse be a tápkábelt, és csavarozza a ventilátort a falhoz.
5. Kösse be a bekötési rajz szerint, a vezeték csupaszolt vége legfeljebb 8 mm legyen.
6. Tegye vissza az előlapot, és kapcsolja vissza a feszültséget.

Villamos bekötés

• A szerelést és a bekötést csak villamos szakember végezheti.
• A hálózatra legalább 3 mm-es érintkezőnyílású, mindenpólusú kapcsolón át kell kötni, amely a III. túlfeszültség-kategória feltételei mellett is teljesen bontja az áramkört.
• A tápfeszültségnek egyeznie kell a ventilátor adattábláján megadottal.

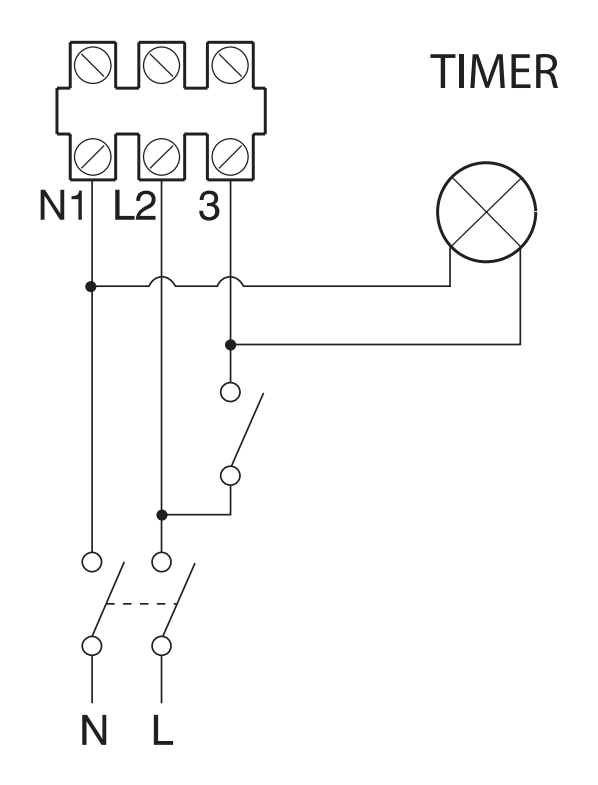

• A T változathoz az N1 és L2 kapocs mellett a 3-as kapocsra a lámpakapcsolóról jövő vezeték kerül, így a ventilátor a lámpával együtt indul.

Karbantartás

Tisztítás feszültségmentes állapotban.

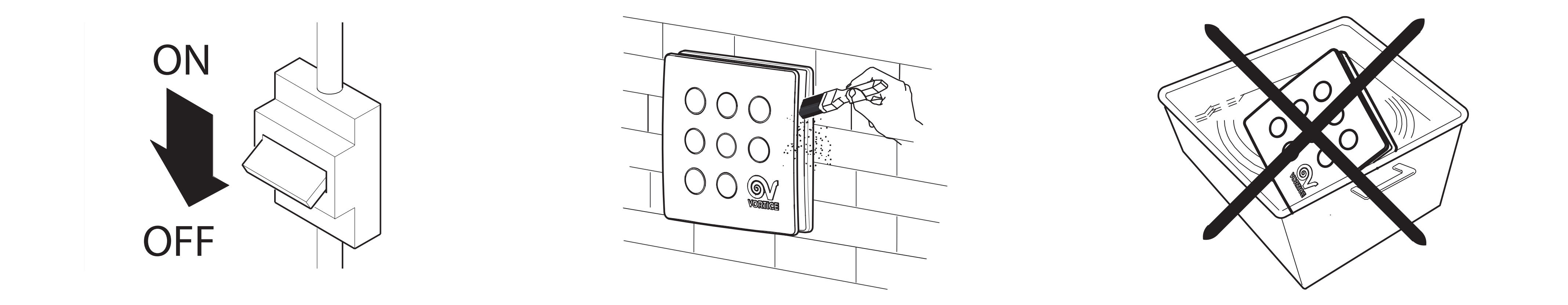

• Tisztítás előtt kapcsolja le a főkapcsolót vagy a kismegszakítót.
• Az előlapot és a nyílásokat puha ecsettel portalanítsa.
• Az előlapot ne merítse vízbe.
• Ha a tisztításhoz a ventilátort szét kell szerelni, ezt szakemberre kell bízni.
• Ha a ventilátor leesett vagy erős ütés érte, használat előtt szakemberrel ellenőriztesse.

Mire nem való?

A felhasználás határai.

• Kültérre nem szerelhető, eső és napsütés nem érheti.
• A szállított levegő nem tartalmazhat zsírt, kormot, vegyszert, maró, robbanó vagy gyúlékony anyagot.
• Gyúlékony gőzök, például alkohol, rovarirtó vagy benzin közelében nem használható.
• Melegvíz-készülék vagy fűtőberendezés vezérlésére nem való, és meleg levegős füstcsatornába nem fújhat.
• A szívó- és a kifúvónyílást ne takarja el.

Tartozékok a szereléshez

Gravitációs zsalu, esővédő rács, PVC cső és aluszalag a webáruházból; a méret kiválasztásában munkatársaink segítenek.
