Gumitömítéses könyök, 90°-os, horganyzott acél NA200
16 €
NEU
Gumitömítéses könyök, 90°-os, horganyzott acél NA200
NEU
16 €
A Gumitömítéses könyök, 90°-os, horganyzott acél NA200 a Cairox könyökidoma kör keresztmetszetű légcsatornához, névleges átmérője 200 mm. Horganyzott acélból, ebben a méretben préselt, hegesztett kivitelben készül, mindkét csatlakozó végén gumitömítéssel.
Hajlítási sugara megegyezik az átmérővel: 200 mm. A Cairox kínálatában a spirálkorcolt csövek és idomok között szerepel, a webáruházban pedig 19 méretben kapható, 80 és 1250 mm között. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Daten
Verfügbarkeit:
Azonnal
Rohrdurchmesser:
200
Hersteller:
Cairox
Material:
Acél
Rohrprofil:
Kör alakú
Form, Ausführung:
Préselt
Produktfamilie:
Cairox BDG90
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Details
Gumitömítéses könyök 90°, 200 mm névleges átmérő
A Gumitömítéses könyök, 90°-os, horganyzott acél NA200 a Cairox könyökidoma kör keresztmetszetű légcsatornához, névleges átmérője 200 mm. Horganyzott acélból, ebben a méretben préselt, hegesztett kivitelben készül, mindkét csatlakozó végén gumitömítéssel.
Webáruházunkban a Fém idomok között, a könyök idom kategóriában találja a többi könyököt.
Melyik méret kell Önnek?
A 19 méret a Cairox legfrissebb adatlapjai szerint; kiemelve az a változat, amelyet most néz.
| Méret | Névleges átmérő | Kivitel | Hajlítási sugár |
|---|---|---|---|
| NA080 | 80 mm | préselt, hegesztett | 80 mm (1 × D) |
| NA100 | 100 mm | préselt, hegesztett | 100 mm (1 × D) |
| NA125 | 125 mm | préselt, hegesztett | 125 mm (1 × D) |
| NA150 | 150 mm | préselt, hegesztett | 150 mm (1 × D) |
| NA160 | 160 mm | préselt, hegesztett | 160 mm (1 × D) |
| NA180 | 180 mm | préselt, hegesztett | 180 mm (1 × D) |
| Ön ezt nézi: NA200 | 200 mm | préselt, hegesztett | 200 mm (1 × D) |
| NA250 | 250 mm | szeletes | 250 mm (1 × D) |
| NA315 | 315 mm | szeletes | 315 mm (1 × D) |
| NA355 | 355 mm | szeletes | 355 mm (1 × D) |
| NA400 | 400 mm | szeletes | 400 mm (1 × D) |
| NA450 | 450 mm | szeletes | 450 mm (1 × D) |
| NA500 | 500 mm | szeletes | 500 mm (1 × D) |
| NA560 | 560 mm | szeletes | 560 mm (1 × D) |
| NA630 | 630 mm | szeletes | 630 mm (1 × D) |
| NA710 | 710 mm | szeletes | 710 mm (1 × D) |
| NA800 | 800 mm | szeletes | 800 mm (1 × D) |
| NA1000 | 1000 mm | szeletes | 900 mm |
| NA1250 | 1250 mm | szeletes | 1200 mm |
A méret a Cairox rendelési példája szerint a könyökidom névleges átmérője.
Ha 45 fokos irányváltás kell, a gumitömítéses, 45°-os horganyzott acél könyököt ajánljuk.
Miért ezt válassza?
A Cairox adatlapjai és fotói szerint.
Gumitömítés mindkét végén
A könyök mindkét csatlakozó végén gumitömítés ül, a csatlakozásokat pedig aluszalaggal is tömítheti; ezt a Tartozékok a szereléshez szakaszban találja. A Cairox kínálatában a spirálkorcolt csövek és idomok között szerepel.
Préselt, hegesztett kivitel
Íve sima, nincsenek rajta szeletek, a préselt ív varrata pedig hegesztett. A 250 mm-es és nagyobb könyökök szeletes kivitelűek.
Műszaki adatok
A Cairox-csoport legfrissebb, 2024-es adatlapja szerint.
| Jellemző | Érték |
|---|---|
| Gyári típus | Cairox BDG90 200 |
| Névleges átmérő | 200 mm |
| Szög | 90° |
| Anyag | horganyzott acél |
| Kivitel | préselt, hegesztett |
| Tömítés | gumitömítés mindkét csatlakozó végén |
| Hajlítási sugár | 200 mm (1 × D) |
| Csatlakozás | kör keresztmetszetű légcsatornához |
| Termékcsoport | Cairox C.01: spirálkorcolt csövek és idomok |

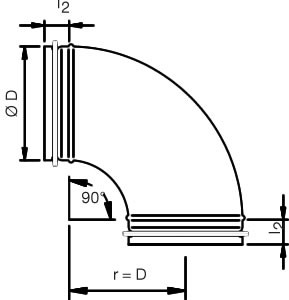

Méretek
A Cairox 2021-es magyar adatlapjának préselt rajza szerint.
- ØD: a névleges átmérő, ez a bolti méret.
- r: a hajlítási sugár, az ív középvonalán mérve.
- l2: a csatlakozó csonk hossza.
- 90°: az ív szöge.
A gyártó legfrissebb adatlapja szerint a hajlítási sugár 800 mm-ig az átmérővel egyenlő (r = 1 × D), a 200 mm-es könyöknél ez 200 mm.
Gyári dokumentumok
A gyártó adatlapjai a fotót, a méretrajzot és a mérettáblát tartalmazzák, elöl a legfrissebb, 2024-es angol nyelvű kiadással. Szerelési útmutatót a gyártó nem ad; a szerelésben szakértő munkatársaink segítenek.
Tartozékok a szereléshez
Azonos átmérőjű spirálkorcolt cső, gumitömítéses csőtoldó, gumis bilincs és aluszalag a webáruházból.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A 200 mm-es méret a könyökidom névleges átmérője, a Cairox rendelési példája szerint. Azonos átmérőjű spirálkorcolt légcsatorna is kapható hozzá, a Tartozékok a szereléshez szakaszban.
Préselt, hegesztett kivitelű: a gyártó legfrissebb adatlapja szerint a 80-200 mm-es könyökök préseltek, a 250 mm-es és nagyobbak pedig szeletesek.
Az átmérővel egyenlő: 200 mm, az ív középvonalán mérve.
A Cairox gyártja: a préselt könyök BD90, a szeletes BDS90 típusként. A webáruházban ezek nem szerepelnek, ezért érdeklődjön munkatársainknál.
Igen: a gumitömítéses, 45°-os horganyzott acél könyököt külön termékként kínáljuk.
