SAR 500 L=900 MM Kör keresztmetszetű merev hangcsillapító

Daten

Rohrdurchmesser:

500

Hersteller:

Cairox

Farbe:

Ezüst

Material:

Acél

Länge:

900

Steifigkeit:

Merev

Rohrprofil:

Kör alakú

Einsatzbereich:

Légcsatornába építhető

Schalldämmung:

50 mm ásványgyapot

Produktfamilie:

Cairox SAR

Gewicht:

20,1 kg/Stk

Details

SAR 500: hangcsillapító 500 mm-es légcsatornához

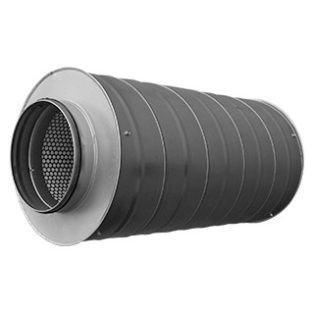

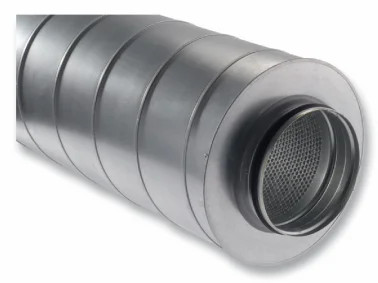

A SAR 500 L=900 kör keresztmetszetű merev hangcsillapító horganyzott acélból készül, és 500 mm névleges átmérőjű légcsatornába való. Gyártója a Cairox. A levegő a perforált belső csőben áramlik, a két cső közötti teret hangelnyelő ásványgyapot tölti ki.

Alacsony és közepes nyomású légkezelő rendszerek kör keresztmetszetű légcsatornáiba ajánljuk. Csökkenti a ventilátorok és a légkezelő egységek zaját, bármelyik irányban áramlik is a levegő. A légmennyiség-szabályzók és más légcsatorna-elemek áramlási zaját is tompítja. Áthallás-csillapítóként is beépíthető, így kevesebb zaj jut át a légcsatornán egyik helyiségből a másikba.

Melyik méret kell Önnek?

A táblázat méretenként mutatja a csőátmérőt, a külső átmérőt, a hosszt és a hangelnyelő réteget; kiemelve az a változat, amelyet most néz.

Méret	Csőátmérő (DN)	Külső átmérő (D)	Hossz (L)	Hangelnyelő réteg
SAR 080 L=900	80 mm	180 mm	900 mm	50 mm ásványgyapot
SAR 100 L=900	100 mm	200 mm	900 mm	50 mm ásványgyapot
SAR 125 L=900	125 mm	224 mm	900 mm	50 mm ásványgyapot
SAR 150 L=900	150 mm	250 mm	900 mm	50 mm ásványgyapot
SAR 160 L=900	160 mm	250 mm	900 mm	50 mm ásványgyapot
SAR 200 L=900	200 mm	300 mm	900 mm	50 mm ásványgyapot
SAR 250 L=900	250 mm	355 mm	900 mm	50 mm ásványgyapot
SAR 315 L=900	315 mm	400 mm	900 mm	50 mm ásványgyapot
SAR 355 L=900	355 mm	450 mm	900 mm	50 mm ásványgyapot
SAR 400 L=900	400 mm	500 mm	900 mm	50 mm ásványgyapot
SAR 450 L=900	450 mm	560 mm	900 mm	50 mm ásványgyapot
Ön ezt nézi: SAR 500 L=900	500 mm	600 mm	900 mm	50 mm ásványgyapot
SAR 560 L=900	560 mm	800 mm	900 mm	100 mm ásványgyapot
SAR 630 L=900	630 mm	800 mm	900 mm	100 mm ásványgyapot

A típusjel első száma a belső cső és a csatlakozócsonk névleges átmérője (DN), a második a hangszigetelt rész hossza (L) milliméterben. A SAR hangcsillapító 600 és 1200 mm-es hosszal is kapható: SAR 600 MM és SAR 1200 MM.

Más típusú hangcsillapítók a Hangcsillapítók kategóriában vannak.

Miért ezt válassza?

Horganyzott acél, perforált belső cső

A külső burkolat és a perforált belső cső horganyzott acéllemezből készül (DX51D+Z275). A horganyzott acél korrózióállósági osztálya C2 (ISO 12944).

Nem éghető ásványgyapot

A két cső közötti teret hangelnyelő ásványgyapot tölti ki, amely A1 tűzvédelmi osztályú (EN 13501), vagyis nem éghető. A réteg 50 mm vastag. A perforált belső cső és az ásványgyapot között nem szőtt poliészter fátyol van.

Gumitömítéses csatlakozócsonk

Mindkét végén csatlakozócsonk áll ki, rajta gumitömítéssel. A SAR 500 csonkjainak névleges átmérője 500 mm.

Műszaki adatok

Jellemző	Érték
Gyártói típusjel	Cairox SAR (SARG 50 500 L=900)
Csőátmérő (DN)	500 mm
Külső átmérő (D)	600 mm
Hangszigetelt rész hossza (L)	900 mm
Hangelnyelő réteg	50 mm ásványgyapot
Tömeg	20,1 kg
Burkolat és belső cső	horganyzott acéllemez (DX51D+Z275), a belső cső perforált
Korrózióállóság	C2 osztály (ISO 12944)
Hangelnyelő anyag	ásványgyapot, A1 tűzvédelmi osztály (EN 13501), nem éghető
Belső réteg	nem szőtt poliészter fátyol (spunbond)
Csatlakozás	csonk gumitömítéssel, mindkét végen
Alkalmazás	alacsony és közepes nyomású légkezelő rendszerek, kör keresztmetszetű légcsatorna
Kültéri szerelés	nem alkalmas

Hangcsillapítás

Hangcsillapítás decibelben, oktávsávonként, 63 Hz-től 8 kHz-ig, a 900 mm hosszú méretekre.

Méret	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz
SAR 080 L=900	4	11	22	39	45	48	37	33
SAR 100 L=900	4	10	15	28	40	50	44	27
SAR 125 L=900	4	9	14	27	42	50	35	24
SAR 150 L=900	4	7	12	25	38	44	32	17
SAR 160 L=900	3	5	11	23	35	39	30	12
SAR 200 L=900	2	5	10	19	30	31	16	11
SAR 250 L=900	2	3	9	17	26	21	13	8
SAR 315 L=900	1	2	6	15	21	15	8	7
SAR 355 L=900	1	2	6	14	18	12	6	5
SAR 400 L=900	1	2	5	13	15	8	3	2
SAR 450 L=900	1	2	5	13	14	6	3	2
SAR 500 L=900	2	2	5	12	14	3	4	2
SAR 560 L=900	3	5	11	20	15	7	5	4
SAR 630 L=900	2	3	8	16	6	3	3	3

A SAR 500 hangcsillapítása 500 Hz-en 12 dB, 1 kHz-en 14 dB, 2 kHz-en 3 dB. Kis átmérőnél jóval nagyobb a csillapítás: 2 kHz-en a SAR 080-é 48 dB, a SAR 630-é 3 dB.

Méretek

• D: a hangcsillapító külső átmérője.
• DN: a csatlakozócsonk névleges átmérője, ez a típusjel első száma.
• L: a hangszigetelt rész hossza, a csonkok ezen felül állnak ki.
• A SAR 500 külső átmérője 600 mm, a csőátmérő 500 mm, a hangszigetelt rész hossza 900 mm.

Beépítés

• Kör keresztmetszetű légcsatornába, két légtechnikai cső vagy idom közé kell beépíteni.
• Kültéri szerelésre nem alkalmas.

Gyári dokumentumok

Az angol nyelvű adatlapon a termékfotót, az anyagokat, a hangcsillapítás-táblázatot és a méretrajzot találja. A szerelésben szakértő munkatársaink segítenek.

Gyári adatlap, 50 mm-es szigetelés (2024, angol nyelvű)

Tartozékok a szereléshez

Azonos átmérőjű spirálkorcolt légcsatornát, gumis bilincset és aluszalagot ajánlunk hozzá.

Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából

A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.

Ingyenes tanácsadást kérekFelhívom most

Gyakran ismételt kérdések

Mekkora légcsatornához való a SAR 500 L=900?

A SAR 500 csatlakozócsonkja 500 mm névleges átmérőjű. Ha nem biztos a méretben, munkatársaink segítenek a választásban.

Mit jelent az L=900 a névben?

Azt, hogy a hangszigetelt rész 900 mm hosszú. A csonkok ezen kívül esnek, ezt a Méretek szakasz rajza mutatja.

Van rövidebb vagy hosszabb SAR hangcsillapító?

Igen, a 600 mm-es változatot a SAR 600 MM oldalon találja. Az 1200 mm-es változatból a SAR 1200 MM oldalon választhat.

Mennyit csillapít a SAR 500?

Az oktávsávonkénti értékeket a Hangcsillapítás szakasz táblázata adja meg, a SAR 500 sora kiemelve.

Felszerelhető kültéren?

Nem. A beépítés feltételeit a Beépítés részben találja.

Milyen tartozék kell a szereléshez?

A hozzá ajánlott tartozékokat a Tartozékok a szereléshez szakaszban találja.
