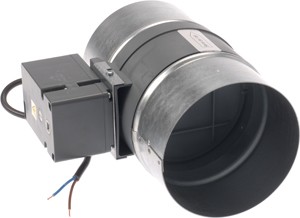

KRK-A 160 pillangószelep motoros mozgatással
131 €
KRK-A 160 pillangószelep motoros mozgatással
131 €
A KRK-A 160 pillangószelep motoros mozgatással a Cairox kör keresztmetszetű légmennyiség szabályzója 160 mm-es légcsatornához. Motoros meghajtóval működik: feszültség alatt nyíló, feszültségmentes állapotban rugó-visszatérítésű, így áramszünetkor magától zár.
Szellőző és légkondicionáló rendszerekben, valamint elszívó ernyőknél használható, korlátlan ideig lehet feszültség alatt, és a teljesítményfelvétele 2,5 W. A szabályzólap tűzálló műanyag, a két csatlakozó csonk horganyzott acél. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Daten
Verfügbarkeit:
Azonnal
Rohrdurchmesser:
160
Hersteller:
Cairox
Material:
Acél / Műanyag
Rohrprofil:
Kör alakú
Max. Druck:
200 Pa
Spannung:
230
Leistungsaufnahme:
2,5 W
Einsatzbereich:
Légcsatornába építhető
Lufttemperaturbereich (°C):
max. +60
Produktfamilie:
Cairox KRK-A
Länge (mm):
200
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Details
KRK-A 160: motoros pillangószelep 160 mm-es légcsatornába
A KRK-A 160 pillangószelep motoros mozgatással a Cairox kör keresztmetszetű légmennyiség szabályzója 160 mm-es légcsatornához. ON-OFF motoros meghajtóval működik: feszültség alatt nyit, feszültségmentes állapotban pedig a rugó visszazárja.
A gyártó szellőző és légkondicionáló rendszerekben, valamint elszívó ernyőknél a légmennyiség szabályzására szánja. Folyamatos működésre készült, korlátlan ideig lehet feszültség alatt.
Melyik méret kell Önnek?
A KRK-A méretei a Cairox adatlapja szerint; kiemelve az a változat, amelyet most néz.
| Méret | Légcsatorna | Csonk Ø D | h | L |
|---|---|---|---|---|
| KRK-A 100 | Ø 100 | 99 | 100 | 200 |
| KRK-A 125 | Ø 125 | 124 | 100 | 200 |
| KRK-A 150 | Ø 150 | 149 | 100 | 200 |
| Ön ezt nézi: KRK-A 160 | Ø 160 | 159 | 100 | 200 |
| KRK-A 200 | Ø 200 | 199 | 100 | 200 |
A szelepet a légcsatorna névleges átmérője szerint válassza: a KRK-A 160 például a 160 mm-es csőhöz való. A táblázat számai milliméterben értendők; a betűket a lenti méretrajz mutatja.
A KRK-A a webáruház Pillangószelepek kategóriájába tartozik. Ha nem kell motoros mozgatás, a légtömör pillangószelepet kézi mozgatással is kínáljuk.
Miért ezt válassza?
A Cairox adatlapja szerint.
Áram alatt nyit, áramszünetben magától zár
A 230 V-os, kétvezetékes meghajtómotor feszültség alatt nyitja a pillangólapot. Ha a feszültség megszűnik, a rugó-visszatérítés automatikusan zárja a szelepet. A teljesítményfelvétele 2,5 W, és korlátlan ideig lehet feszültség alatt.
Két légcsatorna közé építhető
A szelepet két kör keresztmetszetű légcsatorna közé kell beépíteni, a két horganyzott acél csatlakozó csonkjával. Minden méretben 200 mm hosszú, és a motordoboz 100 mm-re nyúlik ki a cső palástja fölé.
Tűzálló műanyag lap, horganyzott acél csonkok
A szabályzólap és a meghajtó burkolata tűzálló műanyagból készül, a ház és a pillangólap fekete. A műanyag ház és lap M1 tűzvédelmi osztályú, a két csatlakozó csonk horganyzott acél.
Műszaki adatok
A Cairox szerelési dokumentuma, B.04 adatlapja (2021) és a 2024-es angol kiadás szerint.
| Jellemző | Érték |
|---|---|
| Gyári típus | Cairox KRK-A 160 |
| Légcsatorna | 160 mm |
| Csonk külső átmérője (ØD) | 159 mm |
| Hossz (L) | 200 mm |
| Motordoboz a cső fölött (h) | 100 mm |
| Működés | ON-OFF: feszültség alatt nyit, feszültségmentes állapotban rugó-visszatérítéssel zár |
| Tápfeszültség | 230 V, kétvezetékes bekötés, 2 × 0,75 mm² |
| Csatlakozókábel | kb. 20 cm hosszú |
| Teljesítményfelvétel | 2,5 W |
| Nyomaték | 0,3 Nm |
| Válaszidő (nyitás és zárás) | 8 másodperc |
| Állások | teljesen nyitott vagy teljesen zárt, köztes helyzet nincs |
| Max. működési nyomás | 200 Pa |
| Max. üzemi hőmérséklet | 60 °C |
| Relatív páratartalom | legfeljebb 90 % |
| Üzemi ciklusok száma | 3000 |
| Üzemidő | korlátlan ideig lehet feszültség alatt |
| Anyag | M1 tűzvédelmi osztályú műanyag ház és pillangólap, horganyzott acél csonkok |
| Szín | fekete ház és pillangólap, horganyzott acél csonkok |
A válaszidőt a Cairox 2021-es adatlapja visszajelző időnek nevezi.
Méretek
A Cairox adatlapjának méretrajza; a számokat a Melyik méret kell Önnek? táblázat adja.
- ØD: a csatlakozó csonk külső átmérője, a névleges méretnél 1 mm-rel kisebb.
- h: ennyire nyúlik ki a motordoboz a cső palástja fölé, minden méretnél 100 mm.
- L: a szelep teljes hossza, minden méretnél 200 mm.
- A KRK-A 160 méretei: ØD = 159 mm, h = 100 mm, L = 200 mm.
Beépítés és bekötés
A Cairox szerelési dokumentuma és adatlapja szerint.
- A szelepet két kör keresztmetszetű légcsatorna közé kell beépíteni, úgy, hogy karbantartáshoz könnyen hozzáférhető maradjon.
- Beszerelés előtt ellenőrizze a szelepen feltüntetett légáramlási irányt.
- A légcsatornák végét a horganyzott acél csonkon át a műanyag test széléig kell csúsztatni, és ragasztószalaggal vagy bilinccsel rögzíteni.
- A műanyag testbe és a két oldalán lévő 20 mm-es sávba csavart behajtani tilos, mert a pillangólap elakadhat; ezen a sávon túl legfeljebb 20 mm hosszú csavar használható.
- A fém csonkot a műanyag részről leszerelni, a pillangólapot kézzel mozgatni nem szabad, mert a motor károsodhat.
- Ütközőt, amely a lap teljes nyitását vagy zárását akadályozza, nem szabad felszerelni.
- A motor 230 V-os betápot kap, kétvezetékes bekötéssel, 2 × 0,75 mm²-es vezetéken.
- Feszültség alatt a szelep nyitva áll, és korlátlan ideig maradhat így.
- Kikapcsoláskor vagy áramszünetkor a rugó-visszatérítés automatikusan zárja.
Kapcsolási rajzot a Cairox anyagai nem tartalmaznak; a bekötésben szakértő munkatársaink segítenek.
Gyári dokumentumok
A Cairox magyar nyelvű adatlapja a műszaki adatokat, a termékfotót, a méretrajzot és a mérettáblát tartalmazza, a szerelési dokumentum a felépítést, a motor adatait és a szerelési előírásokat.
Tartozékok a szereléshez
Azonos átmérőjű spirálkorcolt légcsatorna, aluszalag és gumis bilincs a webáruházból.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A 160 mm névleges átmérőjű, kör keresztmetszetű légcsatornába: a csatlakozó csonk külső átmérője 159 mm, a szelep hossza 200 mm.
A szelep feszültségmentes állapotban a rugó-visszatérítés révén automatikusan zár.
Igen: a Cairox szerint korlátlan ideig lehet feszültség alatt, a teljesítményfelvétele 2,5 W.
Nem: a KRK-A ON-OFF meghajtású, csak teljesen nyitott vagy teljesen zárt állásba állítható, köztes helyzetbe nem.
A cső végét a horganyzott acél csonkon át a műanyag test széléig kell csúsztatni, és ragasztószalaggal vagy bilinccsel rögzíteni. A műanyag testbe és a mellette lévő 20 mm-es sávba csavart behajtani tilos.
A Cairox adatlapja a beépítési helyzetről nem ír, csak annyit, hogy a szelep két kör keresztmetszetű légcsatorna közé építendő. Ilyen beépítés előtt kérje munkatársaink tanácsát.
A gyártó legfeljebb 60 °C-os üzemi hőmérsékletet és 200 Pa működési nyomást ad meg. Tartósan magas páratartalom mellett nem szabad működtetni, 90 % relatív páratartalom felett soha.
