Red-Ring KN2-AP60 AT Ventilator mit Nachlaufrelais

Welche Variante brauchen Sie?

Derselbe Ventilator mit anderer Steuerung — ein Klick auf den Preis öffnet das Produkt

Alle Varianten sind dasselbe Gerät und unterscheiden sich nur in der eingebauten Steuerung. Der Preis der Größe 60 und der Größe 100 ist bei jeder Steuerung gleich. Wenn Sie nicht sicher sind, welche Sie brauchen, fragen Sie unsere Mitarbeiter.

Technische Daten

Laut Katalog und Montageanleitung des Herstellers — die Daten aller vier Geräte; hervorgehoben ist die Variante, die Sie gerade ansehen.

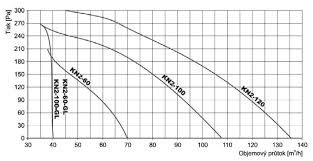

Die Luftleistungs- und Druckwerte stammen aus einer Messung nach DIN 24163 Teil 1 und 2, mit eingebautem Filter und eingebauter Schalldämmmatte — also vom tatsächlich montierten Gerät, nicht vom nackten Motor. In der Tabelle stehen die beiden Endpunkte der Messung: frei ausblasend, ohne Gegendruck, 69 beziehungsweise 107 Kubikmeter pro Stunde, bei vollständig verschlossenem Rohrende 210 beziehungsweise 270 Pascal. Dazwischen liefert der Ventilator so viel, wie der Widerstand des Rohrs zulässt — das können wir anhand des Dimensionierungsdiagramms sagen. Wenn Sie für die Planung die vollständige Kennlinie benötigen, fordern wir sie beim Hersteller an; rufen Sie uns an.

Wie funktioniert das Nachlaufrelais?

Das werkseitige Nachlaufrelais (KN-ZVR) wird über den Lichtschalter gesteuert und startet verzögert: Der Ventilator läuft nach dem Einschalten etwa eine Minute später an und läuft dann je nach Einschaltdauer 1–11 Minuten nach. Wenn Sie das WC nur kurz betreten, startet der Ventilator gar nicht erst — das ist beabsichtigt, so läuft er nicht unnötig.

Der Schalter kann der Lichtschalter des Raums sein, er kann aber auch unabhängig davon sein. Eine separate Steuerung müssen Sie dafür nicht kaufen, die Elektronik ist im Gerät.

Abmessungen

Maßzeichnung des Herstellers — alle Maße in Millimetern

Die Frontabdeckung misst 260 × 260 Millimeter, das Gehäuse ist 82 Millimeter tief. Der Ausblasestutzen hat in der Normalausführung Ø50 Millimeter und lässt sich mit den mitgelieferten Adaptern auf Ø80 oder Ø100 Millimeter erweitern — in der Brandschutzausführung Ø80. Am rechten Rand der Zeichnung ist die Schalldämmmatte zu sehen, sie ist 43 Millimeter dick. Das Gerät wiegt 2,6 Kilogramm, in der Brandschutzausführung 2,7. Das Gehäuse deckt auch eine Schachtöffnung von 125 × 260 Millimetern ab.

Wie viele Geschosse verträgt ein Strang?

Das Dimensionierungsdiagramm des Herstellers für den gemeinsamen Strang

Dieses Diagramm ist der Grund, warum der KN2 nicht dasselbe ist wie ein Kleinventilator fürs Bad. Auf der waagerechten Achse steht die Nennweite der Steigleitung — des senkrechten Abluftrohrs —, von Ø100 bis Ø355, auf der senkrechten die Anzahl der Geschosse. Die schwarze Markierung zeigt den Fall, in dem pro Geschoss ein Gerät auf den Strang arbeitet, die grüne den Fall mit zwei Geräten. So sieht man schon bei der Planung, ob der Durchmesser des vorhandenen Schachts ausreicht oder ein größerer nötig ist. Die Dimensionierung erfolgt nach DIN 18017. Wenn Sie den Durchmesser des Strangs und die Anzahl der Geschosse kennen, rufen Sie uns an — wir lesen den Wert gemeinsam ab.

Warum empfehlen wir es?

Für ein Einrohrlüftungssystem ausgelegt

Der KN2 ist kein Kleinventilator für einen Wanddurchbruch, sondern Teil eines Einrohrlüftungssystems: Der Katalog des Herstellers gibt mit Dimensionierungsdiagrammen an, wie viele Geräte auf eine Steigleitung mit einem bestimmten Durchmesser arbeiten können. Deshalb setzen wir auf einen gemeinsamen Strang eines Mehrfamilienhauses dieses Gerät und keinen Axialventilator. Dieselbe Druckreserve ermöglicht es in einem größeren Einfamilienhaus, dass Bad, WC und Gäste-WC über einen einzigen Ausblaspunkt entlüftet werden.

Spaltabsaugung: kein Gitter, auf dem sich Schmutz absetzt

Die Frontabdeckung ist vollständig geschlossen, die Luft strömt durch einen umlaufenden Spalt am Rand ein. Ohne Gitter entsteht nicht der Schmutzstreifen, der sich bei Ventilatoren mit Gitterabdeckung nach einigen Monaten zeigt, und die glatte Oberfläche lässt sich mit einem Wisch sauber halten.

Filter und Rückschlagklappe serienmäßig

Unter der Frontabdeckung sitzt eine austauschbare Filtermatte, die das Laufrad und die Rückschlagklappe vor dem Schmutz schützt, der mit der einströmenden Luft kommt. Die Rückschlagklappe sitzt im Inneren des Geräts und lässt sich nach dem Herausnehmen des Lüftereinsatzes prüfen und reinigen. Eine Filterwechselanzeige finden Sie darin nicht — das ist ein Extra der deutschen Premiumgeräte —, für den Filterwechsel genügt es aber, die Frontabdeckung abzunehmen.

Ohne Werkzeug zusammensteckbar

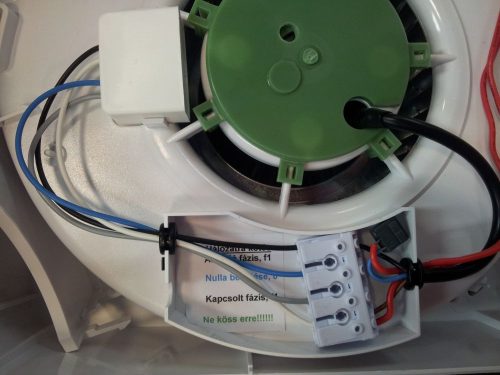

Der Lüftereinsatz schnappt in das Gehäuse ein, der Netzanschluss ist gesteckt, und das Nachlaufrelais wird in den Einsatz eingeklickt. Für den Fall, dass die Schnapper beschädigt werden, hat der Hersteller am Einsatz außerdem Sicherheitsschraublöcher vorgesehen. Für einen Elektriker ist das eine Sache von wenigen Minuten.

Kugelgelagerter Motor, IPX5

Das Laufrad läuft in Kugellagern, das Gerät ist mit der Schutzart IPX5 gegen Strahlwasser geschützt, und die Lufttemperatur darf höchstens 40 °C betragen. Für den Anschluss ist laut Hersteller ein allpoliger Trennschalter mit 3 mm Kontaktöffnungsweite vorzusehen.

Werkseitig einbaubare Steuerungen

Die sechs werkseitigen Steuerungen, wie sie der Katalog zeigt

Die meisten Steuerungen baut der Hersteller in das Gerät ein, deshalb müssen sie bei der Bestellung angegeben werden: Das Nachlaufrelais mit Sofortanlauf (KN-ZVR-E), der Hygrostat (KN-HY) und die Grundlastlüftung (KN-GL) sind als fertige Varianten in der Tabelle oben aufgeführt. Das fest eingestellte Nachlaufrelais (KN-ZVR) lässt sich dagegen auch nachträglich einbauen — es schnappt in den Lüftereinsatz ein —, fragen Sie unsere Mitarbeiter danach. Der Bewegungssensor (KN-BWS) und die federunterstützte Rückschlagklappe für die Deckenmontage (KN-ERKF) sind nicht im Onlineshop gelistet; erkundigen Sie sich danach bei unseren Mitarbeitern.

Die Filtermatte ist ein Verschleißteil, Sie finden sie im nächsten Abschnitt. Die Zubehörliste des Herstellers sieht zwischen Ausblasestutzen und Steigleitung ein flexibles Aluminiumrohr mit Ø80 Millimetern vor (KN-AF 82).

Zubehör aus unserem Onlineshop

Für den Aufputz-KN2 aus dem Onlineshop

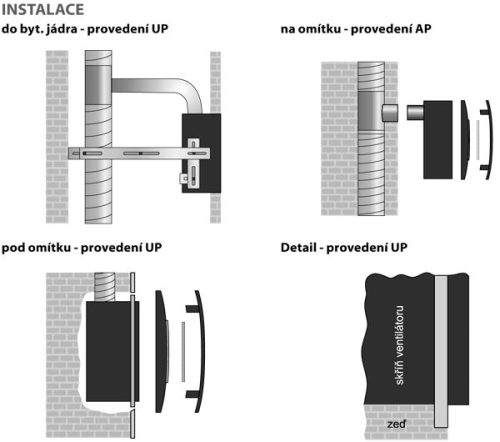

Worauf Sie beim Einbau achten sollten

Der Ausblasestutzen muss immer oben sein, links oder rechts. Nach unten gedreht und bei Deckenmontage funktioniert die Schwerkraft-Rückschlagklappe nicht; bei schrägem Einbau sinkt außerdem die Lebensdauer des Motors, und der Schallpegel steigt um 3 dB(A). Wenn das Gerät an die Decke montiert werden muss, fertigt Red-Ring eine Ausführung mit federunterstützter Rückschlagklappe (KN-ERKF) — diese muss bei der Bestellung angegeben werden.

Die Abluftleitung bis zum Strang soll so kurz wie möglich sein. Die Abluft von Bad und WC muss getrennt von der Küchenabluft in einem eigenen Rohr über das Dach geführt werden; das schreibt DIN 18017 vor. Ist eine raumluftabhängige Feuerstätte (Gasboiler, Kamin) vorhanden, muss für ausreichende Zuluft gesorgt werden. Der elektrische Anschluss ist von einem Elektriker auszuführen.

Wofür dieser Ventilator nicht geeignet ist: die Lüftung großer, muffiger Kellerräume, Ladenlokale, Solarien oder Fitnessräume. Dafür ist ein Rohrventilator mit größerer Luftleistung und höherem Druck nötig — auch dabei helfen wir gerne.

Zum Vergleich

Derselbe Ventilator im anderen Gehäuse: Unterputz-KN2-UP zum Einbau in die Wand. Für dieselbe Aufgabe in derselben Kategorie: Helios ELS und Maico ER (die beiden deutschen Premiumgeräte, mit waschbarem oder austauschbarem Filter), aus der Aufputzausführung der Maico ER-AP und für die preisbewusstesten Käufer der Elicent Elix, der allerdings nur an ein 100er-Rohr angeschlossen werden kann. Das gesamte Angebot finden Sie in der Kategorie Radial-Badlüfter.
