Ventilátor egység fedéllel és szűrővel süllyesztett házba történő beszereléshez
A Maico ER sorozat süllyesztett rendszerű ventilátor betétek, amelyek a külön rendelhető ER-UP/G, ER-UPD vagy ER-UPB süllyesztett házba épülnek be. A falon csak az elegáns, 250×250 mm-es előlap látszik – teljesen sík felületet eredményezve.
Két teljesítményfokozatban érhető el: az ER 60 (62 m³/h, 36 dB) kisebb fürdőszobákhoz és WC-khez, az ER 100 (101 m³/h, 45 dB) nagyobb helyiségekhez és kétszobás elszíváshoz. Mindkettő ugyanabba a süllyesztett házba illik – a betét bármikor cserélhető.
Az ER 60 9 változatban, az ER 100 11 változatban kapható. A háromfokozatú (D) és rádiós távvezérlős (RC) kivitel kizárólag ER 100-ként létezik. Az ER 100 fordulatszám-szabályozható is – az ER 60 nem.
A Maico ER 60/100 hivatalos, gyártói adatlapja tartalmazza az összes fontos műszaki adatot – légszállítási teljesítményt, nyomás- és zajszinteket, méreteket, elektromos csatlakozási adatokat, valamint az egyes változatok funkcióit.

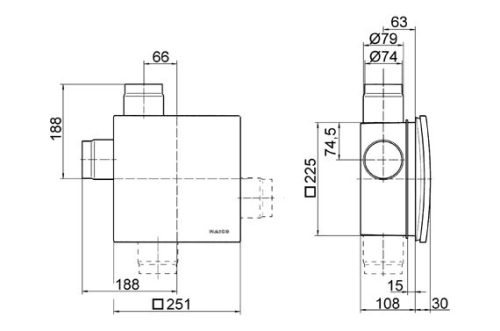

Minden méret milliméterben értendő

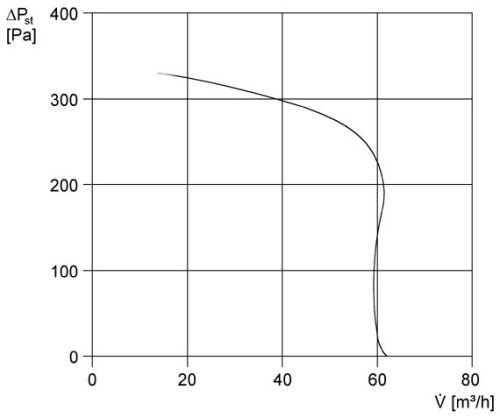

A ventilátorok nyomás-térfogatáram diagramjai
ER 60
ER 100
Tudta? A TÜV Bayern mérése szerint az ER ventilátorok szivárgási rátája kevesebb mint 0,01 m³/h – gyakorlatilag légzáró! Amikor a ventilátor nem jár, szinte semennyi levegő nem áramlik át rajta.
10m² alatti helyiségekhez
10m² feletti helyiségekhez · Három-fokozatú és RC változatban is
* Utánfutás és bekapcs. késleltetés opcionális kapcsoló (pl. világításkapcsoló) használatával érhető el.
Az ER 60 és ER 100 összes változatára azonos
A Ventilátorház a Budapest 18. kerületében, a Királyhágó utca 30. található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal és hibátlan véleményekkel. Ha kérdése van, hívja munkatársainkat bizalommal a +36-70-369-9944 telefonszámon!
Az ER sorozat nem a falra ül rá, hanem a falba épül: a külön rendelhető süllyesztett ház (ER-UP/G, ER-UPD vagy ER-UPB) fogadja be a ventilátor betétet. Az eredmény a fal síkjával teljesen egy vonalban lévő megjelenés – csak a 250×250 mm-es előlap látszik.
A pattintós rögzítés és az elektromos csatlakozó dugó révén a betét pillanatok alatt behelyezhető és kivehető. Az előlap ±5°-ban elforgatható, így ferdén beépített ház esetén is igazítható. Ugyanaz a ház használható ER 60-hoz és ER 100-hoz – a betét bármikor cserélhető.
A G, GVZ és H változatok kétfokozatúak: az 1. fokozat folyamatosan, szinte hangtalanul biztosítja az alapszellőzést. ER 60-nál 35 m³/h, 25 dB, 10 W – ER 100-nál 35 m³/h, 26 dB, 9 W. A 2. fokozat csak szükség esetén kapcsol be.
Az alapszellőzés megakadályozza a penészesedést és biztosítja a folyamatos légcserét – különösen fontos energiahatékony, jól szigetelt épületeknél, ahol a természetes légcsere minimális.
Kizárólag az ER 100-ban érhető el a D (háromfokozatú) és RC (rádiós) változat. A D három fokozata: 35 m³/h (27 dB), 60 m³/h (36 dB) és 100 m³/h (45 dB) – mindig az aktuális igényhez igazítható. Háromfokozatú kapcsolóval vezérelhető.
Az RC változat rádiós távvezérlővel működik (adó külön rendelhető) – ideális utólagos beszereléshez, ahol nem akarunk új vezetéket húzni. Az ER 100 ezen felül fordulatszám-szabályozható is, az ER 60 nem.
A TÜV Bayern mérése szerint az ER ventilátorok szivárgási rátája kevesebb mint 0,01 m³/h. Amikor a ventilátor nem működik, szinte semennyi levegő nem áramlik át rajta – nincsen hőveszteség, visszaáramlás, sem szagterjedés.
Ez különösen fontos többszintes épületeknél és társasházaknál, ahol a közös szellőzőaknán keresztül a szomszédok szaga és zaja terjedhet. A meredek jelleggörbe nagy nyomást biztosít – így még hosszú csőszakaszokon is hatékonyan szellőztet.
Minden ER változat ISO Coarse 30% (G2) osztályú szűrővel rendelkezik, amely kiszűri a durva port és szennyeződéseket. A szűrő előlap levétele után, szerszám nélkül kivehető és cserélhető – az egész művelet kevesebb mint egy perc.
A rendszeres szűrőcsere (félévente ajánlott) biztosítja a légszállítás állandó teljesítményét és a motor élettartamát. A csereszűrők külön rendelhetők.
Az ER 60 (62 m³/h, 36 dB) kisebb fürdőszobákhoz és WC-khez ideális – csendesebb és takarékosabb. Az ER 100 (101 m³/h, 45 dB) nagyobb helyiségekhez, konyhákhoz és kétszobás elszíváshoz ajánlott. Az ER 100 fordulatszám-szabályozható is, és elérhető háromfokozatú (D) és rádiós (RC) változatban. Mindkettő ugyanabba a süllyesztett házba épül, a betét bármikor cserélhető.
Az ER betét önmagában nem működik – szükség van egy külön rendelhető süllyesztett házra. Három típus közül választhat: ER-UP/G (standard), ER-UPD (dupla, kétszobás szellőztetéshez) és ER-UPB (íves csatlakozóval). A ház a vakolás előtt kerül a falba, a ventilátor betét pedig utólag, pattintós rögzítéssel helyezhető be. Ugyanaz a ház használható ER 60-hoz és ER 100-hoz is.
Az ER 100 D három fix fokozatot kínál: 35 m³/h (27 dB, 10 W) csendes alapszellőzéshez, 60 m³/h (36 dB, 21 W) normál üzemhez, és 100 m³/h (45 dB, 29 W) intenzív szellőztetéshez. Háromfokozatú kapcsolóval vezérelhető. Ez a változat kizárólag ER 100-ként létezik – az ER 60-nak nincs D verziója.
A Grundlast (alapterhelés) folyamatos, alacsony fokozatú alapszellőzést jelent: a ventilátor hangtalanul biztosítja az állandó légcserét, és csak szükség esetén kapcsol teljes fokozatra. A G változat alap alapszellőzés, a GVZ időzítővel kiegészítve, a H pedig páraérzékelővel kombinálva tartalmazza ezt a funkciót. Mindkét méretben (ER 60 és ER 100) elérhető.
A szűrőcsere egyszerű, szerszámot nem igényel: vegye le az előlapot (pattintós rögzítés), húzza ki a szűrőbetétet, helyezze be az újat, majd pattintsa vissza az előlapot. Az egész művelet kevesebb mint egy perc. A szűrő félévente történő cseréjét javasoljuk.
