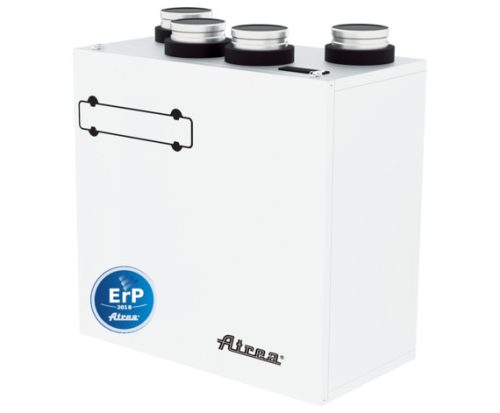

ATREA DUPLEX 360 Pro-V.CP hővisszanyerős szellőztető 350 m3/h

Melyik változat kell Önnek?

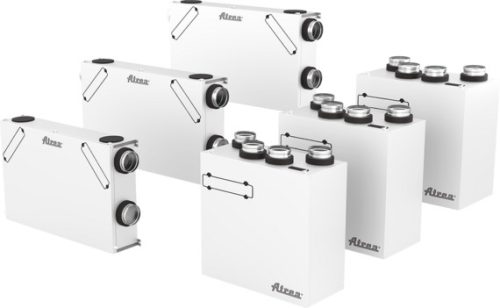

Így különböznek egymástól az ATREA DUPLEX Pro-V változatok webáruházunkban; kiemelve az a változat, amelyet most néz.

A légszállítás a táblázatban 100 Pa nyomásveszteségre érvényes. Az ATREA kínálatában a 160 Pro-V CP vezérléssel, mindhárom méret pedig CF nélküli aMotion vezérléssel is szerepel. Ezekről munkatársainknál érdeklődhet.

Miért ezt válassza?

Ellenáramú lemezes hőcserélő

A készülék közepén ellenáramú, műanyag lemezes hőcserélő van. A légáramlástól függő hővisszanyerési hatékonyságot a diagram mutatja, mindhárom méretre. Amikor az elszívott levegő lehűl, a pára kicsapódik a hőcserélő falán, és ez tovább növeli a hővisszanyerés hatékonyságát. Az EU-s energiacímkézés módszerével mért hőhatásfoka 81,9 %.

Éjszakai hűtés nyáron, by-pass zsaluval

A készülékbe szervomotoros by-pass zsalu van beépítve, amelyet a vezérlés önműködően kapcsol. Nyáron a friss levegő a by-pass zsalun át megkerülheti a hőcserélőt, ez az éjszakai hűtés üzemmód. Az ábra bal oldala a hővisszanyerős, a jobb oldala a by-passos üzemet mutatja.

Belső felépítés, szigetelt burkolat

A burkolat kívül festett horganyzott lemez (RAL 9010), középen 30 mm vastag ásványgyapot, belül horganyzott lemez. A levegőt két EBM radiális ventilátor mozgatja. A rajzon a számok ezeket jelölik: 1 hőcserélő, 2 befúvó ventilátor, 3 elszívó ventilátor, 4 frisslevegő-szűrő, 5 az elszívott levegő szűrője, 6 vezérlés sorkapoccsal, 7 csatlakozócsonk, 8 by-pass zsalu. A csatlakozócsonkokon nem képződik hőhíd.

Szűrőcsere a szervizajtó kinyitása nélkül

A friss és az elszívott levegő egy-egy kihúzható szűrőn halad át. Alapkivitelben ISO Coarse 90% (G4) osztályú szűrő van benne, helyette ISO ePM1 55% (F7) szűrő is választható. A szűrőket külön kis ajtón át lehet cserélni, ehhez a nagy szervizajtót nem kell kinyitni. Csere előtt ki kell kapcsolni a készüléket. Ezután a szűrő fedelét a mélyedésénél fogva kell kinyitni, és a régi szűrőt ki kell húzni. Az új szűrőt be kell tolni, végül a fedelet vissza kell zárni.

CP: alap vezérlés

A CP vezérléshez a CPA érintős kijelzős vagy a CPB forgatógombos fali kezelő való. A teljesítmény 10 és 100 % között állítható, a CPA kezelővel heti naptárral is. Egy külső bemenetre a fürdőszoba vagy a WC kapcsolója köthető, ezzel a teljesítmény megnövelhető. A 0-10 V-os bemenet CO2- vagy páraérzékelő jelét fogadja. A CP vezérlés elektromos elő- és utófűtőt, valamint a befúvó és az elszívó ág elzáró zsaluit is vezérli.

Műszaki adatok

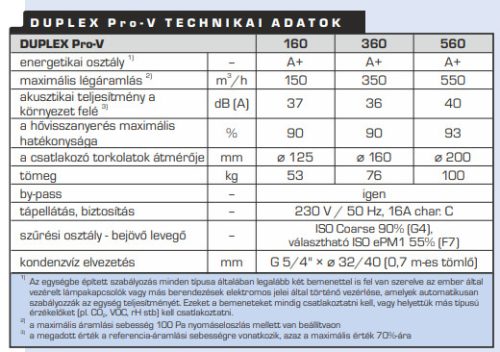

A három méret adatait egy táblázatban gyűjtöttük össze, a most nézett méret oszlopát a fejlécben jelöltük.

Az EU-s energiacímkén az energiaosztály, a hangteljesítmény és a legnagyobb légszállítás olvasható.

Gyártója a csehországi ATREA s.r.o. Székhelye Jablonec nad Nisouban van.

Nyomástartalék és teljesítményfelvétel

A görbe a legnagyobb nyomástartalékot mutatja a légáramlás függvényében, ISO Coarse 90% (G4) szűrővel. A kék pont a referencia-légáramlás (a legnagyobb légáram 70 %-a, 50 Pa), a fehér pont a legnagyobb légszállítás (100 Pa). A pontok mellett az egész készülék teljesítményfelvétele áll, a két ventilátorral és a vezérléssel együtt.

Méretek

Minden méret milliméterben értendő.

A négy csatlakozócsonk a készülék tetején van: a friss levegő beszívása (ODA), a lakásból elszívott levegő (ETA), a lakásba befújt levegő (SUP) és a kidobott levegő (EHA).

Beépítés

Elhelyezés

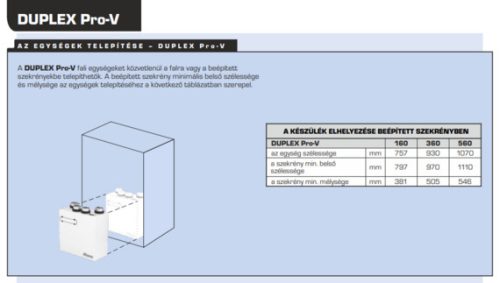

A DUPLEX Pro-V közvetlenül a falra vagy beépített szekrénybe szerelhető. A szekrény legkisebb belső méreteit ez a táblázat mutatja.

Kondenzvíz-elvezetés

• Hővisszanyerés közben a hőcserélőben kicsapódó víz az elszívott levegő áramlási irányában folyik ki, és a készülékből a szennyvízcsatornába távozik.
• A szállítás része a G 5/4"-os kondenzvízcsonk és a 300-700 mm hosszú, G 5/4" × Ø 32/40 mm-es flexibilis csatlakozó.
• A csatornához könyök (például HT DN 32), szagelzáró (például HL138) és DN 32-es csatornacsatlakozás kell.

Elektromos bekötés és üzembe helyezés

• Az üzembe helyezés kötelező, és csak olyan szerviztechnikus végezheti, akinek az ATREA erre a készüléksorozatra érvényes szervizjogosultságot adott.
• A beépített vezérlés legalább két bemenetére a világításkapcsolók vagy más, a teljesítményt automatikusan szabályozó eszközök jelét lehet kötni.
• Ezeket a bemeneteket mindig be kell kötni, vagy helyettük más érzékelőt, például CO2-, VOC- vagy páraérzékelőt kell csatlakoztatni.
• A CP vezérlés fali kezelőjének kábele legfeljebb 25 m, az aMotion kezelőié legfeljebb 50 m hosszú lehet.
• Az aMotion vezérlés UTP CAT 5e kábellel csatlakozik a hálózatra, és Modbus TCP protokollal felsőbb épületfelügyeleti rendszerbe is beköthető.

Választható fűtők

• Választható tartozékként EDO elektromos fűtő építhető a készülékbe.
• Előfűtőként a hőcserélő fagyvédelmét is ellátja, utófűtőként a befújt levegőt melegíti.
• A beépített EDO fűtő nem csökkenti a készülék nyomástartalékát.
• A légcsatornába építhető EPO-V elektromos fűtő, aMotion vezérléssel pedig a TPO EC THV melegvizes utófűtő is választható.

Üzemeltetés és karbantartás

• A szűrőcserét, a készülék belsejének és a hőcserélőnek a tisztítását a felhasználó is elvégezheti.
• Az elektromos részeket érintő munkát csak az ATREA tanúsított szervizhálózatához tartozó szerviztechnikus végezheti.
• Mielőtt kinyitja a készülék ajtaját, a tápellátást mindig le kell kapcsolni: a kismegszakítóval, a biztosítós leválasztóval vagy a dugó kihúzásával, ha a készülék dugóval csatlakozik.
• A szűrőt legkésőbb akkor kell cserélni, amikor a vezérlő jelzi, poros környezetben hamarabb.
• A szűrőkazetta típusa és mérete a készülék típustábláján olvasható, a gyári pótszűrő neve FK 360 Pro-V (G4 vagy F7).
• A szűrőt csak az cserélje, aki nem allergiás a porra, és a cserét ne végezze érzékeny személy jelenlétében.
• A régi szűrőt zárt zacskóba téve a kommunális hulladékba kell dobni.
• A hőcserélő szerszám nélkül, maga felé húzva vehető ki.
• A hőcserélőt meleg, mosogatószeres vízzel kell átöblíteni, amelyben a kezét még kényelmesen tartani tudja.
• Szerves oldószert vagy klórt tartalmazó szerrel nem szabad tisztítani, mert a hőcserélő visszafordíthatatlanul károsodik.
• A hőcserélőt óvni kell a napfénytől és az UV-sugárzástól.
• Visszahelyezés előtt a tömítését szilikonolajjal ajánljuk bekenni.
• A kondenzvíz-elvezetés szifonját vízzel feltöltve kell tartani, főleg nyáron és ősszel, mert különben a csatornából levegőt szívhat a készülék.
• A készüléket nem érheti nedvesség vagy közvetlen víz.
• Minden javítást szakcégnek kell végeznie.
