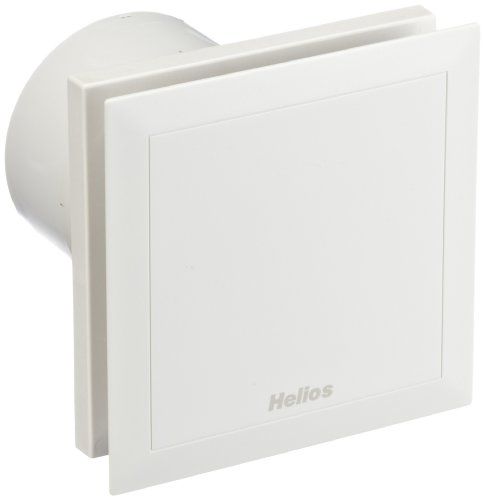

Helios M1/120 P MiniVent Kleinraumventilator
296 €
Helios M1/120 P MiniVent Kleinraumventilator
296 €
Der Helios M1/120 P MiniVent Axial-Kleinraumventilator startet mit Präsenzmelder, ohne Lichtschalter: Er schaltet ein, wenn jemand den Raum betritt, und schaltet nach dem Verlassen des Raums wieder ab — es beginnt die 6-minütige Nachlaufzeit, wenn keine weitere Bewegung erkannt wird. Auf hoher Stufe beträgt sein Volumenstrom 170 Kubikmeter pro Stunde, auf niedriger Stufe 150 Kubikmeter pro Stunde, und in dieser Betriebsart beträgt sein Geräuschpegel in 3 m Abstand 32 dB(A). Sein Anschlussstutzen hat Ø118 mm, für Rohre der Nennweite 120 und 125.

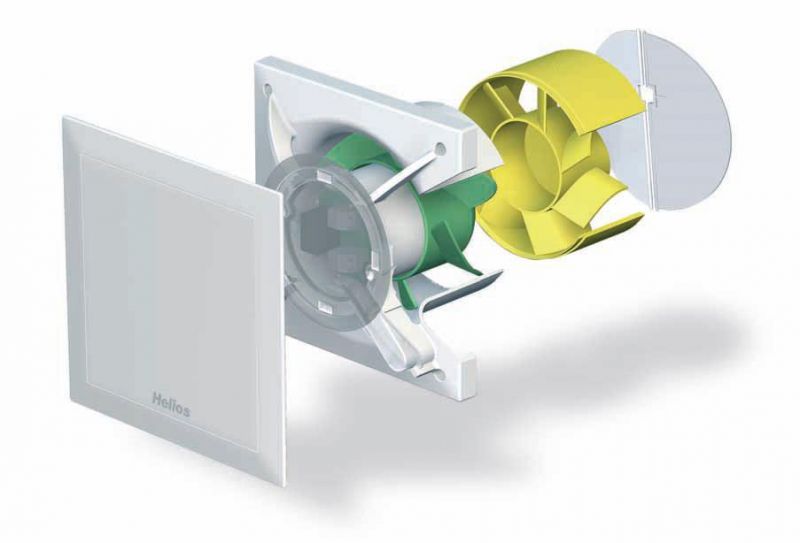

Er wird von Helios in Deutschland entwickelt, sein Laufrad läuft auf Kugellagern, im Anschlussstutzen ist die Rückluftsperrklappe serienmäßig eingebaut, und die komplett geschlossene Fassade vermeidet den Einblick in die Ventilatorschmutzzone. Mit Schutzart IPX5 kann er auch in der Nähe der Dusche montiert werden. Bei der Dimensionierung und der Auswahl des Zubehörs helfen Ihnen unsere fachkundigen Mitarbeiter.
Komfortfunktionen
Komfortfunktionen:
Max. Luftdurchsatz
Max. Luftdurchsatz:
Daten
Luftstromtyp:
Axial
Verfügbarkeit:
Sofort lieferbar
Rohrdurchmesser:
125
Komfortfunktionen:
Bewegungsmelder
Montagemethode:
Wand- und Deckenmontage
Geräuschpegel:
Leise
Max. Luftdurchsatz:
170 m3/h
Hersteller:
Helios
Lagertyp:
Kugellager
Geschwindigkeitsstufen:
Mehrstufig
Lamelle:
Rückschlagklappe
Rohr einsteckbar:
Nein
Schutz:
IPX5
Farbe:
Weiß
Material:
Kunststoffgehäuse
Max. Druck:
53 Pa
Spannung:
230
Größe:
176 x 176
EAN:
4010184063636
Anzahl der Phasen:
1
Motorpole:
2
Max. Stromaufnahme:
0,09 A
Gewicht:
1,05
Leistungsaufnahme:
13 W
Nenndrehzahl (min⁻¹):
2 350
Lufttemperaturbereich (°C):
max. +40
Artikelnummer des Herstellers:
06363
Produktfamilie:
Helios MiniVent M1
Schalldruck in 3 m (dB(A)):
36
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Details
Helios M1/120 P MiniVent: mit Präsenzmelder, ohne Schalter
Der Helios M1/120 P MiniVent Axial-Kleinraumventilator startet mit Präsenzmelder, ohne Lichtschalter: Er schaltet ein, wenn jemand den Raum betritt, und schaltet nach dem Verlassen des Raums wieder ab — es beginnt die 6-minütige Nachlaufzeit, wenn keine weitere Bewegung erkannt wird. Auf hoher Stufe beträgt sein Volumenstrom 170 Kubikmeter pro Stunde, auf niedriger Stufe 150 Kubikmeter pro Stunde, und in dieser Betriebsart beträgt sein Geräuschpegel in 3 m Abstand 32 dB(A). Sein Anschlussstutzen hat Ø118 mm, für Rohre der Nennweite 120 und 125.
In dieser Variante ist ein Präsenzmelder eingebaut: Der Ventilator startet, wenn jemand den Raum betritt, und schaltet nach dem Verlassen des Raums wieder ab — es beginnt die 6-minütige Nachlaufzeit, wenn keine weitere Bewegung erkannt wird. Ein Lichtschalter ist dafür nicht nötig, deshalb eignet er sich auch für die barrierefreie Nutzung — es muss nichts gedrückt werden, und das Ausschalten kann nicht vergessen werden. In gemeinsam genutzten Waschräumen und Umkleideräumen ist dies die bequemste Lösung.
Der Hersteller empfiehlt diese Baugröße für kleinere bis mittelgroße Räume, im Privatbereich ebenso wie im Gewerbe- oder Industriebereich: für Badezimmer, Waschraum, Umkleideraum, Waschküche und Teeküche. Für die Lüftung großer Verkaufsräume, Werkstätten oder Lager ist dieses Gerät nicht geeignet — dafür braucht es einen Industrieventilator, und auch dabei helfen wir gerne. Die Serie M1 wird von Helios in Deutschland entwickelt, die Fassadenfront ist komplett geschlossen, ein mehrfach preisgekröntes Design, und die Luft strömt allseitig ein — die geschlossene Fassade vermeidet den Einblick in die Ventilatorschmutzzone, und die glattflächige Fassadenfront lässt sich mit einem Wisch sauber halten.
Datenblatt
Die offizielle Katalogseite von Helios enthält die technischen Daten aller drei Baugrößen und aller Varianten des MiniVent M1, die Kennlinien, die Maßzeichnungen und die Schaltplan-Nummern. Sie ist für Elektriker, Architekten und alle nützlich, die genaue Daten für den Einbau suchen. Die Best.-Nr. dieser Variante lautet 06363.
i
Wussten Sie schon? Wenn der Raum eine abgehängte Decke hat und Sie das Lüftungsrohr oberhalb der Decke führen möchten, ist dies nicht die richtige Wahl — dafür braucht es einen Radialventilator mit Unterputzgehäuse, auch wenn die Rohrstrecke kurz ist. Der M1 ist dafür gebaut, durch die Wand, über ein kurzes Rohrstück, direkt ins Freie zu lüften.
Technische Daten
Vergleich der vier Ø120-Varianten; hervorgehoben ist die Variante, die Sie gerade ansehen.
| M1/120 | M1/120 N/C | M1/120 F | M1/120 P | ||
|---|---|---|---|---|---|
| Best.-Nr. | 06360 | 06361 | 06364 | 06363 | |
| Ausführung | Standardmodell mit zwei Drehzahlstufen | Nachlauf- und Intervallbetrieb | Feuchteverlaufssteuerung | Präsenzmelder | |
| Fördervolumen freiblasend | m³/h | 170 / 150 | |||
| Volumenstrom bei 31 Pa Widerstand | m³/h | 120 | |||
| Maximale Druckerhöhung | Pa | 53 | |||
| Leistungsaufnahme | W | 13 / 10 | |||
| Nennstrom | A | 0,09 / 0,08 | |||
| Schalldruckpegel in 3 m | dB(A) | 36 / 32 | |||
| Drehzahl | 1/min | 2350 / 2050 | |||
| Laufrad-Ø | mm | 111 | |||
| Anschlussstutzen | mm | Ø118 (für Rohre 120 und 125) | |||
| Spannung / Frequenz / Phase | V / Hz | 230 / 50 / 1 | |||
| Nachlaufzeit, einstellbar | Min. | – | 6, 10, 15, 21 | 6, 12, 18, 24 | 6 |
| Intervallbetrieb, einstellbar | Std. | – | 0, 8, 12, 24 | – | – |
| Anlaufverzögerung | s | – | 0, 45, 90, 120 | 0 oder 45 | – |
| Grenzwert Feuchte, einstellbar | % | – | – | 60, 70, 80, 90 | – |
| Rückluftsperrklappe | Serienmäßig eingebaut, entfernbar | ||||
| Elektrische Zuleitung NYM-O | mm² | 3 × 1,5 | 4 × 1,5 | 4 × 1,5 | 3 × 1,5 |
| Schaltplan-Nr. | 915 | 917 | 919 | 918 | |
| Schutzart | IPX5, Schutzklasse II | ||||
| Max. Fördermitteltemperatur | °C | +40 | |||
| Gewicht | kg | 1,05 | |||
Abmessungen
Alle Maße in Millimetern
Die Fassade misst 176 × 176 mm und steht 39 mm von der Wand ab. Der Anschlussstutzen hat Ø118 mm. Das Gerät wird 116 mm tief in die Wand eingebaut; bei eingeschränkten Raumverhältnissen kann das Nachleitrad abgenommen werden, wodurch sich die Einbautiefe auf 70 mm reduziert. Der Bohrabstand der Befestigungsschrauben beträgt 141,5 mm, der erforderliche Wanddurchbruch 140 mm.
Kennlinie
Zum Vergrößern auf das Bild klicken
M1/120 — hohe und niedrige Stufe
Die Kurve zeigt, wie viel Luft der Ventilator in Abhängigkeit vom Gegendruck fördert, berechnet für eine Luftdichte von 1,20 kg/m³. Freiblasend fördert er auf hoher Stufe 170 Kubikmeter pro Stunde, bei 31 Pascal Widerstand 120 Kubikmeter pro Stunde, und seine maximale Druckerhöhung beträgt 53 Pascal. Der Volumenstrom der vier Ø120-Varianten ist gleich — der Unterschied liegt in der Elektronik, nicht im Ventilator.
Warum empfehlen wir es?
Präsenzmelder: Es gibt nichts zu drücken
Das Gerät erkennt eine Person, die den Raum betritt, startet und schaltet sich 6 Minuten nach dem Verlassen des Raums ab. Der Hersteller nennt dies eine barrierefreie Automatikfunktion: Es braucht keinen Schalter, es muss keine Nachlaufzeit eingestellt werden, und er läuft nicht unnötig weiter. Für den Anschluss ist eine Leitung 3 × 1,5 mm² vorgesehen, dieselbe wie beim Standardmodell.
Die Rückluftsperrklappe ist serienmäßig eingebaut
Im Anschlussstutzen sitzt die dicht schließende Rückluftsperrklappe, die nicht bei jedem Kleinraumventilator zur Grundausstattung gehört. Wenn der Ventilator stillsteht, schließt die Klappe, sodass durch das Rohr keine kalte Luft in den Raum gezogen wird. Die Klappe ist entfernbar, wenn der Einbau es erfordert.
Kugelgelagerter Motor, Einbau in jeder Lage
Die Longlife-Kugellager sind für 40 000 Betriebsstunden ausgelegt und erlauben deshalb den Einbau in jeder Lage, auch direkt in der Decke. Als Motorschutz dient ein thermischer Überlastungsschutz, und der Hersteller bezeichnet ihn als wartungsfrei — die regelmäßige Reinigung des Laufrads braucht allerdings auch dieser Ventilator, ohne sie fällt jeder Ventilator früher aus.
Auch für Bereich 1 von Nassräumen
Er entspricht dem Strahlwasserschutz IPX5 und der Schutzklasse II und kann daher im Bereich 1 gemäß DIN VDE 0100-701, also auch in der Nähe von Dusche und Badewanne, montiert werden. Schraubenlose Anschlussklemmen und ein umlaufender Kabelstauraum auf der Geräterückseite erleichtern den elektrischen Anschluss.
Zubehör für dieses Produkt
Für den Einbau mit Ø125, aus unserem Onlineshop
Häufig gestellte Fragen
Auf hoher Stufe fördert er freiblasend 170 Kubikmeter Luft pro Stunde, was für einen Raum von etwa 12–20 Quadratmetern ausreicht — für ein größeres Badezimmer, eine Waschküche, einen Umkleideraum oder den Waschraum eines Gewerbegebäudes. In der Praxis verringert der Gegendruck von Rohrstrecke und Außenwandabschluss mit selbsttätiger Verschlussklappe diesen Wert: Der Herstellerwert beträgt bei 31 Pascal Widerstand 120 Kubikmeter pro Stunde. Bei der Dimensionierung helfen wir gerne.
Der im Gerät eingebaute Präsenzmelder startet den Ventilator, wenn jemand den Raum betritt, und schaltet ihn 6 Minuten nach dem Verlassen des Raums ab. Ein Lichtschalter ist dafür nicht nötig, daher eignet er sich auch für die barrierefreie Nutzung. Für den Anschluss ist eine Leitung 3 × 1,5 mm² erforderlich, die Schaltplan-Nr. des Herstellers ist 918. Wenn Sie keine Automatik, sondern eine manuelle Lüftung wünschen, ist das Standardmodell oder die Ausführung N/C mit Nachlauf die bessere Wahl.
Der Volumenstrom und die Stutzengröße. Der M1/100 fördert 90 Kubikmeter pro Stunde mit Ø100-Stutzen, der M1/120 fördert 170 Kubikmeter pro Stunde mit Ø118-Stutzen (für Rohre 120 und 125), und der M1/150 fördert 260 Kubikmeter pro Stunde mit Ø145-Stutzen. Auch das Gehäuse wächst: Die Fassade misst 147, 176 bzw. 210 mm. Wählen Sie für einen vorhandenen Rohrdurchmesser immer die passende Baugröße, denn eine Reduzierung oder Erweiterung erzeugt Gegendruck, und damit geht Volumenstrom verloren.
Der kugelgelagerte Motor ist für 40 000 Betriebsstunden ausgelegt, deshalb funktioniert das Gerät in jeder Einbaulage — auch direkt in der Decke. Wenn jedoch eine abgehängte Decke vorhanden ist und Sie das Lüftungsrohr oberhalb der Decke führen möchten, ist dies nicht die richtige Wahl: Dafür ist ein Radialventilator mit Unterputzgehäuse geeignet, auch wenn die Rohrstrecke kurz ist.
Nein. Ein Axialventilator kommt gegen den Druck im gemeinsamen Strang nicht an: Entweder drückt er die Luft in den Raum zurück, oder er kann sie nicht abführen. Wo ein gemeinsamer Abluftstrang angeschlossen werden soll, braucht es einen Radialventilator für Rohrsysteme. Dieses Gerät ist dafür gedacht, durch die Wand, über ein kurzes Rohrstück, direkt ins Freie zu lüften.
Ja. Das Gerät entspricht dem Strahlwasserschutz IPX5 und der Schutzklasse II und ist daher im Bereich 1 gemäß DIN VDE 0100-701 einsetzbar — also auch im duschnahen Bereich des Nassraums. Den Anschluss sollte eine Elektrofachkraft ausführen.
