SAR 250 L=600 MM Kör keresztmetszetű merev hangcsillapító

Daten

Rohrdurchmesser:

250

Hersteller:

Cairox

Farbe:

Ezüst

Material:

Acél

Länge:

600

Steifigkeit:

Merev

Rohrprofil:

Kör alakú

Einsatzbereich:

Légcsatornába építhető

Schalldämmung:

50 mm ásványgyapot

Produktfamilie:

Cairox SAR

Gewicht:

7,7 kg/Stk

Details

SAR 250: hangcsillapító 250 mm-es légcsatornához

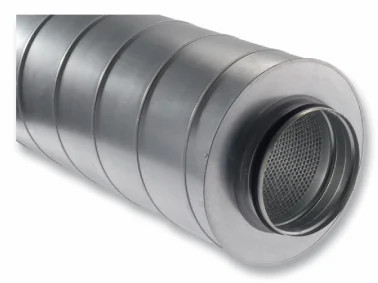

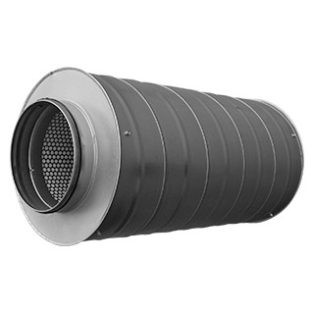

A SAR 250 L=600 kör keresztmetszetű merev hangcsillapító horganyzott acélból készül, és 250 mm névleges átmérőjű légcsatornába való. Gyártója a Cairox. A levegő a perforált belső csőben áramlik, a két cső közötti teret hangelnyelő ásványgyapot tölti ki.

Alacsony és közepes nyomású légkezelő rendszerek kör keresztmetszetű légcsatornáiba ajánljuk. Csökkenti a ventilátorok és a légkezelő egységek zaját, bármelyik irányban áramlik is a levegő. A légmennyiség-szabályzók és más légcsatorna-elemek áramlási zaját is tompítja. Áthallás-csillapítóként is beépíthető, így kevesebb zaj jut át a légcsatornán egyik helyiségből a másikba.

Melyik méret kell Önnek?

A táblázat méretenként mutatja a csőátmérőt, a külső átmérőt, a hosszt és a hangelnyelő réteget; kiemelve az a változat, amelyet most néz.

Méret	Csőátmérő (DN)	Külső átmérő (D)	Hossz (L)	Hangelnyelő réteg
SAR 080 L=600	80 mm	180 mm	600 mm	50 mm ásványgyapot
SAR 100 L=600	100 mm	200 mm	600 mm	50 mm ásványgyapot
SAR 125 L=600	125 mm	224 mm	600 mm	50 mm ásványgyapot
SAR 150 L=600	150 mm	250 mm	600 mm	50 mm ásványgyapot
SAR 160 L=600	160 mm	250 mm	600 mm	50 mm ásványgyapot
SAR 200 L=600	200 mm	300 mm	600 mm	50 mm ásványgyapot
Ön ezt nézi: SAR 250 L=600	250 mm	355 mm	600 mm	50 mm ásványgyapot
SAR 315 L=600	315 mm	400 mm	600 mm	50 mm ásványgyapot
SAR 355 L=600	355 mm	450 mm	600 mm	50 mm ásványgyapot

A SAR 600 MM hangcsillapító webáruházunkban kilenc méretben kapható, mindegyik hangszigetelt része 600 mm hosszú. A típusjel első száma a belső cső és a csatlakozócsonk névleges átmérője (DN), a második a hangszigetelt rész hossza (L) milliméterben. A SAR hangcsillapító 900 és 1200 mm-es hosszal is kapható: SAR 900 MM és SAR 1200 MM.

Más típusú hangcsillapítókat a Hangcsillapítók kategóriában talál.

Miért ezt válassza?

Horganyzott acél, perforált belső cső

A külső burkolat és a perforált belső cső horganyzott acéllemezből készül (DX51D+Z275). A horganyzott acél korrózióállósági osztálya C2 (ISO 12944).

Nem éghető ásványgyapot

A két cső közötti teret hangelnyelő ásványgyapot tölti ki, amely A1 tűzvédelmi osztályú (EN 13501), vagyis nem éghető. A réteg 50 mm vastag. A perforált belső cső és az ásványgyapot között nem szőtt poliészter fátyol van.

Gumitömítéses csatlakozócsonk

Mindkét végén csatlakozócsonk áll ki, rajta gumitömítéssel. A SAR 250 csonkjainak névleges átmérője 250 mm.

Műszaki adatok

Jellemző	Érték
Gyártói típusjel	Cairox SAR (SARG 50 250 L=600)
Csőátmérő (DN)	250 mm
Külső átmérő (D)	355 mm
Hangszigetelt rész hossza (L)	600 mm
Hangelnyelő réteg	50 mm ásványgyapot
Tömeg	7,7 kg
Burkolat és belső cső	horganyzott acéllemez (DX51D+Z275), a belső cső perforált
Korrózióállóság	C2 osztály (ISO 12944)
Hangelnyelő anyag	ásványgyapot, A1 tűzvédelmi osztály (EN 13501), nem éghető
Belső réteg	nem szőtt poliészter fátyol (spunbond)
Csatlakozás	csonk gumitömítéssel, mindkét végen
Alkalmazás	alacsony és közepes nyomású légkezelő rendszerek, kör keresztmetszetű légcsatorna
Kültéri szerelés	nem alkalmas

Hangcsillapítás

A táblázat decibelben mutatja a hangcsillapítást oktávsávonként, 63 Hz-től 8 kHz-ig, a 600 mm hosszú méretekre.

Méret	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz
SAR 080 L=600	4	9	13	26	30	32	25	24
SAR 100 L=600	4	9	11	19	33	45	40	19
SAR 125 L=600	4	6	10	19	28	33	25	18
SAR 150 L=600	3	6	9	17	30	29	24	13
SAR 160 L=600	2	5	8	16	26	26	23	10
SAR 200 L=600	0	3	7	16	22	20	13	10
SAR 250 L=600	1	2	6	13	19	15	8	6
SAR 315 L=600	0	1	4	10	12	7	4	4
SAR 355 L=600	1	1	4	10	11	6	3	3

A SAR 250 hangcsillapítása 500 Hz-en 13 dB, 1 kHz-en 19 dB, 2 kHz-en 15 dB.

Méretek

• D: a hangcsillapító külső átmérője.
• DN: a csatlakozócsonk névleges átmérője, ez a típusjel első száma.
• L: a hangszigetelt rész hossza, a csonkok ezen felül állnak ki.
• A SAR 250 külső átmérője 355 mm, a csőátmérő 250 mm, a hangszigetelt rész hossza 600 mm.

Beépítés

• Kör keresztmetszetű légcsatornába, két légtechnikai cső vagy idom közé kell beépíteni.
• Kültéri szerelésre nem alkalmas.

Gyári dokumentumok

Az angol nyelvű adatlapon a termékfotót, az anyagokat, a hangcsillapítás-táblázatot és a méretrajzot találja. A szerelésben szakértő munkatársaink segítenek.

Gyári adatlap, 50 mm-es szigetelés (2024, angol nyelvű)

Tartozékok a szereléshez

Ezeket a tartozékokat ajánljuk ahhoz, hogy a hangcsillapítót a légcsatornába építse.

Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából

A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.

Ingyenes tanácsadást kérekFelhívom most

Gyakran ismételt kérdések

Mekkora légcsatornához való a SAR 250 L=600?

A SAR 250 csatlakozócsonkja 250 mm névleges átmérőjű. Ha nem biztos a méretben, munkatársaink segítenek a választásban.

Mit jelent az L=600 a névben?

Azt, hogy a hangszigetelt rész 600 mm hosszú. A csonkok ezen kívül esnek, ezt a Méretek szakasz rajza mutatja.

Van hosszabb SAR hangcsillapító?

Igen, a 900 mm-es változatot a SAR 900 MM oldalon találja. Az 1200 mm-es változatból a SAR 1200 MM oldalon választhat.

Mennyit csillapít a SAR 250?

1 kHz-en 19 dB-t, 2 kHz-en 15 dB-t csillapít. A többi oktávsáv értékét a Hangcsillapítás szakasz táblázata adja meg, a SAR 250 sora kiemelve.

Felszerelhető kültéren?

Nem. A beépítés feltételeit a Beépítés részben találja.

Mi kell még a szereléshez?

Ugyanakkora átmérőjű spirálkorcolt csövet, gumis bilincset és aluszalagot ajánlunk hozzá. Ezeket a Tartozékok a szereléshez szakaszban találja.
