Helios M1/100 P MiniVent Kleinraumventilator
232 €
Helios M1/100 P MiniVent Kleinraumventilator
232 €
Der Helios M1/100 P MiniVent ist ein axialer Badlüfter, der per Präsenzmelder startet: Er schaltet ein, wenn jemand den Raum betritt, und 6 Minuten nach dem Verlassen wieder ab, ohne Lichtschalter. Die niedrige Stufe hat in 3 m Abstand einen Geräuschpegel von 25 dB(A), die hohe Stufe einen Volumenstrom von 90 Kubikmetern pro Stunde bei Nennweite NW 100 — das reicht für ein durchschnittliches Badezimmer von 6–10 Quadratmetern oder ein WC.

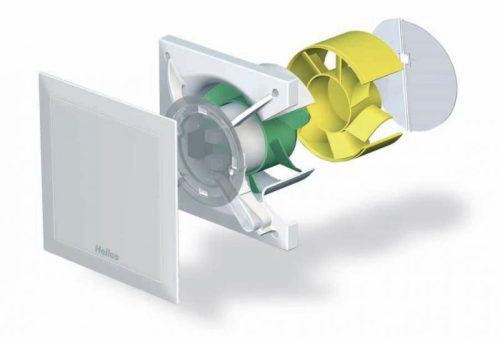

Er ist in Deutschland entwickelt, sein Laufrad läuft auf Kugellagern, im Anschlussstutzen sitzt serienmäßig die Rückluftsperrklappe, und hinter der komplett geschlossenen Fassade ist die Schmutzzone nicht zu sehen. Dank Schutzart IPX5 kann er auch in der Nähe der Dusche montiert werden. Bei der Dimensionierung und der Auswahl des Zubehörs helfen Ihnen unsere fachkundigen Mitarbeiter.
Komfortfunktionen
Komfortfunktionen:
Max. Luftdurchsatz
Max. Luftdurchsatz:
Daten
Luftstromtyp:
Axial
Verfügbarkeit:
Sofort lieferbar
Rohrdurchmesser:
100
Komfortfunktionen:
Bewegungsmelder
Montagemethode:
Wand- und Deckenmontage
Geräuschpegel:
Sehr leise
Max. Luftdurchsatz:
90 m3/h
Hersteller:
Helios
Lagertyp:
Kugellager
Geschwindigkeitsstufen:
Mehrstufig
Lamelle:
Rückschlagklappe
Rohr einsteckbar:
Nein
Schutz:
IPX5
Farbe:
Weiß
Material:
Kunststoffgehäuse
Max. Druck:
45 Pa
Spannung:
230
Größe:
147 x 147
EAN:
4010184061748
Anzahl der Phasen:
1
Motorpole:
2
Max. Stromaufnahme:
0,06 A
Gewicht:
0,80
Leistungsaufnahme:
9 W
Nenndrehzahl (min⁻¹):
2 650
Lufttemperaturbereich (°C):
max. +40
Artikelnummer des Herstellers:
06174
Produktfamilie:
Helios MiniVent M1
Schalldruck in 3 m (dB(A)):
30
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Details
Helios M1/100 P MiniVent: mit Präsenzmelder, ohne Schalter
Der Helios M1/100 P MiniVent ist ein axialer Badlüfter aus der Premium-Klasse der Kleinraumventilatoren des deutschen Herstellers, und auch in unserem eigenen Sortiment ist diese Baureihe die leiseste. Auf der niedrigen Stufe fördert er 75 Kubikmeter Luft pro Stunde, und in dieser Betriebsart liegt der Geräuschpegel in 3 m Abstand bei 25 dB(A) — dank Helios ultraSilence Technologie. Auf der hohen Stufe beträgt sein Volumenstrom 90 Kubikmeter pro Stunde bei Nennweite NW 100, was für die Lüftung eines durchschnittlichen Badezimmers von 6–10 Quadratmetern oder eines WCs ausreicht. Muss die Luft durch ein Rohr und einen Außenwandabschluss mit selbsttätiger Verschlussklappe strömen, ist dieser Wert kleiner: Laut Hersteller sind es 60 Kubikmeter pro Stunde bei 31 Pascal Widerstand.
Diese Ausführung hat einen Präsenzmelder: Der Ventilator startet, wenn jemand den Raum betritt, und schaltet 6 Minuten nach dem Verlassen ab. Ein Lichtschalter ist dafür nicht nötig, deshalb eignet er sich auch für die barrierefreie Nutzung — es muss nichts gedrückt werden, und das Ausschalten kann nicht vergessen werden. In einem gemeinsam genutzten Waschraum oder Gäste-WC ist dies die bequemste Lösung.
Dies ist ein anspruchsvolles Gerät der Premium-Klasse. Wir empfehlen es dort, wo von den Fliesen über die Sanitärobjekte bis zu den Türen und Fenstern jedes Stück sorgfältig ausgewählt wurde und auch die Lüftung keine Ausnahme sein darf. Die Serie M1 wird von Helios in Deutschland entwickelt, die Fassadenfront ist komplett geschlossen und hat ein mehrfach preisgekröntes Design, die Luft strömt allseitig ein — das vermeidet den Einblick in die Ventilatorschmutzzone, und die glattflächige Fassadenfront bleibt mit einem Wischen pflegeleicht und sauber.
Datenblatt
Die offizielle Katalogseite von Helios enthält die technischen Daten aller drei Größen und aller Ausführungen des MiniVent M1, die Kennlinien, die Maßzeichnungen und die Schaltplan-Nummern. Sie ist nützlich für Elektrofachkräfte, Architekten und alle, die für den Einbau genaue Daten suchen. Die Best.-Nr. dieser Ausführung lautet 06174.
i
Wussten Sie schon? Wenn das Badezimmer eine abgehängte Decke hat und Sie das Lüftungsrohr oberhalb der Decke führen möchten, ist dies nicht die richtige Wahl — dafür braucht es einen Radialventilator mit Unterputzgehäuse, auch wenn die Rohrstrecke kurz ist. Der M1/100 ist dafür gebaut, durch die Wand, über ein kurzes Rohrstück, direkt ins Freie zu lüften.
Technische Daten
Vergleich der vier Ø100-Ausführungen; hervorgehoben ist die Variante, die Sie gerade ansehen.
| M1/100 | M1/100 N/C | M1/100 F | M1/100 P | ||
|---|---|---|---|---|---|
| Best.-Nr. | 06171 | 06172 | 06175 | 06174 | |
| Ausführung | Standardmodell mit zwei Drehzahlstufen | Mit codierbarem Nachlauf- und Intervallbetrieb | Mit Feuchteverlaufssteuerung | Mit Präsenzmelder | |
| Fördervolumen freiblasend | m³/h | 90 / 75 | |||
| Volumenstrom bei 31 Pa Widerstand | m³/h | 60 | |||
| Maximale Druckerhöhung | Pa | 45 | |||
| Leistungsaufnahme | W | 9 / 5 | |||
| Nennstrom | A | 0,06 / 0,04 | |||
| Schalldruckpegel in 3 m | dB(A) | 30 / 25 | |||
| Drehzahl | 1/min | 2650 / 2250 | |||
| Laufrad-Ø | mm | 92 | |||
| Anschlussstutzen | mm | Ø100 | |||
| Spannung / Frequenz / Phase | V / Hz | 230 / 50 / 1 | |||
| Nachlaufzeit, einstellbar | Min. | – | 6, 10, 15, 21 | 6, 12, 18, 24 | 6 |
| Intervallbetrieb, einstellbar | Std. | – | 0, 8, 12, 24 | – | – |
| Anlaufverzögerung | s | – | 0, 45, 90, 120 | 0 oder 45 | – |
| Grenzwert Feuchte, einstellbar | % | – | – | 60, 70, 80, 90 | – |
| Rückluftsperrklappe | Serienmäßig eingebaut, entfernbar | ||||
| Elektrische Zuleitung NYM-O | mm² | 3 × 1,5 | 4 × 1,5 | 4 × 1,5 | 3 × 1,5 |
| Schaltplan-Nr. | 915 | 917 | 919 | 918 | |
| Schutzart | IPX5, Schutzklasse II | ||||
| Max. Fördermitteltemperatur | °C | +40 | |||
| Gewicht | kg | 0,80 | |||
Abmessungen
Alle Maße in Millimetern
Die Fassade misst 147 × 147 mm und steht 35 mm von der Wand ab. Der Anschlussstutzen hat Ø98 mm und passt damit an ein Rohr der Nennweite 100. Das Gerät wird 96 mm tief in die Wand eingebaut; bei eingeschränkten Raumverhältnissen lässt sich das Nachleitrad abnehmen, wodurch sich die Einbautiefe auf 52 mm reduziert. Der Bohrabstand der Befestigungsschrauben beträgt 116 mm.
Kennlinie
Zum Vergrößern auf das Bild klicken
M1/100 — hohe und niedrige Stufe
Die Kennlinie zeigt, wie viel Luft der Ventilator abhängig vom Widerstand fördert, berechnet für eine Luftdichte von 1,20 kg/m³. Bei freiem Ausblas sind es auf hoher Stufe 90 Kubikmeter pro Stunde, bei 31 Pascal Widerstand 60 Kubikmeter pro Stunde, und die maximale Druckerhöhung beträgt 45 Pascal. Der Volumenstrom der vier Ø100-Ausführungen ist gleich — der Unterschied liegt in der Elektronik, nicht im Ventilator.
Warum empfehlen wir es?
Präsenzmelder: Es gibt nichts zu drücken
Das Gerät erkennt, wenn jemand den Raum betritt, startet und schaltet 6 Minuten nach dem Verlassen ab. Der Hersteller nennt dies eine barrierefreie Automatikfunktion: Es ist kein Schalter nötig, es muss keine Nachlaufzeit eingestellt werden, und er bleibt nicht unnötig eingeschaltet. Für den Anschluss ist eine Leitung mit 3 × 1,5 mm² vorgesehen, genauso wie beim Standardmodell.
Zwei Drehzahlstufen, 5 Watt auf niedriger Stufe
Alle M1/100-Modelle sind mit zwei Drehzahlstufen ausgestattet. Auf niedriger Stufe beträgt die Leistungsaufnahme 5 Watt bei einem Volumenstrom von 75 Kubikmetern pro Stunde — läuft er täglich 3 Stunden, sind das rund 5,5 Kilowattstunden im Jahr. Auf hoher Stufe sind es 9 Watt und 90 Kubikmeter pro Stunde. Die Elektronikfunktionen lassen sich auf beiden Stufen einstellen.
Die Rückluftsperrklappe ist serienmäßig eingebaut
Im Anschlussstutzen sitzt die dicht schließende Rückluftsperrklappe, die nicht bei jedem Kleinraumventilator zur Grundausstattung gehört. Wenn der Ventilator stoppt, schließt die Klappe, sodass durch das Rohr keine kalte Luft in den Raum zieht. Die Klappe ist entfernbar, wenn der Einbau es erfordert.
Kugelgelagerter Motor für jede Einbaulage
Die Kugellager sind für 40 000 Betriebsstunden ausgelegt, deshalb ist ein Einbau in jeder Lage, auch direkt in der Decke, möglich. Den Motor schützt ein thermischer Überlastungsschutz, und der Hersteller bezeichnet ihn als wartungsfrei — eine regelmäßige Reinigung des Laufrads braucht aber auch dieser Ventilator, ohne sie fällt jeder Ventilator früher aus.
Auch für Bereich 1 von Nassräumen
Er entspricht Strahlwasserschutz IPX5 und Schutzklasse II und ist damit im Bereich 1 von Nassräumen gemäß DIN VDE 0100-701, also auch in der Nähe von Dusche und Badewanne, einsetzbar. Schraubenlose Anschlussklemmen und ein umlaufender Kabelstauraum am Gehäuse erleichtern den elektrischen Anschluss.
Zubehör für dieses Produkt
Für den Einbau mit Ø100, aus unserem Onlineshop
Häufig gestellte Fragen
Auf hoher Stufe fördert er freiblasend 90 Kubikmeter Luft pro Stunde, was für die Lüftung eines durchschnittlichen Badezimmers von 6–10 Quadratmetern oder eines WCs ausreicht. In der Praxis verringert der Widerstand von Rohrstrecke und Außenwandabschluss diesen Wert: Laut Hersteller sind es 60 Kubikmeter pro Stunde bei 31 Pascal Widerstand. Ist der Raum größer oder wünschen Sie eine stärkere Absaugung, rufen Sie uns an — wir helfen bei der Dimensionierung.
Der im Gerät eingebaute Präsenzmelder startet den Ventilator, wenn jemand den Raum betritt, und schaltet ihn 6 Minuten nach dem Verlassen ab. Ein Lichtschalter ist dafür nicht nötig, er eignet sich also auch für die barrierefreie Nutzung. Für den Anschluss ist eine Leitung mit 3 × 1,5 mm² erforderlich, die Schaltplan-Nr. des Herstellers lautet 918. Wünschen Sie keine Automatik, sondern eine manuelle Lüftung, ist das Standardmodell M1/100 oder die Ausführung N/C mit Nachlauf die bessere Wahl.
Die Funktion der Lüftung ist dieselbe: Sie lüftet. Der Unterschied liegt im Geräuschpegel, in der Ausführung, im Design, im Material und in der Elektronik. Auf niedriger Stufe sind es 25 dB(A) in 3 m Abstand, für Gehäuse und Fassade wird hochwertiger Kunststoff verwendet, das Laufrad läuft auf Kugellagern, und die Rückluftsperrklappe ist serienmäßig im Stutzen eingebaut. Er gehört dorthin, wo von den Fliesen über die Sanitärobjekte bis zu den Türen jedes Stück mit Anspruch ausgewählt wurde.
Der kugelgelagerte Motor ist für 40 000 Betriebsstunden ausgelegt, deshalb funktioniert das Gerät in jeder Einbaulage — auch direkt in der Decke. Hat das Badezimmer jedoch eine abgehängte Decke und möchten Sie das Lüftungsrohr oberhalb der Decke führen, ist dies nicht die richtige Wahl: Dafür eignet sich ein Radialventilator mit Unterputzgehäuse, auch wenn die Rohrstrecke kurz ist.
Nein. Ein Axialventilator kommt gegen den Druck im gemeinsamen Strang nicht an: Entweder drückt er die Luft in den Raum zurück, oder er kann sie nicht abführen. Für einen gemeinsamen Sammelschacht braucht es einen Radialventilator für Rohrsysteme. Dieses Gerät ist dafür gedacht, durch die Wand, über ein kurzes Rohrstück, direkt ins Freie zu lüften.
Ja. Das Gerät entspricht Strahlwasserschutz IPX5 und Schutzklasse II und ist damit auch im Bereich 1 von Nassräumen gemäß DIN VDE 0100-701 einsetzbar — also auch im duschnahen Teil des Nassraums. Den Anschluss sollte eine Elektrofachkraft ausführen.
