Helios BAK 160 Brand-Absperrklappe

Welche Größe brauchen Sie?

So unterscheiden sich die Größen der Helios BAK in unserem Webshop. In der Tabelle ist die Variante hervorgehoben, die Sie gerade ansehen.

Alle vier Größen sind 60 mm lang.

Warum empfehlen wir es?

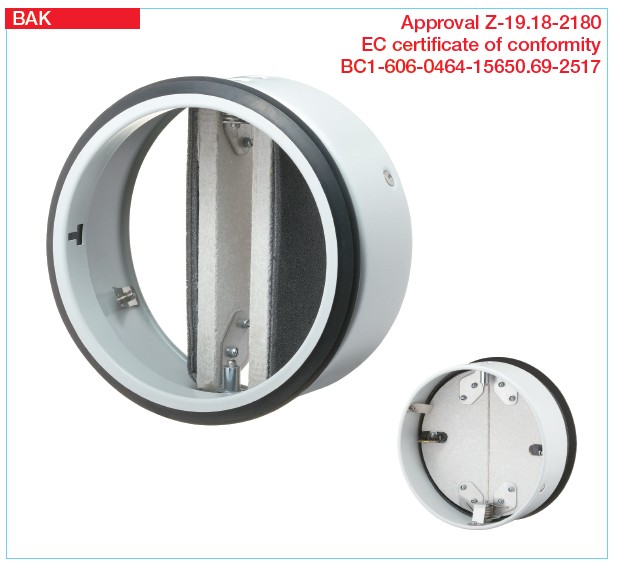

Durch Federkraft schließende, verriegelte Klappenflügel

• Schließen: Beim Auslösen schließen sich die beiden halbkreisförmigen Klappenflügel durch Federkraft schlagartig.
• Verriegelung: Zwei Rastfedern verriegeln die geschlossenen Klappenflügel.

In das Wickelfalzrohr eingeschoben, bei beliebiger Luftrichtung

• Luftrichtung: Die Klappe ist für Zu- und Abluft einsetzbar, die Luftrichtung ist beliebig.
• Widerstand: Die Klappe hat einen geringen Strömungswiderstand, auch bei hohem Luftdurchsatz.

Feuerwiderstand und Klassifizierung

Die Klassifizierung gilt nur bei Einbau gemäß der Montage- und Betriebsvorschrift und der Leistungserklärung.

Die Helios BAK ist eine nach EN 1366-2 geprüfte Brandschutzklappe. Ihre Klassifizierung nach EN 13501-3 lautet EI 90 (ve, ho, i↔o) S-(300 Pa).

• EI 90: Raumabschluss und Isolierung bleiben 90 Minuten lang erhalten.
• ve, ho: Die Klassifizierung gilt für vertikalen und horizontalen Einbau.
• i↔o: Die Klappe ist in beide Richtungen einsetzbar.
• S (300 Pa): Die Klappe ist dicht gegen 300 Pa, auch während des Brandes.

Der Feuerwiderstand von 90 Minuten gilt beim Einbau in Wände, Decken oder Lüftungsschächte, die als Brandabschnitt bei geforderter Feuerwiderstandsklasse EI 90 S dienen.

Die Klappe entspricht der europäischen Produktnorm DIN EN 15650. Nach der Europäischen Bauproduktenverordnung 305/2011/EU ist sie ein Bauprodukt, und für sie liegt eine Leistungserklärung vor. Außerdem trägt sie die CE-Kennzeichnung, die Nummer des EU-Zertifikats der Leistungsbeständigkeit lautet 0749-CPR-BC1-606-0464-15650.69-2517.

Technische Daten

Hersteller ist die deutsche Firma Helios Ventilatoren.

Abmessungen

Maßzeichnung des Herstellers: alle Maße in Millimetern.

Druckverlust und Akustik

Das Diagramm zeigt für jede Größe den Druckverlust (Pa) in Abhängigkeit vom Luftvolumenstrom (m³/h).

Die roten Linien markieren die Schallpegel von 35, 40 und 45 dB(A).

Einbau

Das Element wird direkt in das Wickelfalzrohr oder in die Einbauhülse EH eingeschoben und gemeinsam mit dem Rohr oder der Hülse in der Wand, Decke oder Schachtwand befestigt.

Wandeinbau

• Die Klappe kann in massive Wände aus Beton, Porenbeton mit der Feuerwiderstandsklasse F90 und einer Mindestdicke von 100 mm eingebaut werden.
• Die Klappe kann auch in leichte Trennwände mit Metallständerwerk und beidseitiger Beplankung, mit der Feuerwiderstandsklasse F90 und einer Mindestdicke von 100 mm eingebaut werden, wenn die Bedingungen der Leistungserklärung erfüllt sind.
• Mit der Einbauhülse EH kann sie auch in Wände aus Mauerwerk, Gasbeton oder Gipsbauplatten oder in systemgeprüfte Wandungen mit über 100 mm Stärke eingebaut werden, und zwar beidseitig.
• Um die Hülse ist ein umlaufender Spalt von 20 mm vorzusehen, und die Hülse wird mit den beiden Mauerankern befestigt.
• Der Spalt ist mit Beton oder Mörtel der Gruppen II oder III nach DIN 1053 zu verschließen.
• In geschlossenem Zustand muss sich das Element mittig in der Wand befinden.

Deckeneinbau

• Die Klappe kann in massive Decken aus Beton, Porenbeton mit der Feuerwiderstandsklasse F90 und einer Mindestdicke von 150 mm eingebaut werden.

Anschluss und Küchen

• Die Klappe kann mit beliebigen Lüftungsleitungen verbunden werden.
• Bei einseitigem Rohranschluss empfehlen wir die Einbauhülse EH.
• Die Verwendung in Wohnungsküchen ist gestattet.
• Ein Anschluss an Abluftleitungen von gewerblichen Küchen (Gastronomie- oder Betriebsküchen) ist nicht gestattet.

Warnhinweise

• Lesen Sie vor dem Einbau die Montage- und Betriebsvorschrift und die Leistungserklärung, und beachten Sie deren Vorgaben.
• Leistungserklärung sowie Montage- und Betriebsvorschrift haben an der Einsatzstelle vorzuliegen.
• Beide sind vom Ersteller der Lüftungsanlage dem Bauherrn und auf Anforderung den beteiligten Behörden zu übergeben.

Wartung und Instandhaltung

• Das Element muss so eingebaut werden, dass eine innere Besichtigung und Reinigung leicht möglich ist.
• Vor der Erstinbetriebnahme ist das Element zu reinigen (Staub trocken entfernen).
• Es sind keine besonderen Wartungsmaßnahmen notwendig, eine regelmäßige optische Kontrolle und zustandsabhängige Reinigung sind jedoch vorzunehmen.
• Bei der optischen Kontrolle sind Zustand, Verschmutzung und Korrosion zu prüfen.
• Ein beschädigtes Element ist als Ganzes auszutauschen.
• Die Wartungsabstände richten sich nach den behördlich vorgeschriebenen Intervallen und der Nutzung der Lüftungsanlage.
• Die Wartungsvorgänge sind zu dokumentieren, die Ergebnisse sind aufzubewahren.

Austausch des Schmelzlots

• 1: Das geschmolzene Schmelzlot seitlich gegen die Einlegehebel drücken und entnehmen.
• 2: Das neue Schmelzlot in den Schmelzlothalter stecken und einrasten.
• 3: Zum Einhängen die Rastfedern im Innenring nach außen biegen.
• 4: Die zwei halbkreisförmigen Klappenflügel so weit zusammendrücken, dass das Schmelzlot in die Rastnase eingehängt werden kann.

Das Ersatz-Schmelzlot ist als Helios Zubehör erhältlich.

Zubehör für den Einbau

Diese Zubehörteile finden Sie ebenfalls im Webshop: Wickelfalzrohr Ø 160 mm, Rohrschelle mit Gummieinlage und Aluminium-Klebeband.
