OKA Cső közé építhető fém visszacsapó szelep NA100
3 €
OKA Cső közé építhető fém visszacsapó szelep NA100
3 €

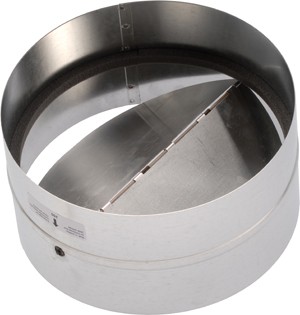

Az OKA cső közé építhető fém visszacsapó szelep NA100 két Ø 100 mm-es, kör keresztmetszetű légcsatorna közé kerül. Túlnyomásra az alumínium lamellák kinyitnak, és amikor a nyomás csökken vagy megszűnik, rozsdamentes acél rugó zárja vissza őket. A szelep a ventilátor leállásakor bezár, így a légcsatornában nincs visszaáramlás.
A ház horganyzott acélból, a lamellák alumíniumból készülnek. Vízszintes légcsatornába ajánljuk beépíteni, és a lamellák tengelyének függőlegesen kell állnia. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Daten
Verfügbarkeit:
Azonnal
Rohrdurchmesser:
100
Hersteller:
Cairox
Material:
Acél
Rohrprofil:
Kör alakú
Artikelnummer des Herstellers:
OKA-A 100
Produktfamilie:
Cairox OKA-A
Länge (mm):
88
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Details
OKA NA100: cső közé építhető visszacsapó szelep Ø 100 mm-es légcsatornához
Az OKA cső közé építhető fém visszacsapó szelep NA100 két Ø 100 mm-es, kör keresztmetszetű légcsatorna közé kerül. A szelep a ventilátor leállásakor bezár, így a légcsatornában nincs visszaáramlás.
Gyártója a Cairox. A gyártói cikkszáma OKA-A 100.
További típusokat a Visszacsapó szelepek között talál, a kategória oldalán.
Melyik méret kell Önnek?
A szelep webáruházunkban tizenhárom méretben kapható, Ø 100-tól 630 mm-ig; kiemelve az a változat, amelyet most néz.
| Méret | A ház külső átmérője (ØN) | A ház hossza (L) | Görbe a diagramon |
|---|---|---|---|
| Ön ezt nézi: Ø 100 mm | 96 mm | 88 mm | 1. |
| Ø 125 mm | 121 mm | 88 mm | 2. |
| Ø 150 mm | 146 mm | 88 mm | |
| Ø 160 mm | 155 mm | 88 mm | 3. |
| Ø 200 mm | 197 mm | 88 mm | 5. |
| Ø 250 mm | 247 mm | 128 mm | 6. |
| Ø 315 mm | 312 mm | 128 mm | 7. |
| Ø 355 mm | 352 mm | 198 mm | 8. |
| Ø 400 mm | 397 mm | 198 mm | 9. |
| Ø 450 mm | 447 mm | 248 mm | 10. |
| Ø 500 mm | 497 mm | 248 mm | 11. |
| Ø 560 mm | |||
| Ø 630 mm |
A méret a légcsatorna névleges átmérője. A ház külső átmérője néhány milliméterrel kisebb ennél, ezért a ház a csőbe csúszik.
Az 560 és a 630 mm-es méret adatait munkatársainktól kérdezheti meg.
Miért ezt válassza?
Két cső közé építhető
A beépítéshez a szelepet a csőbe kell csúsztatni. A ház horganyzott acélból, a lamellák alumíniumból készülnek.
Rugó zárja
Túlnyomásra az alumínium lamellák kinyitnak, és amikor a nyomás csökken vagy megszűnik, rozsdamentes acél rugó zárja vissza őket. A metszetrajzon balra a nyitott lamellák íve látszik.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | OKA-A 100 (rendelési kód: OKA-A, 100) |
| Légcsatorna | Ø 100 mm, NA100, kör keresztmetszetű |
| A ház külső átmérője (ØN) | 96 mm |
| A ház hossza (L) | 88 mm |
| Kivitel | két légcsatorna közé építhető, kör keresztmetszetű |
| Ház | horganyzott acél |
| Lamellák | alumínium |
| Zárás | rozsdamentes acél rugó |
| Beépítés | vízszintes légcsatornába ajánlott, a lamellák tengelye függőleges |
Méretek
Minden méret milliméterben értendő.
- ØN: a ház külső átmérője.
- L: a ház hossza.
- L1: ennyivel nyúlnak ki a nyitott lamellák a házból.
A Ø 100 mm-es méretnél a ház külső átmérője 96 mm, a hossza 88 mm, a nyitott lamellák pedig 6 mm-rel nyúlnak ki a házból.
Nyomásveszteség
A diagramon méretenként külön görbe látszik.
A diagram a szelep nyomásveszteségét (Ps, Pa) mutatja a légszállítás (Q, m³/h) függvényében.
A Ø 100 mm-es méret görbéje a 1. számú.
A visszacsapó szelep beépítése
Ezekre kell figyelni a beépítésnél.
- Vízszintes légcsatornába ajánljuk beépíteni, és a lamellák tengelyének függőlegesen kell állnia.
- A szelepet úgy kell beépíteni, hogy a levegő a házon lévő címke nyilának irányában áramoljon.
- Ha függőleges csőszakaszba építené, kérje munkatársaink tanácsát.
Gyári dokumentumok
A magyar nyelvű adatlapon a működést, a beépítést, a nyomásveszteség-diagramot és a mérettáblát találja.
Tartozékok a szereléshez
Ezeket a tartozékokat ajánljuk mellé: Ø 100 mm-es spirálkorcolt légcsatorna, gumis bilincs és csőtoldó.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Függőleges csőszakaszhoz kérje munkatársaink tanácsát. A beépítés szabályait fent, a beépítésnél soroltuk fel.
Ø 100 mm-es, kör keresztmetszetű légcsatornához való. A ház méreteit a fenti mérettáblában találja.
Rozsdamentes acél rugó zárja vissza őket. A működést fent, a rugóról szóló sorban írjuk le.
Igen: az OKA B csőbe csúsztatható fém visszacsapó szelep teljes egészében a légcsatorna belsejébe kerül.
A 180 mm-es OKA-A-t webáruházunkban nem kínáljuk. Erről a méretről munkatársainknál érdeklődjön.
