Vents VK100 radiális csőventilátor

Melyik méret kell Önnek?

A típusnévre kattintva nyílik a termék

A méretet a légcsatorna átmérője dönti el: a VENTS VK hat méretben készül, 100 és 315 milliméter közötti kör keresztmetszetű csövekhez, és a VK 150 a 150-es és a 160-as csőhöz is illeszkedik. A táblázat a szabad kifúvásnál mért legnagyobb légszállítást és a jelleggörbe szerinti legnagyobb nyomást mutatja; hogy egy adott csőhálózaton mennyi levegőt szállít, azt a lenti jelleggörbék mutatják meg.

Műszaki adatok

A Vents gyári adatlapja szerint — mind a hat méret, a kiemelt oszlop ezé a terméké

Az adatok 230 voltos, 50 hertzes tápellátásra vonatkoznak. A hangnyomást a gyártó 3 méter távolságból mérte, a legnagyobb nyomás a gyári jelleggörbéről leolvasott érték. A gyártó szerint az ErP 2018 követelményeinek teljesítéséhez fordulatszám-szabályozó és helyi, igény szerinti vezérlés (érzékelő) szükséges.

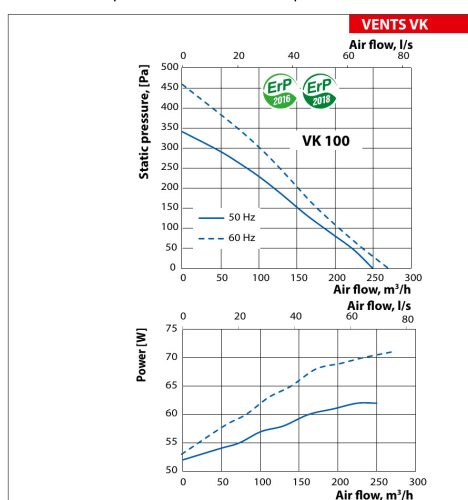

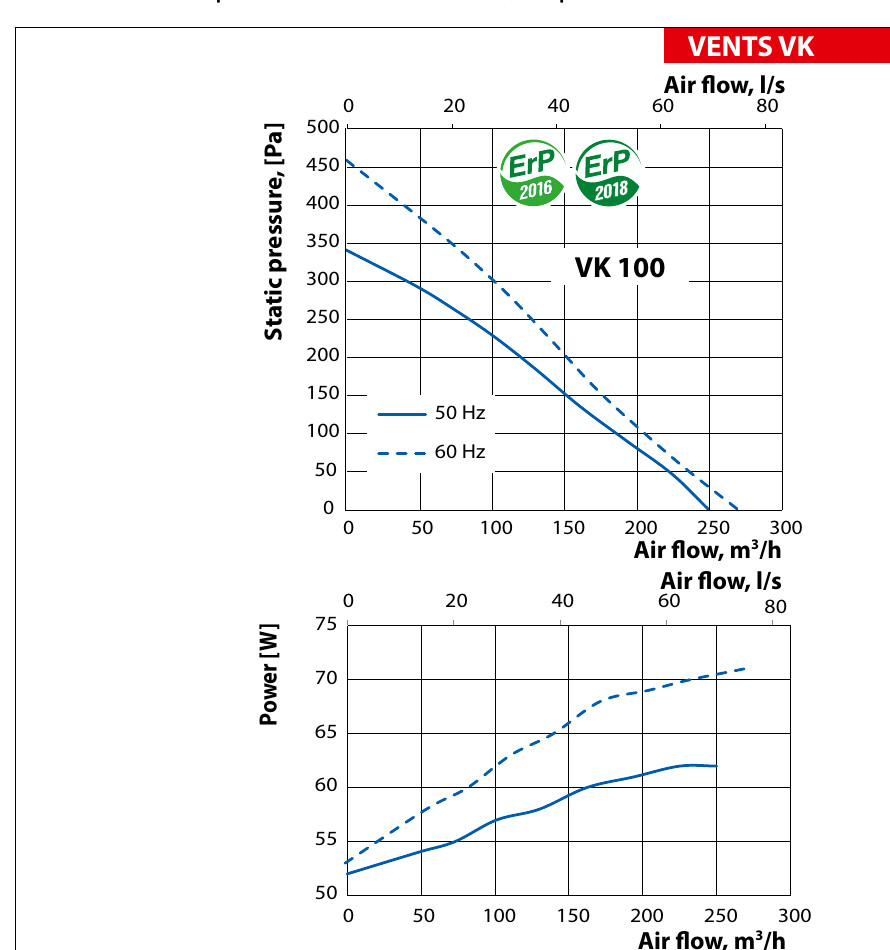

Jelleggörbék

A Vents gyári adatlapjáról — kattintásra nagyobb méretben nyílik

A felső ábra azt mutatja, mennyi levegőt szállít a ventilátor a csőhálózat ellenállásával szemben, az alsó a teljesítményfelvételt. A folytonos vonal az 50 hertzes, a szaggatott a 60 hertzes tápellátásra vonatkozik. A VK 200 ábráján a nagyobb motorú VKS 200 görbéi is szerepelnek: a VK 200-é az a két görbe, amelyik 780 köbméternél éri el a vízszintes tengelyt.

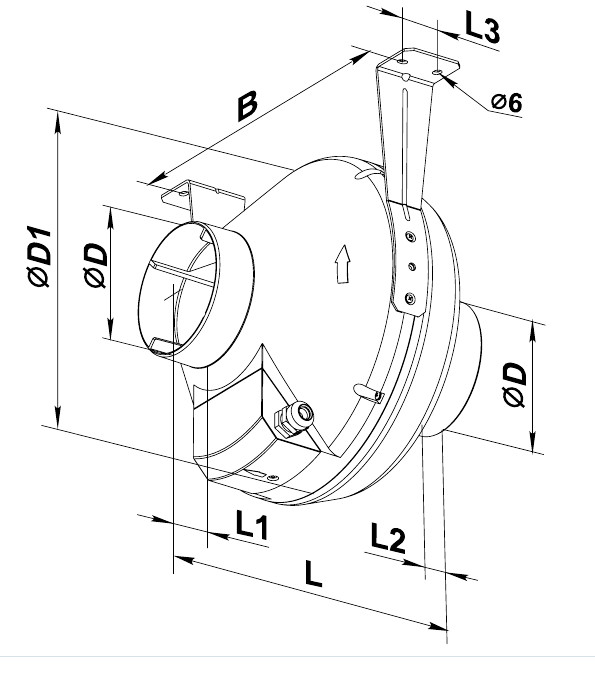

Méretek

A gyári méretrajz szerint, milliméterben

A VK 100 háza 250 milliméter átmérőjű, a teljes hossza a két csonkkal együtt 230 milliméter. A csonkok a 100-as csőhöz illeszkednek.

Miért ezt ajánljuk?

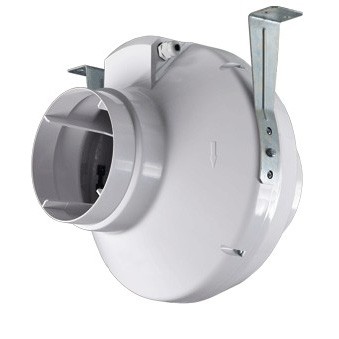

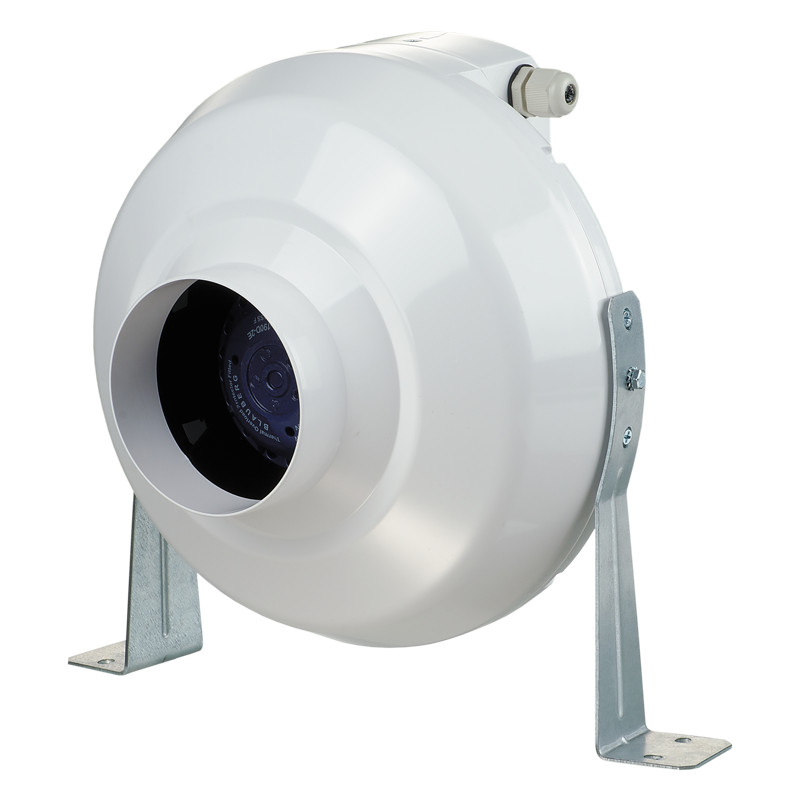

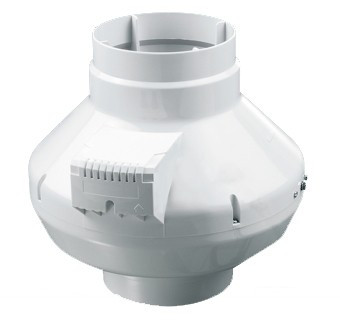

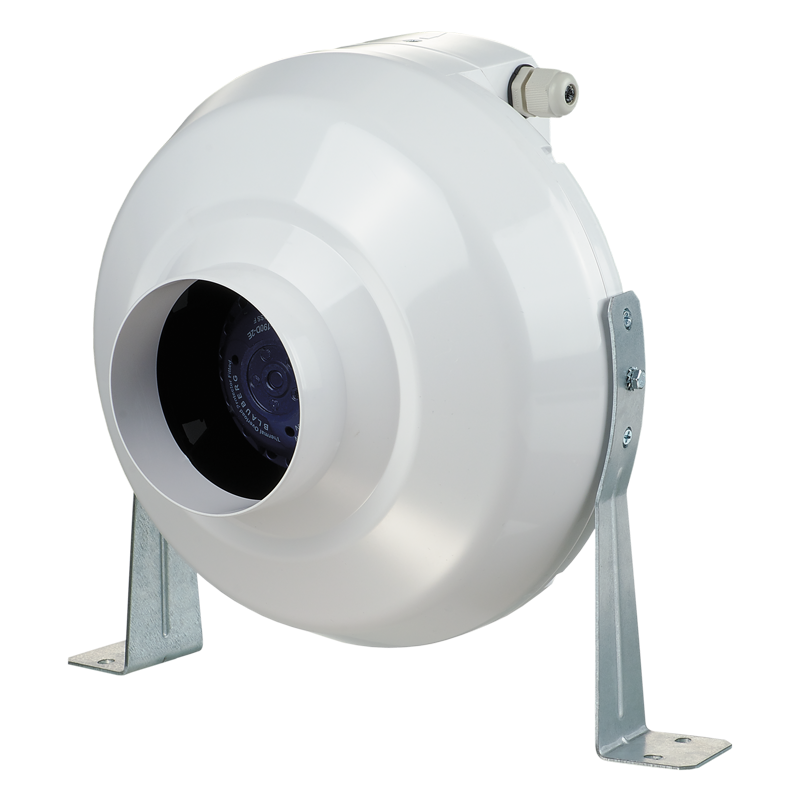

Csőbe építhető radiális ventilátor 100 milliméteres csőhöz

A VK 100 a légcsatornába, két csőszakasz közé épül be, és óránként legfeljebb 250 köbméter levegőt szállít 62 watt teljesítménnyel. A legnagyobb nyomása a jelleggörbe szerint kb. 340 pascal.

• Golyóscsapágyas motor, legalább 40 000 üzemórára. Az egyfázisú, külső forgórészes motor önvisszaálló túlmelegedés elleni védelmet kapott, és folyamatos üzemre tervezték.
• Kiegyensúlyozott, hátrafelé hajló lapátozású járókerék. A gyártó minden járókereket összeszereléskor dinamikusan kiegyensúlyoz a pontos működés, a biztonság és a kis zaj érdekében.
• Korrózióálló polipropilén ház. A gyártó a tartós műanyag ház miatt nedves helyiségek — fürdőszoba, konyha — elszívó rendszerébe is ajánlja.
• Bármilyen helyzetben beépíthető. Vízszintes és függőleges csőszakaszba, falra, mennyezetre vagy padlóra is szerelhető, a két tartókonzol a csomag része.
• Fordulatszám-szabályozóval halkítható. Tirisztoros vagy autotranszformátoros szabályozóval fokozatmentesen vagy fokozatokban állítható, és egy szabályozóra több ventilátor is köthető, ha az együttes teljesítményük és áramuk belefér a szabályozó névleges értékébe.
• IPX4 védettség, II. érintésvédelmi osztály. A motor védettsége IP44.

Amire figyeljen a beépítésnél

• A beépítést és a villamos bekötést szakember végezze, a gyártó kezelési útmutatója szerint.
• A levegőnek a házon lévő nyíl irányában kell áramolnia.
• Függőleges beépítésnél a szívó oldali csonkra védőtetőt kell szerelni; vízszintes beépítésnél a szívó oldalon legalább 1 méter egyenes csőszakasz kell.
• Szereléskor a házat nem szabad összenyomni: a gyártó szerint a deformáció a motor megszorulását és túlzott zajt okozhat.
• A ventilátort a fix vezetékezésbe épített kismegszakítón keresztül kell a hálózatra kötni, amelynek kioldóárama nagyobb a ventilátor legnagyobb áramfelvételénél; a kismegszakító nem tartozék.
• A túlmelegedés elleni védelem miatt a ventilátor nem kaphat tápot időzítőn vagy más külső kapcsoló eszközön keresztül, és nem köthető rendszeresen ki-be kapcsolt áramkörre.
• Beltéri használatra készült: a környezeti hőmérséklet +1 és +45 °C között, a relatív páratartalom legfeljebb 80% lehet. A szállított levegőben nem lehet por, ragadós vagy szálas anyag, és robbanásveszélyes környezetben nem használható.
• A dobozban: a ventilátor, 2 tartókonzol, 4 csavar tiplivel és a kezelési útmutató.
