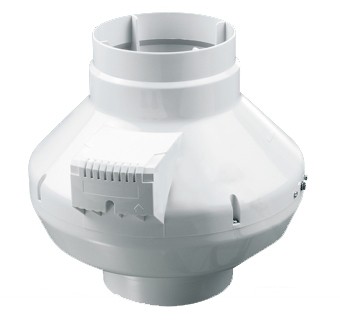

VENTS VK 125 Cső közé építhető, műanyag házas, radiál lapátozású csőventilátor. Na 125.
39 230 Ft
VENTS VK 125 Cső közé építhető, műanyag házas, radiál lapátozású csőventilátor. Na 125.
39 230 Ft

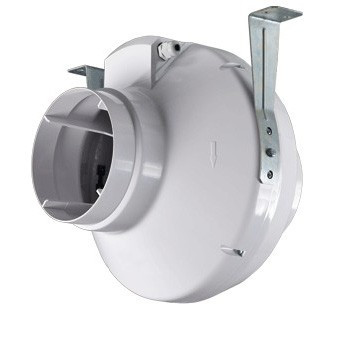

A VENTS VK 125 műanyag házas, radiális csőventilátor kör keresztmetszetű légcsatornába, két csőszakasz közé építhető be. Óránként legfeljebb 340 köbméter levegőt tud megmozgatni 125-ös csőátmérő mellett, a legnagyobb nyomása kb. 330 pascal, és 3 méterről 40 dB(A) hallatszik belőle.
A korrózióálló polipropilén ház miatt a gyártó fürdőszobák és konyhák elszívására is ajánlja. A golyóscsapágyas motor önvisszaálló túlmelegedés elleni védelmet kapott, fordulatszám-szabályozóval halkítható, és a ventilátor bármilyen helyzetben beépíthető. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Légáramlás típusa:
Radiális
Elérhetőség:
Rendelésre
Csőátmérő:
125
Felszerelés módja:
Bármilyen helyzetben
Max. Légszállítás :
340 m3/h
Gyártó:
Vents
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Szabályozható
Védelem:
IPX4
Anyag:
Műanyagházas
Max. légnyomás:
330 Pa
Feszültség:
230
Max. áramfelvétel:
0,29 A
Súly:
2,2
Teljesítményfelvétel:
63 W
Névleges fordulatszám (ford/perc):
2 751
Léghőmérséklet-tartomány (°C):
-25 … +55
Gyártói cikkszám:
VK 125
Termékcsalád:
Vents VK
Hosszúság (mm):
220
Szélesség (mm):
270
Magasság (mm):
250
Hangnyomás 3 m-re (dB(A)):
40
Hangteljesítmény (LWA, dB):
60
Tömeg:
2,2 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Csőbe építhető radiális ventilátor 125 milliméteres csőhöz
A VENTS VK 125 cső közé építhető, műanyag házas, radiál lapátozású csőventilátor: kör keresztmetszetű légcsatornába, két csőszakasz közé kerül. A gyártó befúvó és elszívó szellőztetésre ajánlja üzletekbe, irodákba és más helyiségekbe, a korrózióálló műanyag háza miatt pedig fürdőszobák és konyhák elszívására is.
Óránként legfeljebb 340 köbméter levegőt tud megmozgatni 125-ös csőátmérő mellett, a legnagyobb nyomása a jelleggörbe szerint kb. 330 pascal. A golyóscsapágyas motor 63 wattot vesz fel, 3 méterről 40 dB(A) hallatszik belőle, és fordulatszám-szabályozóval tovább halkítható.
Melyik méret kell Önnek?
A típusnévre kattintva nyílik a termék
| VK 100 | VK 125 | VK 150 | VK 200 | VK 250 | VK 315 | |
|---|---|---|---|---|---|---|
| Termék | VENTS VK 100 | Ön ezt nézi | VENTS VK 150 | VENTS VK 200 | VENTS VK 250 | VENTS VK 315 |
| Csőátmérő, mm | 100 | 125 | 150 / 160 | 200 | 250 | 315 |
| Legnagyobb légszállítás, m³/h | 250 | 340 | 460 | 780 | 1 100 | 1 240 |
| Legnagyobb nyomás, Pa | kb. 340 | kb. 330 | kb. 285 | kb. 410 | kb. 555 | kb. 510 |
| Hangnyomás 3 m-ről, dB(A) | 40 | 40 | 42 | 46 | 49 | 49 |
| Teljesítményfelvétel, W | 62 | 63 | 65 | 107 | 171 | 169 |
A méretet a légcsatorna átmérője dönti el: a VENTS VK hat méretben készül, 100 és 315 milliméter közötti kör keresztmetszetű csövekhez, és a VK 150 a 150-es és a 160-as csőhöz is illeszkedik. A táblázat a szabad kifúvásnál mért legnagyobb légszállítást és a jelleggörbe szerinti legnagyobb nyomást mutatja; hogy egy adott csőhálózaton mennyi levegőt szállít, azt a lenti jelleggörbék mutatják meg.
Műszaki adatok
A Vents gyári adatlapja szerint — mind a hat méret, a kiemelt oszlop ezé a terméké
| VK 100 | VK 125 | VK 150 | VK 200 | VK 250 | VK 315 | ||
|---|---|---|---|---|---|---|---|
| Gyári típusjel | VK 100 | VK 125 | VK 150 | VK 200 | VK 250 | VK 315 | |
| Csőcsatlakozás (ØD) | mm | 100 | 125 | 150 / 160 | 200 | 250 | 315 |
| Feszültség / frekvencia | V / Hz | 1 ~ 230 / 50 | |||||
| Teljesítményfelvétel | W | 62 | 63 | 65 | 107 | 171 | 169 |
| Áramfelvétel | A | 0,29 | 0,29 | 0,29 | 0,49 | 0,75 | 0,74 |
| Legnagyobb légszállítás | m³/h | 250 | 340 | 460 | 780 | 1 100 | 1 240 |
| Legnagyobb nyomás (a jelleggörbe szerint) | Pa | kb. 340 | kb. 330 | kb. 285 | kb. 410 | kb. 555 | kb. 510 |
| Fordulatszám | ford/perc | 2769 | 2751 | 2628 | 2616 | 2424 | 2478 |
| Hangnyomás 3 m-ről | dB(A) | 40 | 40 | 42 | 46 | 49 | 49 |
| Hangteljesítmény (LWA) | dB(A) | 60 | 60 | 62 | 66 | 69 | 69 |
| Szállított levegő hőmérséklete | °C | -25 … +55 | -25 … +55 | -25 … +55 | -25 … +50 | -25 … +50 | -25 … +50 |
| Környezeti hőmérséklet (beltér) | °C | +1 … +45, relatív páratartalom legfeljebb 80% | |||||
| Védettség (készülék / motor) | IPX4 / IP44 | ||||||
| Érintésvédelmi osztály | II. | ||||||
| Motor | Egyfázisú, külső forgórészes, golyóscsapágyas, önvisszaálló túlmelegedés elleni védelemmel | ||||||
| Járókerék | Radiális, hátrafelé hajló lapátokkal, dinamikusan kiegyensúlyozva | ||||||
| Ház | Polipropilén (műanyag) | ||||||
| SEC-osztály | C | C | B | B | B | B | |
| Tömeg | kg | 2,01 | 2,2 | 2,45 | 3 | 4,3 | 4,85 |
Az adatok 230 voltos, 50 hertzes tápellátásra vonatkoznak. A hangnyomást a gyártó 3 méter távolságból mérte, a legnagyobb nyomás a gyári jelleggörbéről leolvasott érték. A gyártó szerint az ErP 2018 követelményeinek teljesítéséhez fordulatszám-szabályozó és helyi, igény szerinti vezérlés (érzékelő) szükséges.
Jelleggörbék
A Vents gyári adatlapjáról — kattintásra nagyobb méretben nyílik
A felső ábra azt mutatja, mennyi levegőt szállít a ventilátor a csőhálózat ellenállásával szemben, az alsó a teljesítményfelvételt. A folytonos vonal az 50 hertzes, a szaggatott a 60 hertzes tápellátásra vonatkozik. A VK 200 ábráján a nagyobb motorú VKS 200 görbéi is szerepelnek: a VK 200-é az a két görbe, amelyik 780 köbméternél éri el a vízszintes tengelyt.
Gyári adatlap és kezelési útmutató
A Vents angol nyelvű gyári adatlapja mind a hat méret műszaki adatait, jelleggörbéit és méreteit tartalmazza. A kezelési útmutatóban a szerelés lépései, a bekötési rajzok és a karbantartás leírása található — ezt adja oda a villanyszerelőnek.

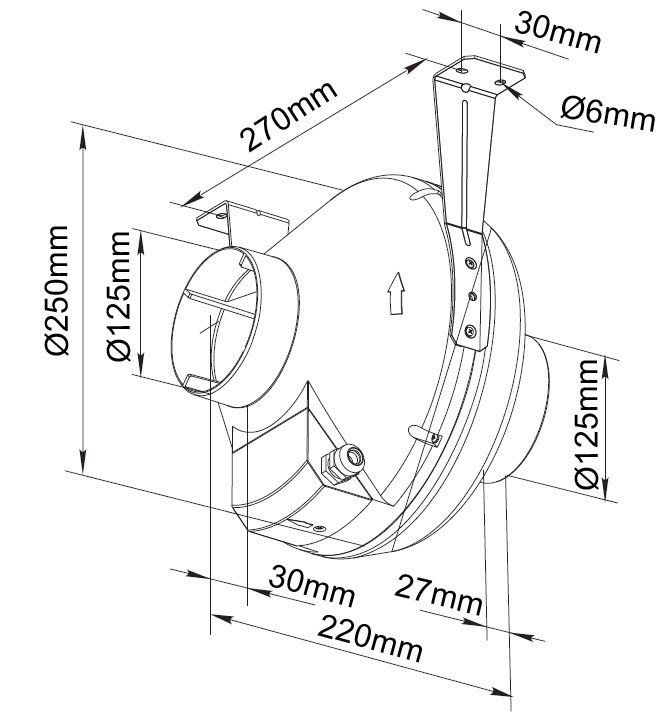

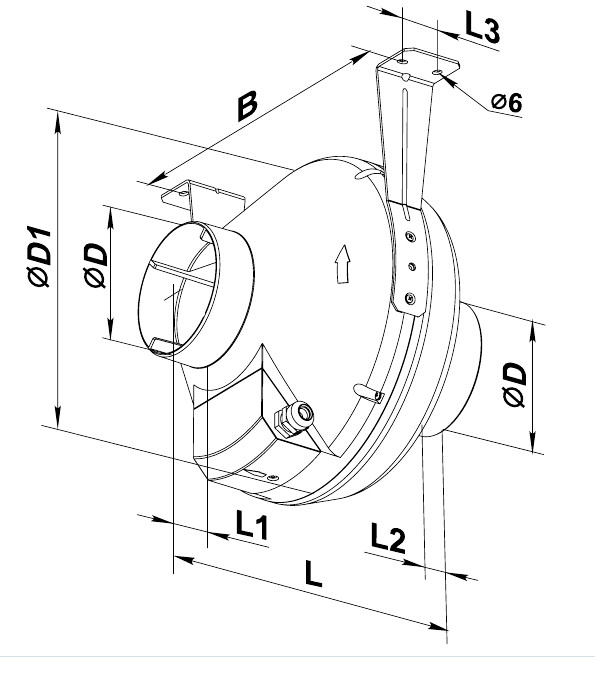

Méretek
A gyári méretrajz szerint, milliméterben
A VK 125 háza 250 milliméter átmérőjű, a teljes hossza a két csonkkal együtt 220 milliméter. A csonkok a 125-ös csőhöz illeszkednek.
| Méret | ØD | ØD1 | B | L | L1 / L2 / L3 | Tömeg, kg |
|---|---|---|---|---|---|---|
| VK 100 | 100 | 250 | 270 | 230 | 30 / 27 / 30 | 2,01 |
| VK 125 | 125 | 250 | 270 | 220 | 30 / 27 / 30 | 2,2 |
| VK 150 | 150 / 160 | 300 | 310 | 286 | 30 / 30 / 30 | 2,45 |
| VK 200 | 200 | 340 | 354 | 276 | 30 / 30 / 40 | 3 |
| VK 250 | 250 | 340 | 354 | 265 | 30 / 30 / 40 | 4,3 |
| VK 315 | 315 | 400 | 414 | 276 | 40 / 55 / 40 | 4,85 |
Miért ezt ajánljuk?
Csőbe építhető radiális ventilátor 125 milliméteres csőhöz
A VK 125 a légcsatornába, két csőszakasz közé épül be, és óránként legfeljebb 340 köbméter levegőt szállít 63 watt teljesítménnyel. A legnagyobb nyomása a jelleggörbe szerint kb. 330 pascal.
- Golyóscsapágyas motor, legalább 40 000 üzemórára. Az egyfázisú, külső forgórészes motor önvisszaálló túlmelegedés elleni védelmet kapott, és folyamatos üzemre tervezték.
- Kiegyensúlyozott, hátrafelé hajló lapátozású járókerék. A gyártó minden járókereket összeszereléskor dinamikusan kiegyensúlyoz a pontos működés, a biztonság és a kis zaj érdekében.
- Korrózióálló polipropilén ház. A gyártó a tartós műanyag ház miatt nedves helyiségek — fürdőszoba, konyha — elszívó rendszerébe is ajánlja.

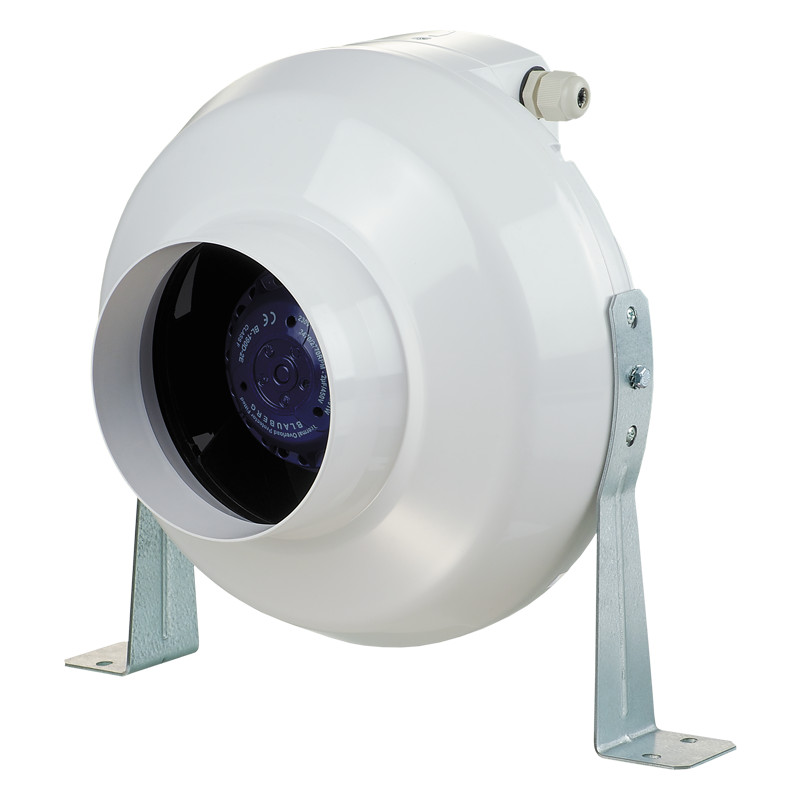

- Bármilyen helyzetben beépíthető. Vízszintes és függőleges csőszakaszba, falra, mennyezetre vagy padlóra is szerelhető, a két tartókonzol a csomag része.
- Fordulatszám-szabályozóval halkítható. Tirisztoros vagy autotranszformátoros szabályozóval fokozatmentesen vagy fokozatokban állítható, és egy szabályozóra több ventilátor is köthető, ha az együttes teljesítményük és áramuk belefér a szabályozó névleges értékébe.
- IPX4 védettség, II. érintésvédelmi osztály. A motor védettsége IP44.
Amire figyeljen a beépítésnél
- A beépítést és a villamos bekötést szakember végezze, a gyártó kezelési útmutatója szerint.
- A levegőnek a házon lévő nyíl irányában kell áramolnia.
- Függőleges beépítésnél a szívó oldali csonkra védőtetőt kell szerelni; vízszintes beépítésnél a szívó oldalon legalább 1 méter egyenes csőszakasz kell.
- Szereléskor a házat nem szabad összenyomni: a gyártó szerint a deformáció a motor megszorulását és túlzott zajt okozhat.
- A ventilátort a fix vezetékezésbe épített kismegszakítón keresztül kell a hálózatra kötni, amelynek kioldóárama nagyobb a ventilátor legnagyobb áramfelvételénél; a kismegszakító nem tartozék.
- A túlmelegedés elleni védelem miatt a ventilátor nem kaphat tápot időzítőn vagy más külső kapcsoló eszközön keresztül, és nem köthető rendszeresen ki-be kapcsolt áramkörre.
- Beltéri használatra készült: a környezeti hőmérséklet +1 és +45 °C között, a relatív páratartalom legfeljebb 80% lehet. A szállított levegőben nem lehet por, ragadós vagy szálas anyag, és robbanásveszélyes környezetben nem használható.
- A dobozban: a ventilátor, 2 tartókonzol, 4 csavar tiplivel és a kezelési útmutató.
Tartozékok ehhez a ventilátorhoz
A webáruházból, a 125 mm-es csőhöz
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A VK 125 a 125 milliméteres kör keresztmetszetű csőhöz illeszkedik. Más csőátmérőhöz a család többi mérete való: VENTS VK 100, VENTS VK 150, VENTS VK 200, VENTS VK 250, VENTS VK 315.
Szabad kifúvásnál óránként legfeljebb 340 köbmétert. Csőhálózaton ennél kevesebbet: hogy mennyit, az a hálózat ellenállásától függ, és a jelleggörbéről olvasható le. A legnagyobb nyomása kb. 330 pascal.
A gyári mérés szerint 3 méter távolságból 40 dB(A) a hangnyomása, a hangteljesítménye (LWA) 60 dB(A). Fordulatszám-szabályozóval tovább halkítható.
Igen, tirisztoros vagy autotranszformátoros fordulatszám-szabályozóval, fokozatmentesen vagy fokozatokban. Egy szabályozóra több ventilátor is köthető, ha az együttes teljesítményük és áramuk nem lépi túl a szabályozó névleges értékét.
Bármilyen helyzetben: vízszintes és függőleges csőszakaszba, falra, mennyezetre vagy padlóra. A két tartókonzol a csomag része. A levegőnek a házon lévő nyíl irányában kell áramolnia.
A gyártó beltéri használatra tervezte: a környezeti hőmérséklet +1 és +45 °C között, a relatív páratartalom legfeljebb 80% lehet. A szállított levegő hőmérséklete -25 és +55 °C között lehet.
A gyártó kezelési útmutatója szerint nem: a túlmelegedés elleni védelem miatt a ventilátor nem kaphat tápot időzítőn vagy más külső kapcsolóeszközön keresztül, és nem köthető rendszeresen ki-be kapcsolt áramkörre.
A gyártó félévente egy tisztítást ír elő. Áramtalanítás után a fedél a csavarok kioldásával levehető, a ventilátor puha ruhával vagy enyhe mosószeres oldattal nedvesített ecsettel tisztítható; az elektromos részekhez víz nem érhet.
