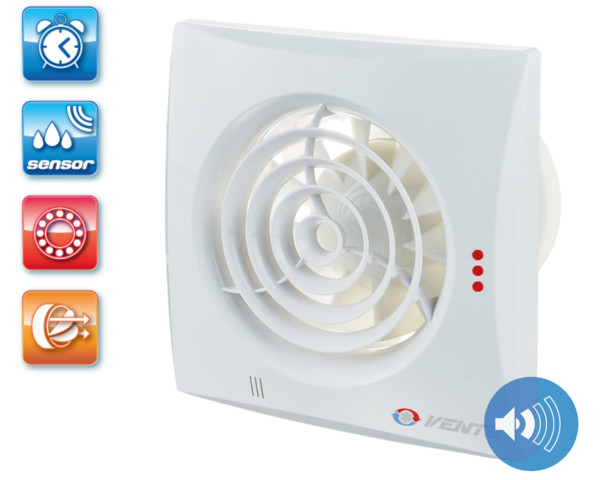

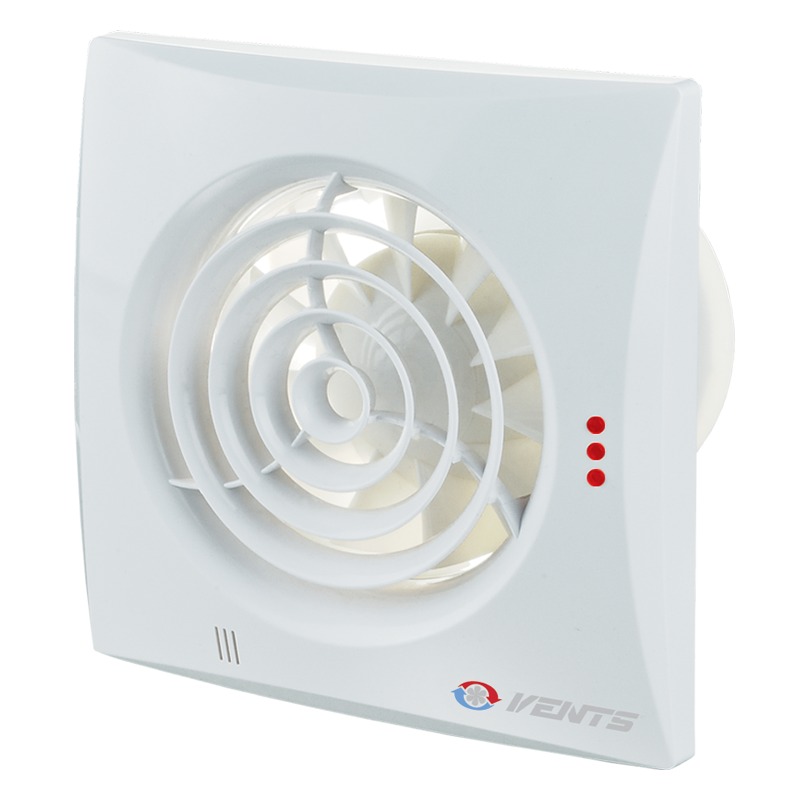

VENTS 100 Quiet TH ventilátor, páraérzékelővel

Melyik kivitel kell Önnek?

Így különböznek egymástól a VENTS 100 Quiet kivitelei; kiemelve az a változat, amelyet most néz.

• Alap. Az alapkivitel csak a külső kapcsolóval jár: azzal együtt indul és áll le.
• Időrelés (T). Az időrelés kivitel a kikapcsolás után még 2-30 percig utánfut.
• Páraérzékelős (TH). A páraérzékelős kivitel a 60-90% között beállított páratartalom fölött magától indul, és a pára csökkenése után is 2-30 percig jár.

Tirisztoros fordulatszám-szabályozó csak az alapkivitelhez csatlakoztatható, az időrelés és a páraérzékelős kivitelhez nem.

Miért ezt válassza?

Csendes futás, golyóscsapágyas motor

A motor rezgéscsillapító bakokon ül, a kifúvó csonkban légterelők csökkentik a turbulenciát, a nyomásveszteséget és a zajt. A motor golyóscsapágyas, és a karbantartást nem igénylő csapágyakban 40 000 óra folyamatos üzemre elég kenőanyag van.

Szellőzőaknába vagy csőbe, visszacsapó szeleppel

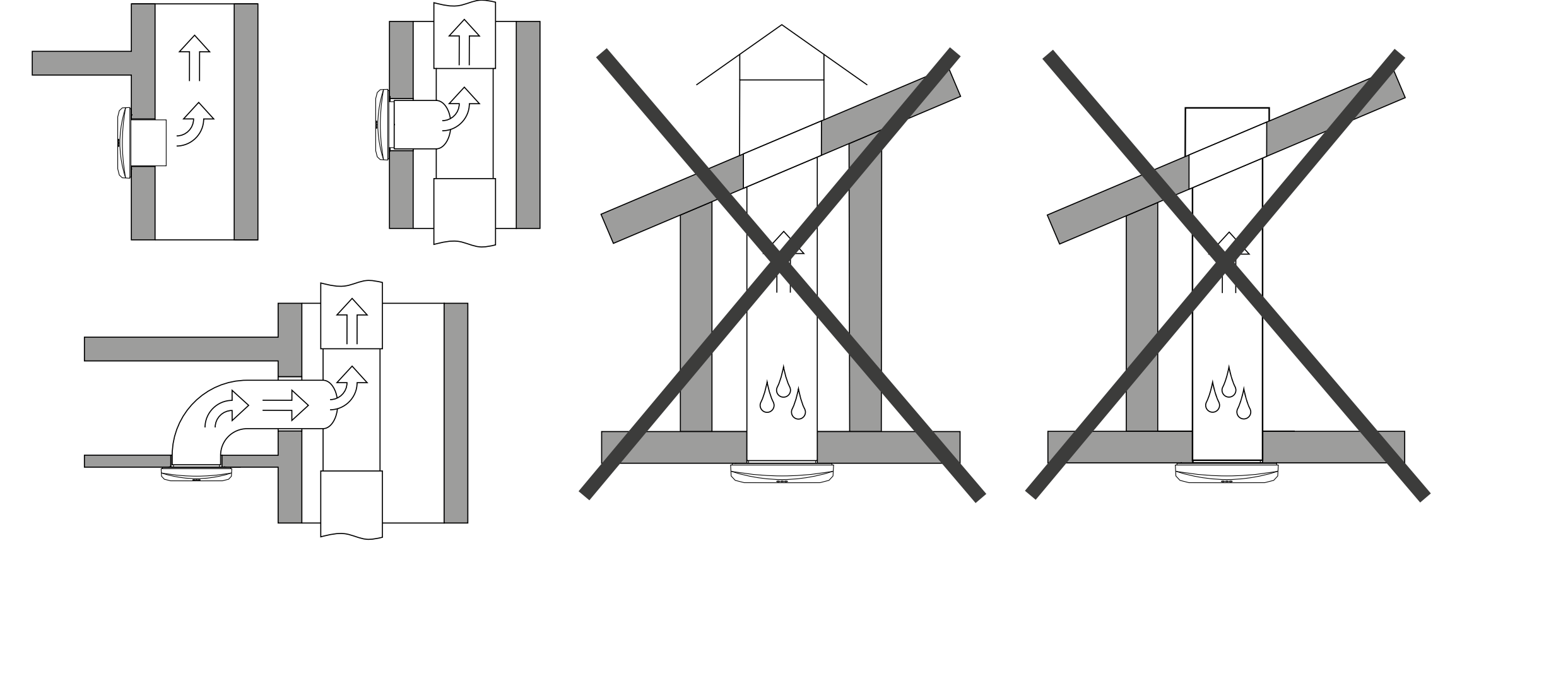

A levegőt közvetlenül a szellőzőaknába vagy egy 100 mm-es csövön át az aknába fújja. A ventilátor nem szerelhető úgy, hogy a levegőt egyenesen felfelé fújja ki.

A beépített visszacsapó szelep megakadályozza, hogy álló ventilátornál a levegő visszaáramoljon, és hő menjen veszendőbe.

IP45 védettség, tömített elektronika

IP45 védettségű, az elektronikát tömített burkolat védi, a motor túlmelegedés elleni védelemmel készül.

UV-álló műanyag, levehető előlap

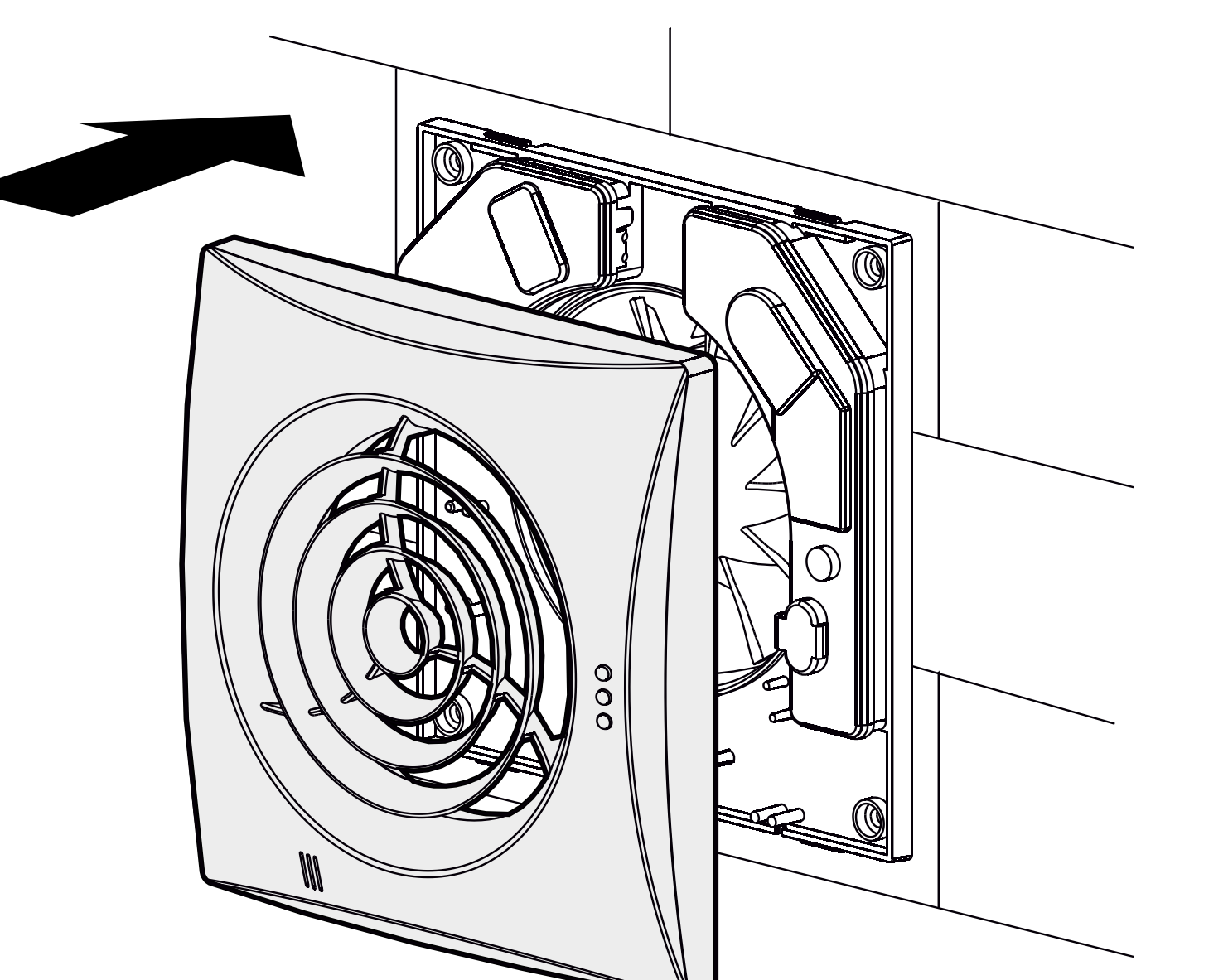

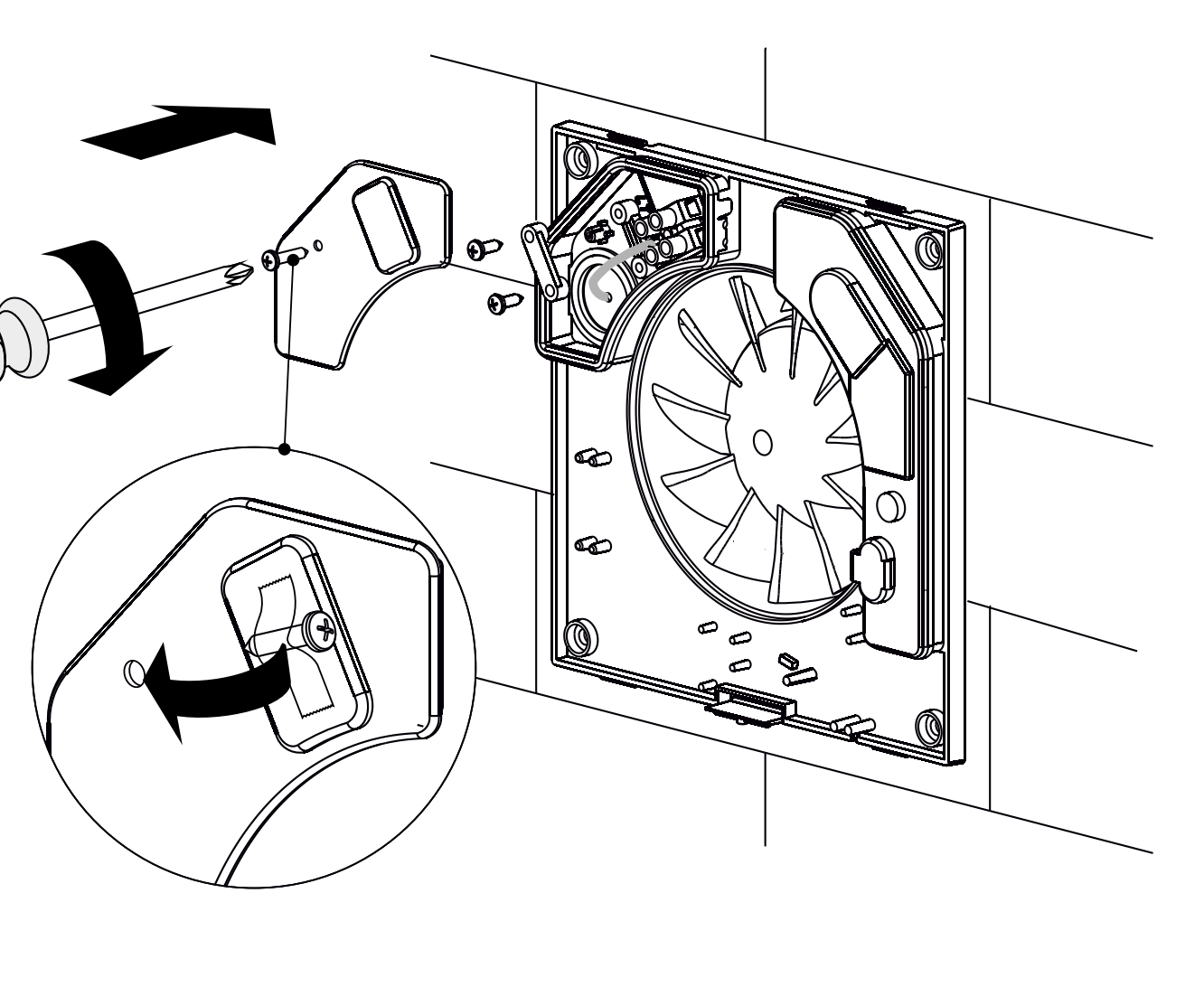

A ház és a járókerék UV-álló műanyagból készül. Az előlapot reteszek tartják a házon; tisztításhoz csavarhúzóval kioldható és levehető.

Műszaki adatok

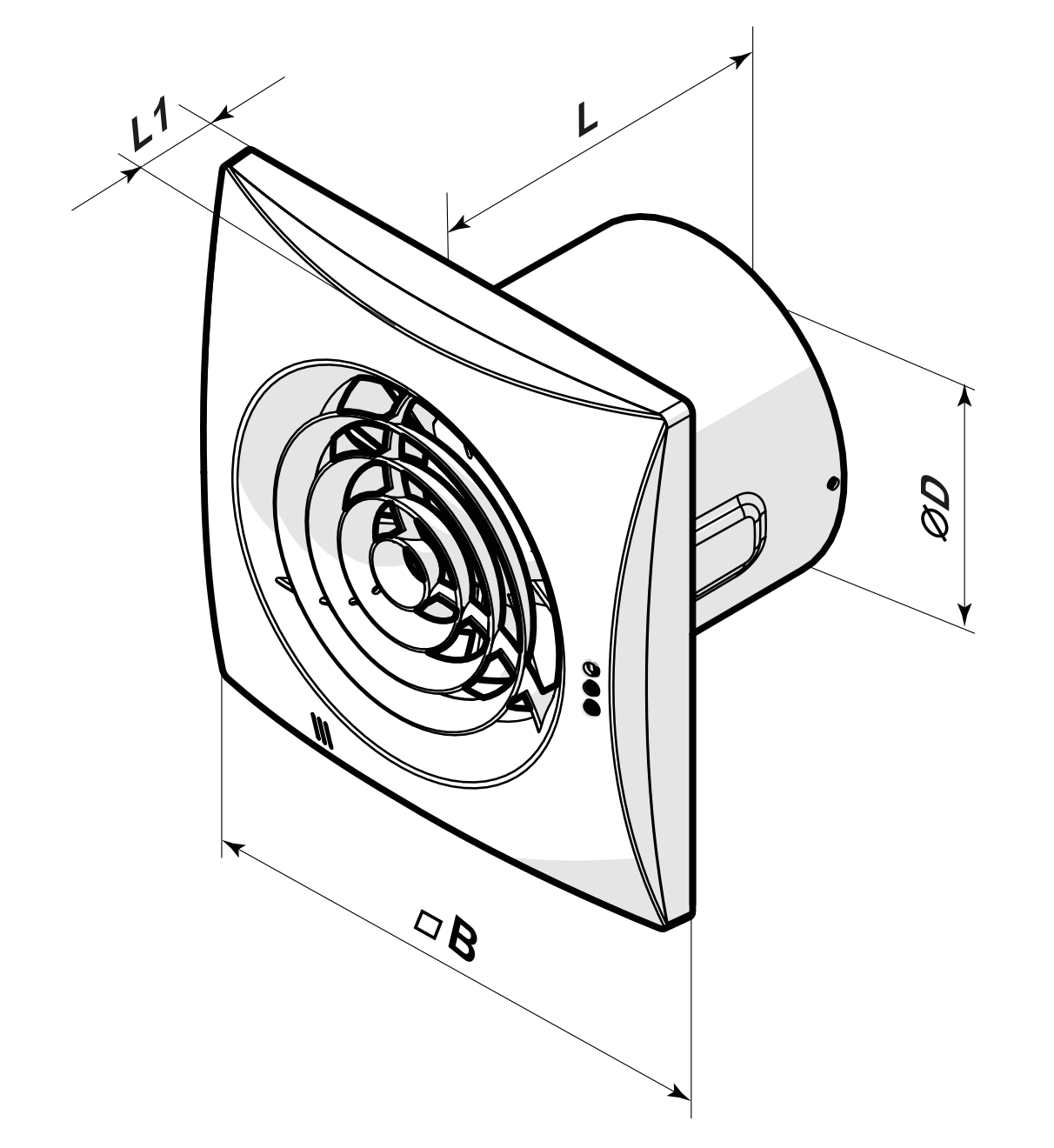

Méretek

Minden méret milliméterben értendő.

A négyzetes előlap 158 × 158 mm-es és 26 mm mély (B és L1), mögötte a ház és a kifúvó csonk 81 mm mély (L). A kifúvó csonk külső átmérője 99 mm (ØD), így 100 mm-es csőbe vagy szellőzőaknába illik. A falra kerülő hátsó ház oldala 136 mm (H).

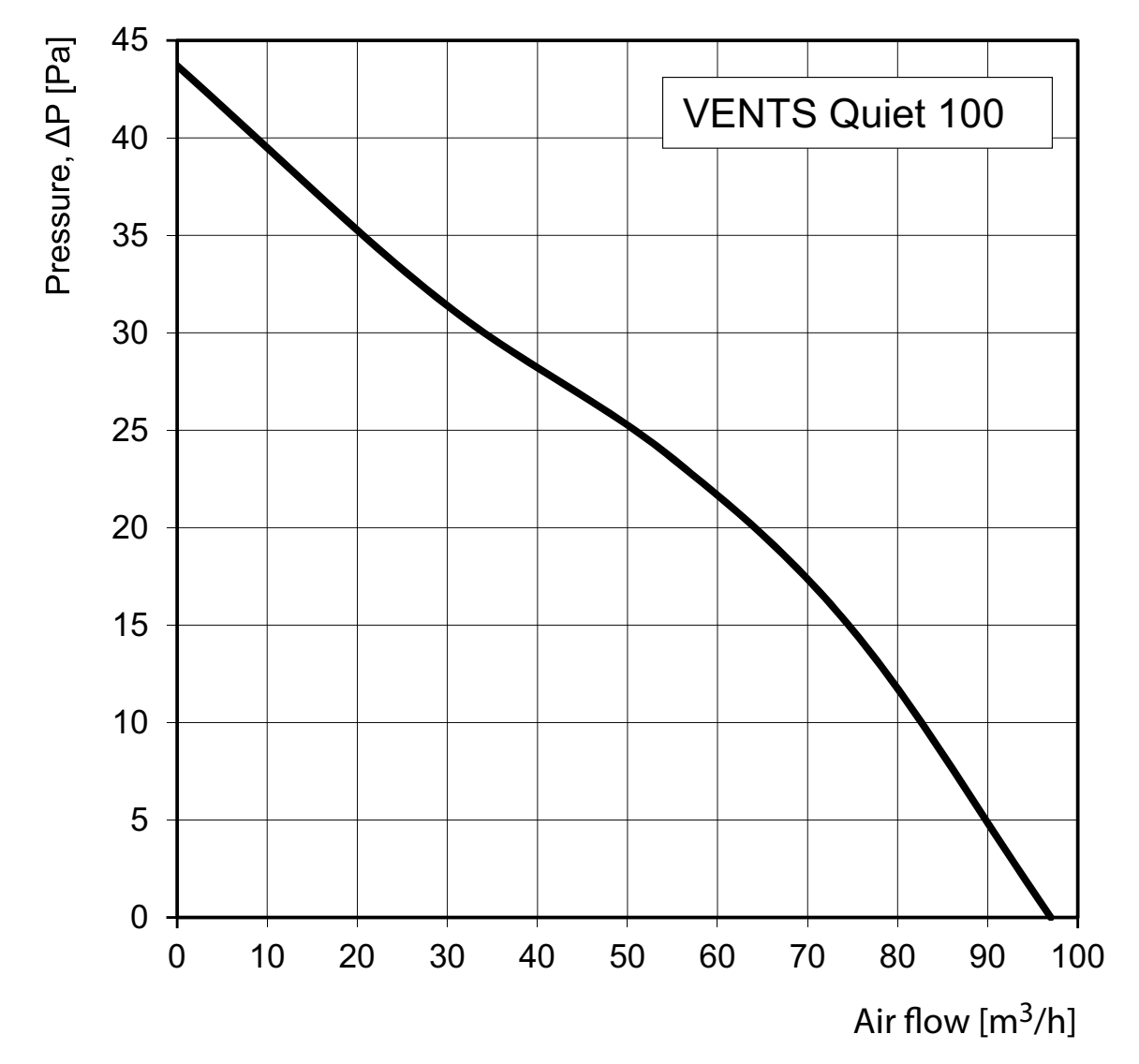

Jelleggörbe

A görbe a ventilátor nyomását mutatja a légszállítás függvényében: szabad kifúváskor óránként 97 köbmétert szállít, a legnagyobb nyomás kb. 44 Pa. Legfeljebb 1,5 méteres csőszakaszhoz ajánljuk, hosszabb csőhöz radiális fürdőszoba-ventilátorokat kínálunk.

Hova szerelhető?

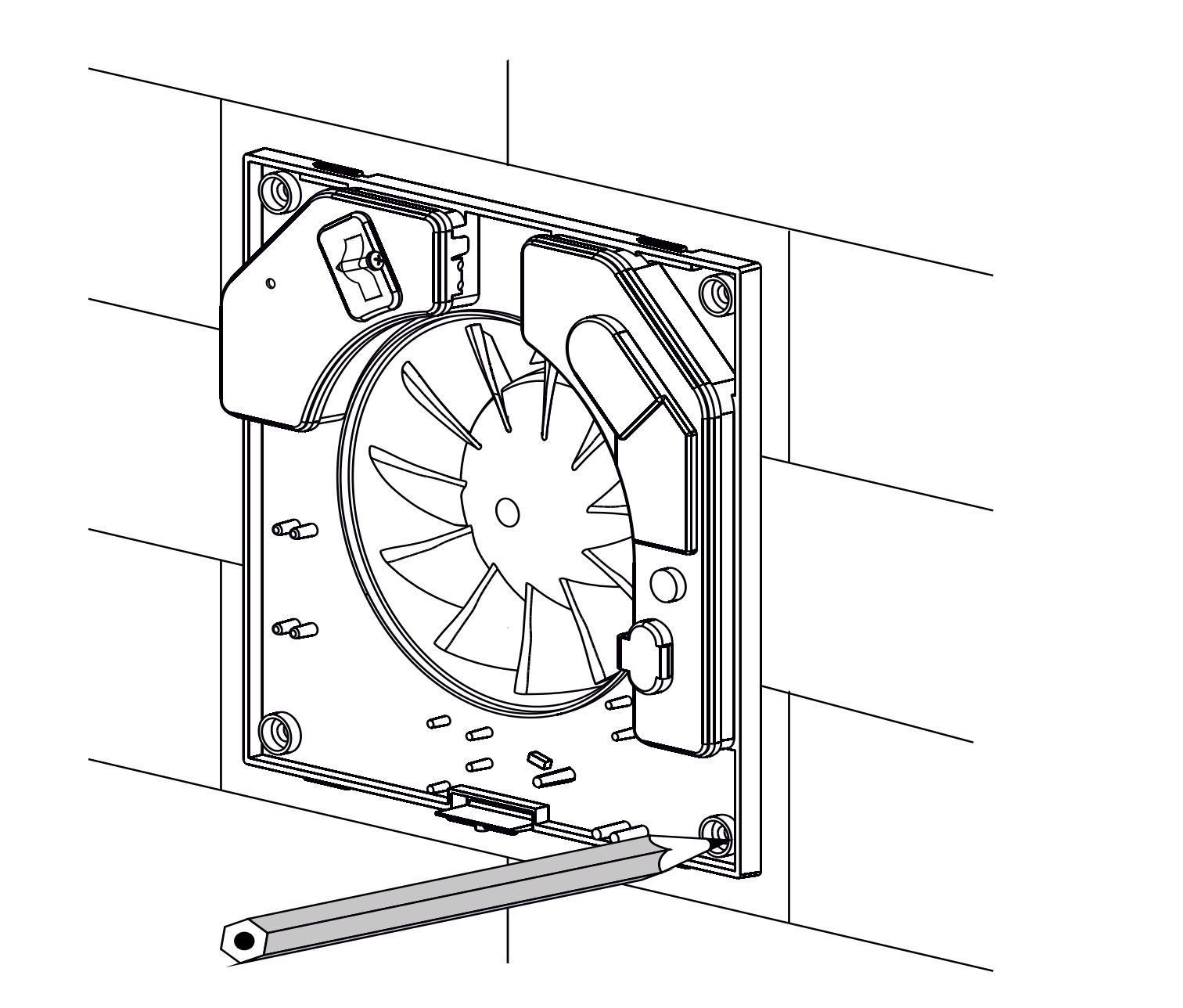

• A ventilátor falra és mennyezetre is szerelhető.
• Ha a szellőzőakna távolabb van, flexibilis cső is csatlakoztatható, a kifúvó csonkhoz bilinccsel rögzítve.

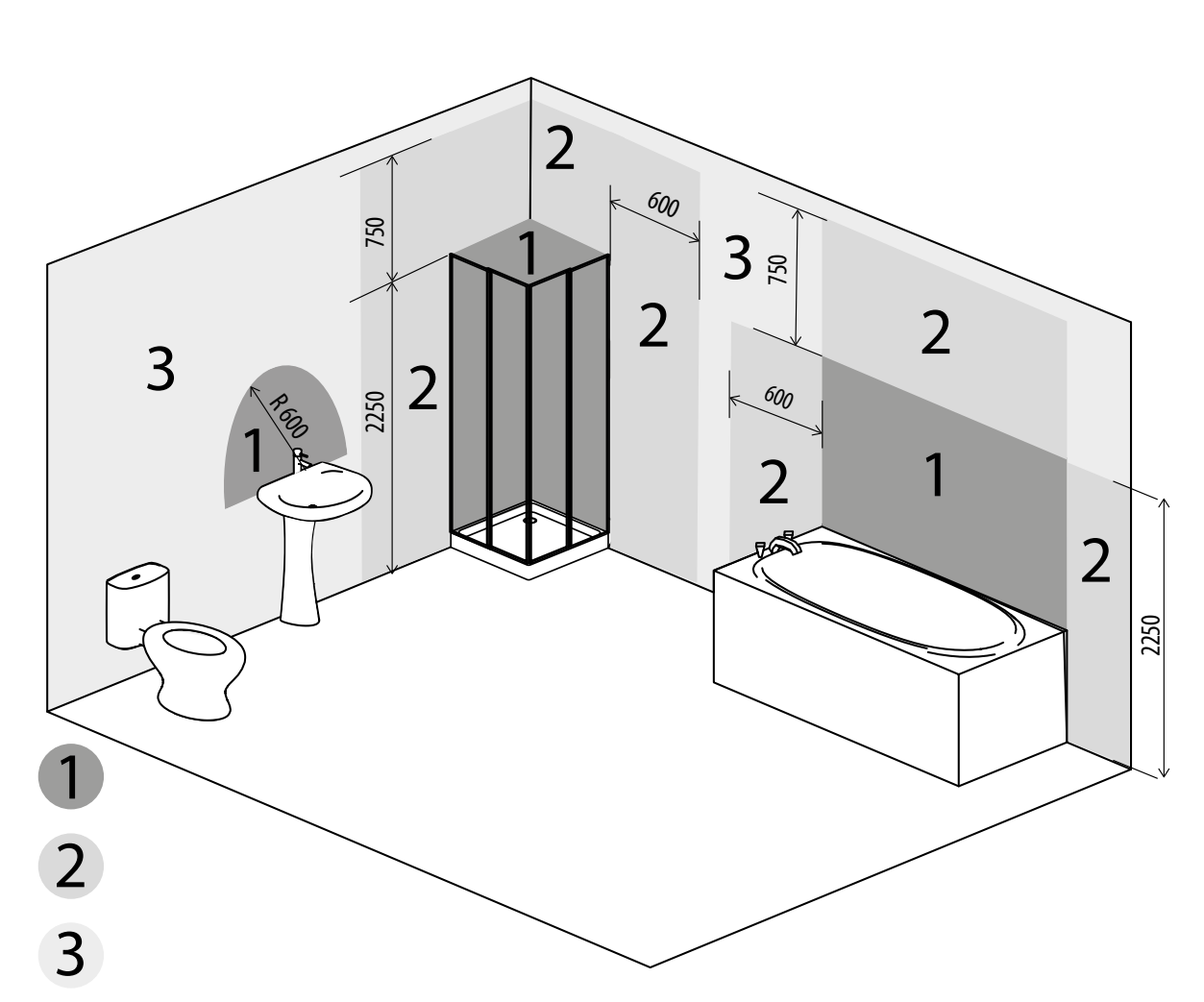

• A fürdőszoba 1., 2. és 3. zónájába is beépíthető, ha a beépítés és a bekötés megfelel az IEC 60364-7-701 szabványnak és a hazai előírásoknak.
• Ha a cső a falon át a szabadba vezet, a külső oldalra gravitációs zsalut ajánlunk, hogy a hideg levegő ne jöjjön vissza a csőbe.
• Fürdőszobába, WC-be, kamrába és más lakáshelyiségbe, otthoni használatra ajánljuk.

Bekötés és beállítás

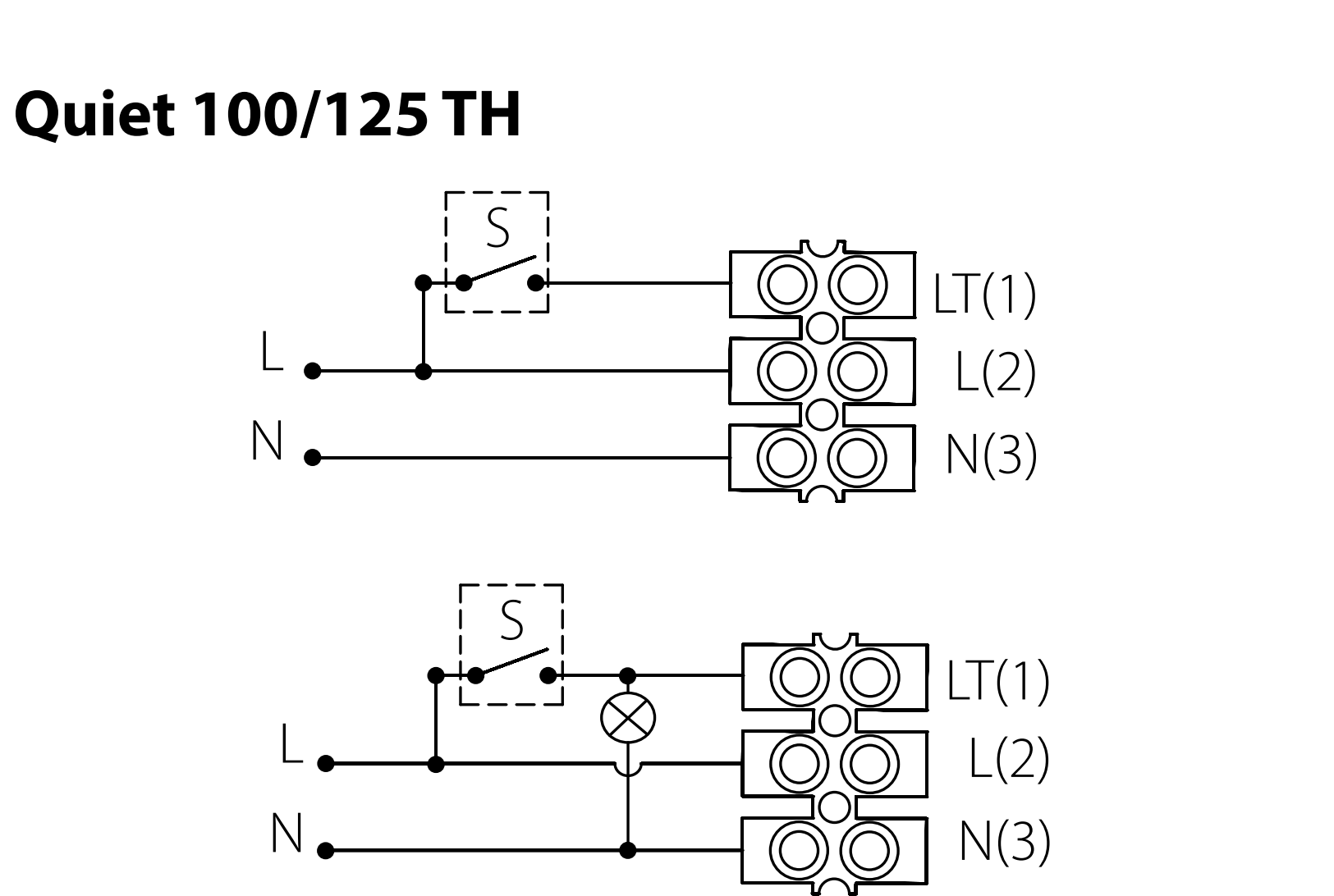

• Az L és az N bekötés állandó tápot ad, a külső kapcsoló (S) a fázist az LT bemenetre kapcsolja: a kapcsoló lekapcsolása után a ventilátor a beállított ideig még jár.
• A beállítás előtt a ventilátort feszültségmentesíteni kell, mert az időzítő panelje hálózati feszültség alatt van.
• Az utánfutási időt és a páratartalom-határt a csomagban lévő műanyag csavarhúzóval kell beállítani, mert fém csavarhúzó vagy kés károsíthatja a panelt.
• A bekötést csak villanyszerelő szakember végezheti.
• A hálózatra minden pólust bontó leválasztó kapcsolón keresztül kell csatlakoztatni.

Karbantartás és biztonság

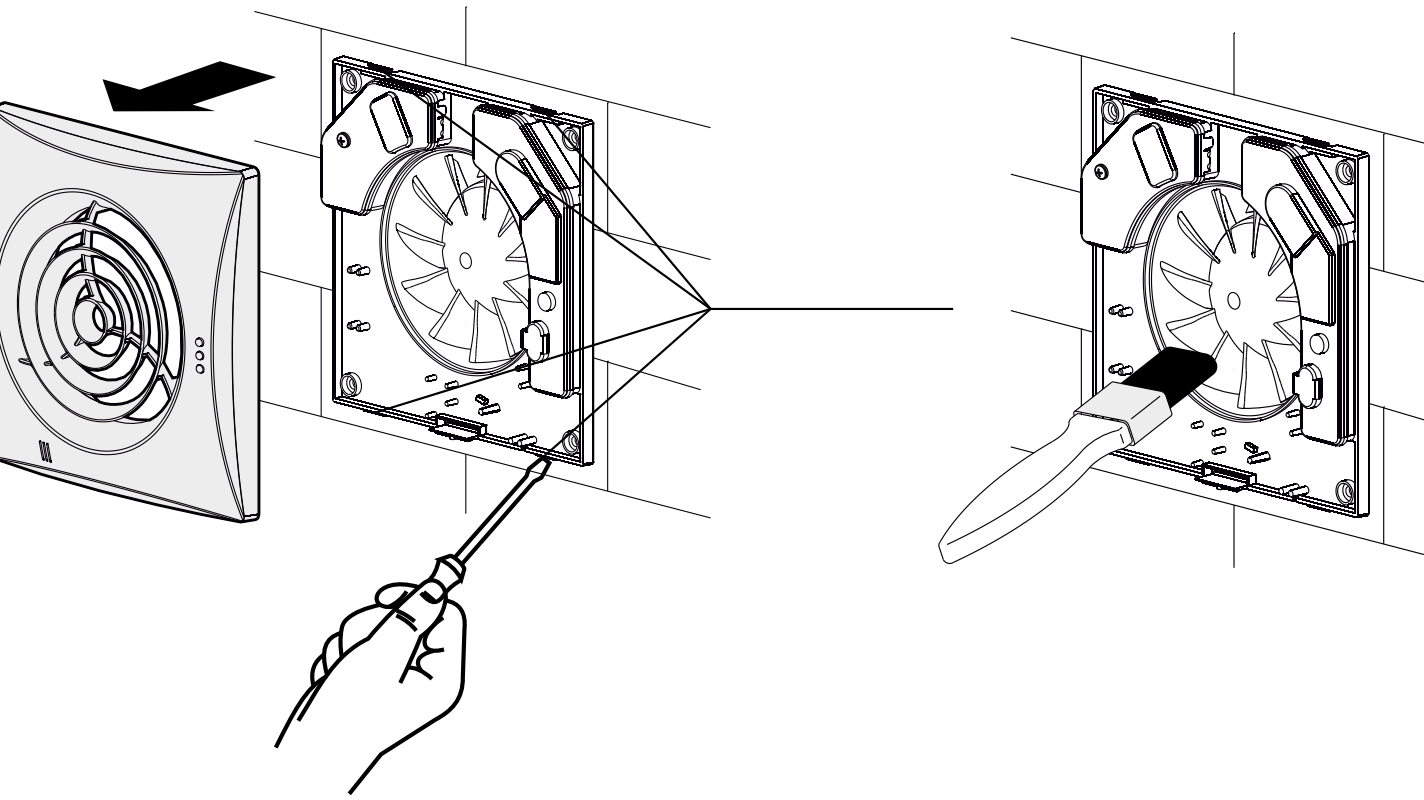

• Legalább félévente karbantartást ajánlunk: áramtalanítás után az előlapot le kell venni, a ventilátort száraz ruhával vagy kefével kell letörölni, az előlap folyó víz alatt mosható.
• Elektromos részekhez víz nem érhet.
• Nyitott égésterű gáz- vagy más tüzelőberendezés mellett meg kell akadályozni, hogy a füstgáz visszaáramoljon a helyiségbe; a beépítés után szakembernek kell ellenőriznie a tüzelőberendezés működését.
• A szállított levegő nem tartalmazhat port, ragadós anyagot vagy szálas szennyeződést.
• A ventilátort csak a helyiség építési és befejező munkái után szabad felszerelni.

Tartozékok a 100 mm-es csőhöz

Ezeket a gravitációs zsalukat, csöveket, bilincseket és esővédő rácsokat ajánljuk hozzá.
