Vortice Ariett LL radiális ventilátor (11965)
45 500 Ft
Vortice Ariett LL radiális ventilátor (11965)
RAKTÁRON
45 500 Ft
A Vortice Ariett LL radiális fürdőszoba-ventilátor az Ariett alapkivitele: kétpólusú kapcsolóról jár, amit a villanyszerelő köt be. Óránként 70 köbméter levegőt szállít 100-as csőátmérő mellett, legfeljebb 118 pascal nyomással, 3 méterről 40 dB(A) hangnyomással. Ablak nélküli fürdőszobákba és WC-kbe tervezték, ahol a levegőt csövön kell elvezetni.
A motor golyóscsapágyas, a gyártó legalább 30 000 üzemórára tervezte. A kifúvó csonkba visszacsapó szelep van építve, a védettsége IPX4. Falra és mennyezetre is szerelhető. A beépítésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Légáramlás típusa:
Radiális
Elérhetőség:
Azonnal
Csőátmérő:
100
Kényelmi funkció:
Alap
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Halk
Max. Légszállítás :
70 m3/h
Gyártó:
Vortice
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Egysebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IPX4
Szín:
Fehér
Anyag:
Műanyagházas
Max. légnyomás:
118 Pa
Feszültség:
230
Fokozatok száma:
1
Max. áramfelvétel:
0,14 A
Súly:
1,50
Teljesítményfelvétel:
18 W
Névleges fordulatszám (ford/perc):
2 315
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
11965
Termékcsalád:
Vortice Ariett
Hangnyomás 3 m-re (dB(A)):
40
Tömeg:
1,5 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Kis méretű radiális ventilátor csövön át történő elszíváshoz
A Vortice Ariett LL radiális fürdőszoba-ventilátor az Ariett alapkivitele: kétpólusú kapcsolóról jár, amit a villanyszerelő köt be, és addig megy, amíg a kapcsoló be van kapcsolva. Ha azt szeretné, hogy a villany leoltása után még néhány percig tovább járjon, az időrelés Vortice Ariett LL T való Önnek.
Ablak nélküli fürdőszobák, WC-k és kisebb lakó- vagy üzlethelyiségek szellőztetésére tervezték, ahol a levegőt csövön kell elvezetni. Óránként 70 köbméter levegőt szállít 100-as csőátmérő mellett, és legfeljebb 118 pascal nyomást ad a csővezeték ellenállásával szemben. Falra és mennyezetre is felszerelhető, a háza mindössze 156 milliméter széles.
Melyik változat kell Önnek?
Ugyanaz a ventilátor, két vezérléssel — a névre kattintva nyílik a termék
| Vortice Ariett LL | Vortice Ariett LL T | |
|---|---|---|
| Hogyan indul | Kétpólusú kapcsolóról, amíg be van kapcsolva | A villany felkapcsolása után néhány másodperccel |
| Utánfutás | Nincs | Kb. 3–20 perc, gyárilag 3 perc |
| Gyári cikkszám | 11965 | 11966 |
| Termék | Ön ezt nézi | Megnézem |
A két változatban a ventilátor ugyanaz: légszállítás, nyomás, zaj és méret szerint nincs köztük különbség, csak a vezérlésük más. A gyártó az Ariettet jelenlét-érzékelővel (PIR) és páraérzékelővel (T HCS) is gyártja; ezekről érdeklődjön munkatársainknál.
Műszaki adatok
A Vortice gyári adatlapja és katalógusa szerint; kiemelve az a változat, amelyet most néz.
| Ariett LL | Ariett LL T | ||
|---|---|---|---|
| Gyári cikkszám | 11965 | 11966 | |
| Legnagyobb légszállítás | m³/h | 70 | |
| Legnagyobb nyomás | Pa | 118 | |
| Fordulatszám | ford/perc | 2315 | |
| Teljesítményfelvétel | W | 18 | |
| Áramfelvétel | A | 0,14 | |
| Hangnyomás 3 m-en | dB(A) | 40 | |
| Fordulatok száma | 1 | ||
| Névleges csőátmérő | mm | 100 | |
| Kifúvó csonk külső átmérője | mm | 97 | |
| Méret: szélesség × mélység (csonk nélkül) | mm | 156 × 123 | |
| Kifúvó csonk hossza | mm | 25 | |
| Tömeg | kg | 1,50 | |
| Feszültség / frekvencia | V / Hz | 230 / 50 | |
| Motor | Árnyékolt pólusú motor hővédelemmel | ||
| Tengely csapágyazása | Golyóscsapágy, legalább 30 000 üzemóra folyamatos működésre | ||
| Járókerék | Radiális, előrehajló lapátokkal, műanyag | ||
| Visszacsapó szelep | Beépítve, nagy tömítettségű | ||
| Ház | Fehér, ütésálló, UV-álló ABS műanyag | ||
| Védettség | IPX4, fürdőszobában az 1-es zónába is beépíthető | ||
| Érintésvédelmi osztály | II. — földelés nem szükséges | ||
| Környezeti hőmérséklet folyamatos üzemben, max. | °C | 40 | |
| Időrelé | Nincs | Kb. 3–20 perc, gyárilag 3 perc | |
A hangnyomás szabad térben, 3 méter távolságból mért érték. A gyártó 2024-es katalógusa az alapkivitelt új cikkszámon, 11313 néven közli, változatlan műszaki adatokkal.

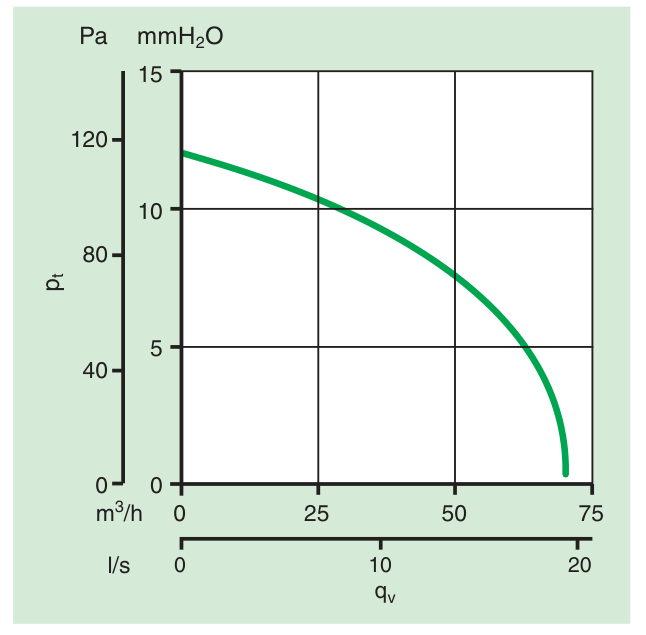

Jelleggörbe
A Vortice gyári adatlapjából, a két változatra azonos
A görbe azt mutatja, mennyi levegőt szállít a ventilátor a csővezeték ellenállásától függően. Szabadon kifújva óránként 70 köbmétert, 118 pascal ellenállással szemben már semennyit; egy rövid, egyenes csőszakasz mögött a kettő között. Minél hosszabb és kanyargósabb a cső, annál kevesebb levegő jut át rajta.
Gyári adatlap
A Vortice Ariett angol nyelvű gyári adatlapja a műszaki adatokat, a méretrajzot, a jelleggörbét és a gyári tartozékokat tartalmazza. A villanyszerelőnek a szerelési útmutatót adja oda: abban vannak a beszerelés lépései, az időrelé beállítása és a karbantartás, és van magyar nyelvű része is.

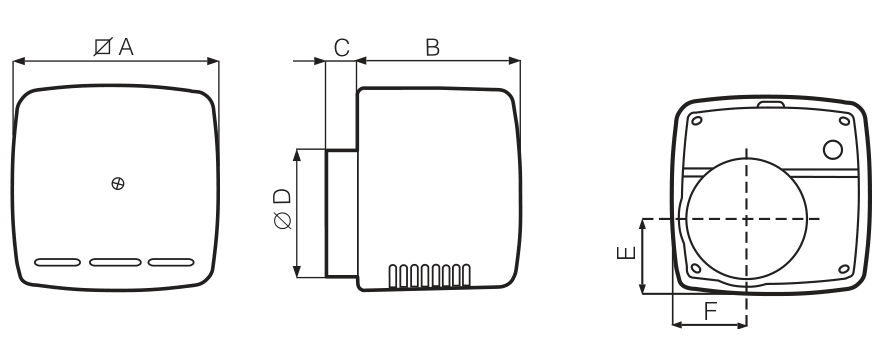

Méretek
A gyári méretrajz szerint, milliméterben
A ház 156 milliméter széles és 123 milliméter mély, mögötte a kifúvó csonk további 25 milliméter. A csonk külső átmérője 97 milliméter, 100-as csőre csatlakozik. A hátlapon a csonk tengelye mindkét irányban 60 milliméterre van a ház jelölt élétől (a rajzon E és F).
Miért ezt ajánljuk?
Golyóscsapágyas motor, 30 000 üzemórára
A motor tengelye golyóscsapágyon forog. A gyártó legalább 30 000 óra folyamatos működésre tervezte, a legnagyobb megengedett üzemi hőmérsékleten is — ezt jelzi a típusnévben az LL (Long Life). A motor árnyékolt pólusú, és hővédelem védi a túlmelegedéstől.
Falra és mennyezetre is felszerelhető; mennyezeti szerelésnél a csomagban lévő vastagabb rugót kell a helyére tenni.
Rövid kifúvó csonk, visszacsapó szeleppel
A kifúvó csonk mindössze 25 milliméter hosszú, ezért a gyártó szerint közvetlenül utána jöhet egy 90 fokos könyök: a cső rögtön a ventilátor mögött fordulhat felfelé vagy oldalra.
A csonkba nagy tömítettségű visszacsapó szelep van építve: amikor a ventilátor áll, nem jön vissza a levegő és a szag a csőből.
- IPX4, II. érintésvédelmi osztály. Fröccsenő víz ellen védett, fürdőszobában az 1-es zónába is beépíthető, és földelés nem kell hozzá.
- Egy fordulat, gyári szabályozóval halkítható. A ventilátor egy fordulatszámon jár; a gyártó külön elektronikus fordulatszám-szabályozót ad hozzá (Vortice C 1.5 és SCNRB).
- Radiális járókerék. Előrehajló lapátú, vegyi hatásoknak ellenálló műanyagból készül.
- Olasz gyártmány. A háza ütésálló, a napfény okozta öregedésnek ellenálló fehér ABS műanyag, a gyártó az olasz Vortice.
Amire figyeljen a beépítésnél
- A beépítést és a bekötést szakember végezze — ezt a gyártó is előírja.
- Az alapkivitel kétpólusú kapcsolóról jár; a kapcsolót a villanyszerelő köti be.
- A hálózat felé kétpólusú kapcsoló kell, legalább 3 milliméteres érintkezőtávolsággal.
- Ha a ventilátor a fal és a csempe közé kerül, a szintkülönbséget távtartóval kell kiegyenlíteni.
- Egyetlen, csak általa használt csőbe vagy közvetlenül a szabadba fújjon. Kéménybe, kazán vagy kályha égéstermék-elvezetőjébe nem köthető.
- A helyiségbe jusson be friss levegő. Ha ugyanott nyílt égésterű gázkészülék is működik, ellenőriztesse, hogy annak az égési levegője továbbra is biztosított.
Ezzel hasonlítsa össze
A két Vortice sorozat gyári adatai egymás mellett
A webáruházban az Ariett mellett a Vortice MICRO 100 és az időrelés MICRO 100 T is falon kívüli, 100 milliméteres radiális fürdőszoba-ventilátor. A MICRO két fordulattal jár, és nagyobb nyomást ad, ezért hosszabb csővezetékhez is választható; az Ariett kisebb, és a motorja golyóscsapágyas.
| Ariett LL / LL T | MICRO 100 / 100 T | ||
|---|---|---|---|
| Légszállítás | m³/h | 70 | 65 / 90 (két fordulat) |
| Legnagyobb nyomás | Pa | 118 | 216 |
| Hangnyomás 3 m-en | dB(A) | 40 | 32,3 / 39,2 |
| Motor és csapágy | Árnyékolt pólusú, golyóscsapágyas | Kondenzátoros, kétfordulatú, önkenő perselyes | |
| Szűrő | Nincs | Mosható poliuretán szűrő | |
| Ház szélessége | mm | 156 | 239 |
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
Kétpólusú kapcsolóról jár, amit a villanyszerelő köt be; addig megy, amíg a kapcsoló be van kapcsolva. Ha azt szeretné, hogy a villany leoltása után még néhány percig járjon, az időrelés Vortice Ariett LL T kell.
100 milliméteres csőre; a kifúvó csonk külső átmérője 97 milliméter. Szabad kifúvásnál óránként 70 köbméter levegőt szállít, csővezetéken ennél kevesebbet — a pontos értéket a jelleggörbe adja meg. A legnagyobb nyomása 118 pascal.
A gyári mérés szerint szabad térben, 3 méter távolságból 40 dB(A) a hangnyomása.
Mindkettő falon kívüli, 100 milliméteres radiális ventilátor. Az Ariett kisebb, egy fordulattal jár, a motorja golyóscsapágyas. A MICRO 100 két fordulatú, 90 köbmétert és 216 pascal nyomást ad, és mosható szűrő van az előlapja mögött.
A gyártó szerint IPX4 védettsége miatt a fürdőszoba 1-es zónájába is beépíthető, és II. érintésvédelmi osztályú, földelés nem kell hozzá.
Igen, falra és mennyezetre is. Mennyezeti szerelésnél a ventilátorban lévő rugót a tartozékok között található vastagabbra kell cserélni.
Igen, a kifúvó csonkba van építve, így álló ventilátornál nem jön vissza a levegő és a szag a csőből.
A ventilátor egy fordulaton jár. A gyártó hozzá külön elektronikus fordulatszám-szabályozót készít (Vortice C 1.5 és SCNRB).
