Vortice MICRO 100T időrelés ventilátor (11940)
51 000 Ft
Vortice MICRO 100T időrelés ventilátor (11940)
RAKTÁRON
51 000 Ft

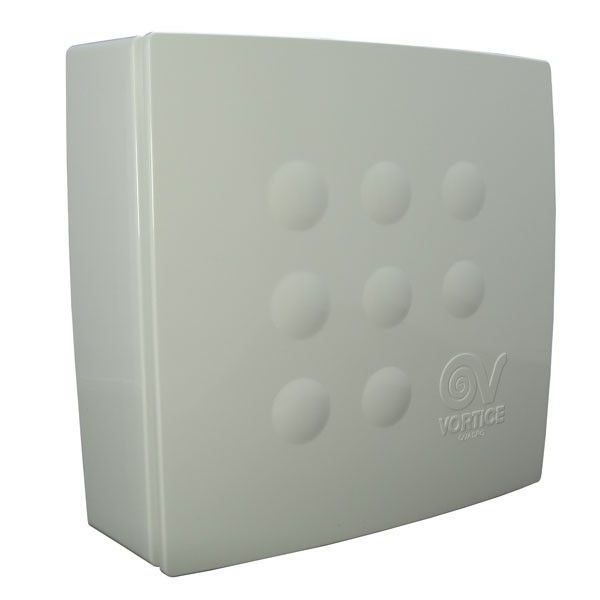

A Vortice MICRO 100 T időrelés radiális fürdőszoba-ventilátor a villany felkapcsolása után néhány másodperccel elindul, lekapcsolás után pedig 3 és 20 perc között beállítható ideig tovább jár. Nagyobb fordulaton óránként 90, kisebben 65 köbméter levegőt szállít 100-as csőátmérő mellett, legfeljebb 216 pascal nyomással. Olyan fürdőszobákba és WC-kbe tervezték, ahol a levegőt csövön kell elvezetni.
A kifúvó csonkba visszacsapó szelep van építve, a mosható szűrő az előlap mögött cserélhető, a védettsége IPX4. Falra és mennyezetre is szerelhető. A beépítésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Légáramlás típusa:
Radiális
Elérhetőség:
Azonnal
Csőátmérő:
100
Kényelmi funkció:
Időrelés
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Halk
Max. Légszállítás :
90 m3/h
Gyártó:
Vortice
Csapágytípus:
Siklócsapágyas
Sebességfokozatok:
Többsebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IPX4
Szín:
Fehér
Anyag:
Műanyagházas
Max. légnyomás:
216 Pa
Feszültség:
230
Fokozatok száma:
2
Max. áramfelvétel:
0,13 A
Súly:
1,82
Teljesítményfelvétel:
28 W
Névleges fordulatszám (ford/perc):
1 600
Léghőmérséklet-tartomány (°C):
max. +50
Gyártói cikkszám:
11940
Termékcsalád:
Vortice MICRO
Hangnyomás 3 m-re (dB(A)):
39,2
Tömeg:
1,82 kg/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Időrelés radiális ventilátor csövön át történő elszíváshoz
A Vortice MICRO 100 T időrelés radiális fürdőszoba-ventilátor a villany felkapcsolása után néhány másodperccel magától elindul, és a lekapcsolás után még annyi ideig jár, amennyire a szerelő beállította: 3 és 20 perc között, gyárilag 3 percre.
Olyan lakó- és üzlethelyiségek szellőztetésére tervezték, ahol a levegőt csövön kell elvezetni. Radiális ventilátor: nagyobb fordulaton óránként 90, kisebben 65 köbméter levegőt szállít 100-as csőátmérő mellett, és legfeljebb 216 pascal nyomást ad a csővezeték ellenállásával szemben. Falra és mennyezetre is felszerelhető. A zárt előlap eltakarja a mögötte lévő nyílást, és a négy oldalán szívja be a levegőt.
Melyik változat kell Önnek?
Ugyanaz a ventilátorcsalád, más kivitelben és vezérléssel — a névre kattintva nyílik a termék
| MICRO 80 — falon kívüli, Ø80 mm | MICRO 100 — falon kívüli, Ø100 mm | MICRO 100 I — falba süllyesztett, Ø100 mm | |
|---|---|---|---|
| Alapkivitel — külön kapcsolóról | Vortice MICRO 80 | Vortice MICRO 100 | Vortice MICRO 100 I |
| T — beépített időrelé | Vortice MICRO 80 T | Ön ezt nézi: Vortice MICRO 100 T | Vortice MICRO 100 I T |
| T HCS — páraérzékelő és időrelé | ilyen kivitel nincs | Vortice MICRO 100 T HCS | Vortice MICRO 100 I T HCS |
A Vortice MICRO három kivitelben készül. A két falon kívüli változat a csatlakozó csőátmérőben tér el (80 vagy 100 milliméter), a MICRO 100 I pedig ugyanez a ventilátor falba süllyesztett házzal. Mindháromhoz választható beépített időrelé (T), a 100-as méretekhez páraérzékelővel együtt is (T HCS). A MICRO 80-ból páraérzékelős változatot a gyártó nem készít.
Műszaki adatok
A Vortice gyári adatlapjai és katalógusa szerint — a család mindhárom kivitele; kiemelve az a változat, amelyet most néz.
| MICRO 80 | MICRO 100 | MICRO 100 I | ||
|---|---|---|---|---|
| Gyári cikkszám: alap / T / T HCS | 11638 / 11648 / — | 11936 / 11940 / 11945 | 12017 / 12018 / 12065 | |
| Légszállítás, kis / nagy fordulat | m³/h | 60 / 85 | 65 / 90 | 75 / 100 |
| Legnagyobb nyomás, kis / nagy fordulat | Pa | 216 / 265 | 157 / 216 | 196 / 218 |
| Fordulatszám, kis / nagy | ford/perc | 1150 / 1580 | 1180 / 1600 | 1010 / 1450 |
| Teljesítményfelvétel, kis / nagy fordulat | W | 19 / 27 | 20 / 28 | 20 / 27 |
| Áramfelvétel, kis / nagy fordulat | A | 0,10 / 0,13 | 0,10 / 0,13 | 0,10 / 0,12 |
| Hangnyomás 3 m-en, kis / nagy fordulat | dB(A) | 28,7 / 37 | 32,3 / 39,2 | 26,3 / 34,3 |
| Névleges csőátmérő | mm | 80 | 100 | 100 |
| Kifúvó csonk nyílása | mm | 73,5 | 92,5 / 97 | 92,5 |
| Beépítés | Falon kívül, falra vagy mennyezetre | Falon kívül, falra vagy mennyezetre | Falba süllyesztve; mennyezetbe külön szerelőkészlettel | |
| Tömeg: alap / T / T HCS | kg | 1,79 / 1,81 | 1,80 / 1,82 / 1,82 | 1,91 / 1,93 / 1,93 |
| Előlap szélessége | mm | 239 | 239 | 258 |
| Feszültség / frekvencia | V / Hz | 220–240 / 50 | ||
| Motor | Kétfordulatú, kondenzátoros indukciós motor, hővédelemmel | |||
| Tengely csapágyazása | Önkenő, önbeálló persely | |||
| Járókerék | Radiális, előrehajló lapátokkal | |||
| Visszacsapó szelep | A kifúvó csonkba építve | |||
| Szűrő | Mosható poliuretán (PUR) szűrő az előlap mögött | |||
| Védettség | IPX4, fürdőszobában az 1-es zónába is beépíthető | |||
| Érintésvédelmi osztály | II. — földelés nem szükséges | |||
| Környezeti hőmérséklet folyamatos üzemben, max. | °C | 50 | ||
| Időrelé (T és T HCS) | Utánfutás 3–20 perc között állítható, gyárilag 3 perc | |||
| Páraérzékelő (T HCS) | 60, 70, 80 vagy 90% relatív páratartalom, gyárilag 60% | |||
A T és a T HCS változat légszállítása, nyomása és zaja ugyanannyi, mint az alapkivitelé: a vezérlés nem változtat a ventilátoron. A hangnyomás szabad térben, 3 méter távolságból mért érték. A MICRO 100 I legnagyobb légszállítására a gyártó régebbi adatlapjai 110 köbméter óránkénti és 245 pascalos értéket közölnek, a 2024-es gyári katalógus és a jelleggörbe viszont 100 köbmétert és 218 pascalt — a táblázatban ez utóbbi áll.
Jelleggörbék
A Vortice 2019-es gyári katalógusából
A vékony vonalak a nyomást mutatják a légszállítás függvényében, a vastagok a teljesítményfelvételt (jobb oldali tengely, watt). A kék a kis, a fekete a nagy fordulat. Minél hosszabb és kanyargósabb a csővezeték, annál nagyobb az ellenállása, és a ventilátor annál kevesebb levegőt szállít — a görbe erről mondja meg, mennyit. A MICRO 100 I görbéjén a zöld és a piros vonal az oldalsó kivezetéshez tartozik.
Gyári adatlap
A Vortice MICRO 100 T (11940) angol nyelvű gyári adatlapja a teljes műszaki adatsort, a méretrajzot és a gyári tartozékokat tartalmazza. A villanyszerelőnek a szerelési útmutatót adja oda: abban vannak a bekötési rajzok, a fordulatszámok bekötése, az időrelé és a páraérzékelő beállítása, és van magyar nyelvű része is.

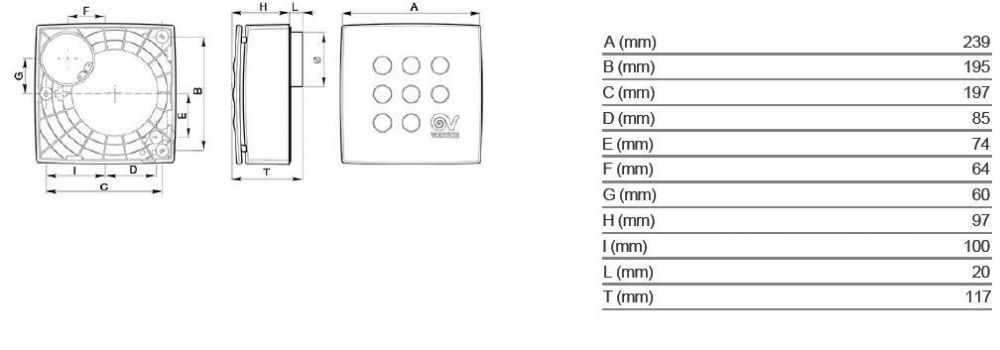

Méretek
A gyári méretrajz szerint, milliméterben
Az előlap 239 milliméter széles, a ventilátor a kifúvó csonkkal együtt 117 milliméter mély, ebből a csonk 20 milliméter. A két falon kívüli kivitel, a MICRO 80 és a MICRO 100 háza azonos méretű, csak a csonk átmérője más.
Miért ezt ajánljuk?
Mosható szűrő az előlap mögött
A ventilátor előtt, az előlap mögött poliuretán hálós szűrő ül. A gyártó szerint rázással, fúvatással vagy vízzel tisztítható, és mosogatógépben is mosható. Legalább félévente nézze meg, és ha kell, mossa ki vagy cserélje.
A pótszűrő nálunk külön is kapható: a Vortice MICRO 80 és 100 ventilátor szűrő ehhez a típushoz való.
Rövid kifúvó csonk, forgatható előlap
A kifúvó csonk rövid, ezért a gyártó szerint közvetlenül utána jöhet egy 90 fokos könyök — a cső rögtön a ventilátor mögött fordulhat felfelé vagy oldalra. A csonk nem a ház közepén van, az előlap pedig 360 fokban elforgatható, így a kifúvás iránya a meglévő csőhöz igazítható.
A csonkba visszacsapó szelep van építve: amikor a ventilátor áll, nem jön vissza a levegő és a szag a csőből.
- Két fordulat, a bekötéstől függően. A villanyszerelő köti be úgy, hogy a ventilátor a kisebb vagy a nagyobb fordulaton járjon, vagy — a gyári bekötési rajz szerint — egy fordulatváltó kapcsolóval váltani lehessen a kettő között. Ez a kapcsoló nem tartozéka; az időrelés ventilátor a bekötött fordulaton indul.
- IPX4, II. érintésvédelmi osztály. Fröccsenő víz ellen védett, fürdőszobában az 1-es zónába is beépíthető, és földelés nem kell hozzá.
- Hővédelemmel ellátott motor. Kétfordulatú, kondenzátoros indukciós motor, önkenő perselyes tengellyel és előrehajló lapátú radiális járókerékkel.
- Független intézet tanúsítja. A biztonságát és a mért teljesítményét az olasz IMQ vizsgálóintézet tanúsította.
- Olasz gyártmány. A háza ütésálló, a napfény okozta öregedésnek ellenálló fehér ABS műanyag, a gyártó az olasz Vortice.
Amire figyeljen a beépítésnél
- A beépítést és a bekötést szakember végezze — ezt a gyártó is előírja.
- A ventilátort a padlótól legalább 2,3 méter magasan kell felszerelni.
- A hálózat felé kétpólusú kapcsoló kell, legalább 3 milliméteres érintkezőtávolsággal.
- A MICRO egyetlen elvezető csőbe dolgozik, és 100 milliméteres csőre csatlakozik. A csonk kivezető nyílása 92,5 / 97 milliméteres.
- Az időrelé utánfutási idejét a szerelő a panelen lévő trimmerrel állítja be 3 és 20 perc között.
Ezzel hasonlítsa össze
A webáruházban a MICRO mellett a Vortice Ariett LL és az időrelés Ariett LL T is falon kívüli, 100 milliméteres radiális fürdőszoba-ventilátor. Az Ariett egyfordulatú, óránként 70 köbméter levegőt szállít, legfeljebb 118 pascal nyomással, 3 méterről 40 dB(A) hangnyomással. A motorja golyóscsapágyas, a gyártó legalább 30 000 üzemórára tervezte. A MICRO 100 két fordulattal 65 és 90 köbmétert szállít, a legnagyobb nyomása 216 pascal, a hangnyomása 3 méterről 32,3, illetve 39,2 dB(A).
Tartozékok ehhez a termékhez
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A ventilátor a villanykapcsolóval együtt kap áramot: a villany felkapcsolása után néhány másodperccel elindul, lekapcsolás után pedig a beállított ideig tovább jár. Az utánfutás 3 és 20 perc között állítható, gyárilag 3 perc.
A ventilátor ugyanaz. A MICRO 100 T HCS-ben páraérzékelő is van: ha a relatív páratartalom átlépi a beállított értéket (60, 70, 80 vagy 90%), magától elindul, és amikor a pára a küszöb alá esik, az időrelé kapcsolja le. A MICRO 100 T csak a villanykapcsolóra indul.
100 milliméteres csőre. Szabad kifúvásnál nagyobb fordulaton óránként 90, kisebben 65 köbméter levegőt szállít, csővezetéken ennél kevesebbet — a pontos értéket a jelleggörbe adja meg a cső ellenállásától függően. A legnagyobb nyomása 216 pascal.
A gyári mérés szerint szabad térben, 3 méter távolságból kis fordulaton 32,3, nagy fordulaton 39,2 dB(A) a hangnyomása.
A gyártó szerint IPX4 védettsége miatt a fürdőszoba 1-es zónájába is beépíthető, és II. érintésvédelmi osztályú, földelés nem kell hozzá. A padlótól legalább 2,3 méter magasan kell lennie.
Igen, mindkettő gyári tartozék. A visszacsapó szelep a kifúvó csonkba van építve, a mosható poliuretán szűrő az előlap mögött van. Pótszűrő a webáruházban kapható.
Kétfordulatú, kondenzátoros indukciós motor hővédelemmel, önkenő perselyes tengellyel. A fordulatot a bekötés választja ki, külső kapcsolóval a kettő között váltani is lehet.
