Tűzvédelmi csappantyú SC90+ NA160 (1,5 óra)
19 000 Ft
Tűzvédelmi csappantyú SC90+ NA160 (1,5 óra)
RAKTÁRON
19 000 Ft

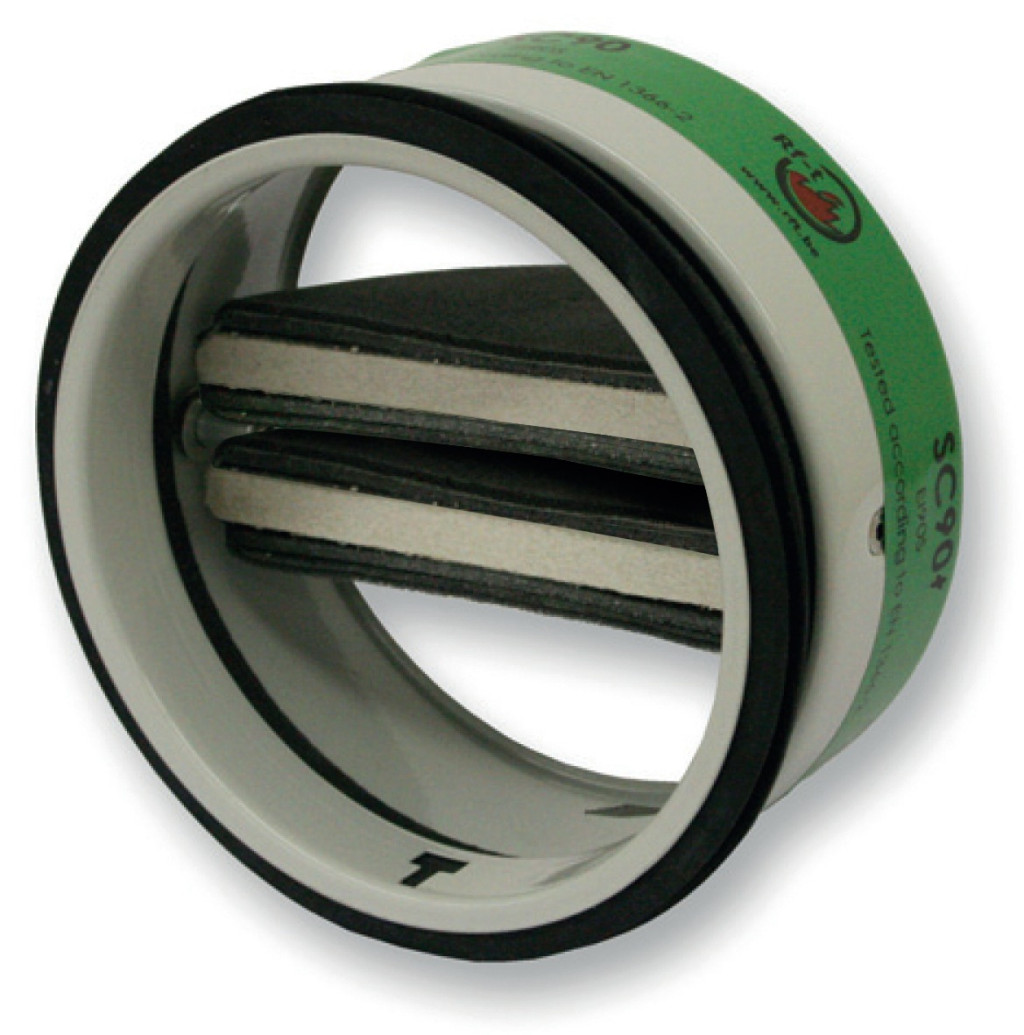

Az SC90+ NA160 kör keresztmetszetű tűzvédelmi csappantyú, amely Ø 160 mm-es fém légcsatornába tolva gátolja a tűz és a füst továbbterjedését. Ha a légcsatornában a hőmérséklet 72 °C fölé emelkedik, az olvadóbetét megolvad, és a két félkör alakú lap lezárja a légcsatornát.
Legalább 100 mm vastag pórusbeton falba vagy legalább 150 mm vastag pórusbeton födémbe habarccsal beépítve 90 perces tűzállóságot ad, a bevizsgált tömítéssel legalább 100 mm vastag, fémvázas gipszkarton falban is. A Cairox forgalmazza, gyártója a belgiumi Rf-Technologies. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Adatok
Tűzállósági idő:
90
Elérhetőség:
Azonnal
Csőátmérő:
160
Gyártó:
Cairox
Csőbedugható:
Igen
Anyag:
Acél
Csőprofil:
Kör alakú
Gyártói cikkszám:
SC90+, 160
Termékcsalád:
Rf-Technologies SC+90
Hosszúság (mm):
60
Tömeg:
500 g/db
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek

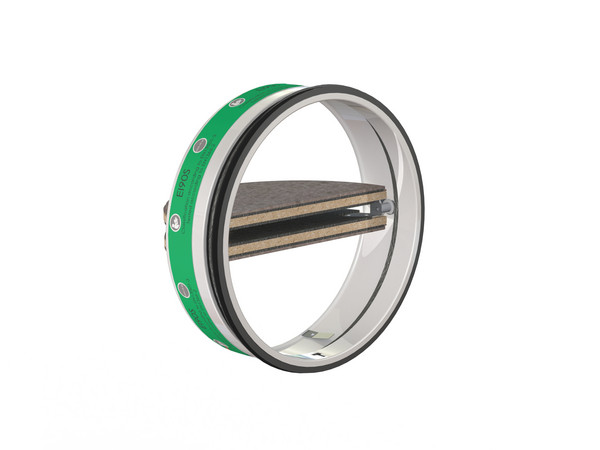

SC90+ NA160: tűzvédelmi csappantyú Ø 160 mm-es légcsatornába
Az SC90+ NA160 kör keresztmetszetű tűzvédelmi csappantyú, amely Ø 160 mm-es fém légcsatornába tolva gátolja a tűz és a füst továbbterjedését. Ha a légcsatornában a hőmérséklet 72 °C fölé emelkedik, az olvadóbetét megolvad, és a két félkör alakú lap lezárja a légcsatornát.
Ezt a tűzgátló csappantyút kis átmérőjű légcsatornákba ajánljuk, például lakóépületekben. Legalább 100 mm vastag pórusbeton falba vagy legalább 150 mm vastag pórusbeton födémbe habarccsal beépítve 90 perces tűzállóságot ad, a bevizsgált tömítéssel legalább 100 mm vastag, fémvázas gipszkarton falban is.
Rokon termékként a CR120+MFUS kézi tűzcsappantyút is megtalálja a webáruházban. Más tűzvédelmi termékeket a Tűzvédelmi termékek kategóriában talál.
Melyik méret kell Önnek?
Az SC90+ hat méretben kapható, Ø 80-tól 200 mm-ig; kiemelve az a változat, amelyet most néz.
| Méret | Külső átmérő | Hossz | Tömeg | Ellenállás-tényező (ζ) |
|---|---|---|---|---|
| Ø 80 mm | ||||
| Ø 100 mm | 98,5 mm | 60 mm | 0,3 kg | 2,31 |
| Ø 125 mm | 123,5 mm | 60 mm | 0,4 kg | 1,48 |
| Ø 150 mm | 148,5 mm | 60 mm | 0,5 kg | 1,11 |
| Ön ezt nézi: Ø 160 mm | 158,5 mm | 60 mm | 0,5 kg | 1,04 |
| Ø 200 mm | 198,5 mm | 60 mm | 0,7 kg | 0,81 |
A 80 mm-es méret adatait munkatársainktól kérdezheti meg.
Miért ezt válassza?
Az olvadóbetét tartja nyitva a két lapot
A két félkör alakú lapot az olvadóbetét tartja nyitva. A zárás menetét és a részeket a lenti, működésről szóló részben mutatjuk be.
A légcsatornába tolva épül be
A csappantyút a gumi tömítőgyűrű tartja a helyén a vele azonos átmérőjű fém légcsatornában. A falátvezetésben a légcsatornán belül helyezkedik el.
Kis távolságra is beépíthető
Gipszes tömítéssel a szabványosnál kisebb távolságra is beépíthető a faltól, a födémtől és egy másik csappantyútól. A távolságokat a beépítésről szóló részben soroljuk fel.
Tűzállóság a beépítéstől függően
A csappantyú a táblázat minden szerkezetében, a hozzá tartozó tömítéssel EI 90 S osztályú.
| Beépítés | Szerkezet | Tömítés | Osztály |
|---|---|---|---|
| Tömör fal | legalább 100 mm vastag pórusbeton | habarcs | EI 90 S |
| Tömör fal | legalább 125 mm vastag pórusbeton | gipsz | EI 90 S |
| Tömör fal | legalább 100 mm vastag pórusbeton | gipsz és két 12,5 mm-es, F típusú (EN 520) gipszkarton lap | EI 90 S |
| Tömör fal | legalább 100 mm vastag pórusbeton | legalább 140 kg/m³-es, bevonatos kőzetgyapot lap, bevont légcsatorna | EI 90 S |
| Tömör födém | legalább 150 mm vastag pórusbeton | habarcs | EI 90 S |
| Szerelt fal | legalább 100 mm vastag, fémvázas, F típusú (EN 520) gipszkarton fal | legalább 40 kg/m³-es kőzetgyapot, gipsz és takarólemezek | EI 90 S |
| Szerelt fal | ugyanilyen szerelt fal | gipsz, rá kétszer 12,5 mm F típusú gipszkarton | EI 90 S |
| Szerelt fal | ugyanilyen szerelt fal | legalább 140 kg/m³-es, bevonatos kőzetgyapot lap, bevont légcsatorna | EI 90 S |
Az osztály 300 Pa nyomáskülönbségig érvényes, és nem számít, melyik oldalról éri a tűz. A bevizsgálás az EN 1366-2, az osztályozás az EN 13501-3 szabvány szerint történt.
Az EN 1366-2 szerinti szabványos szerkezetben kapott eredmény a hasonló, legalább ugyanakkora tűzállóságú, vastagságú és sűrűségű szerkezetre is érvényes.
A tűzcsappantyú működése

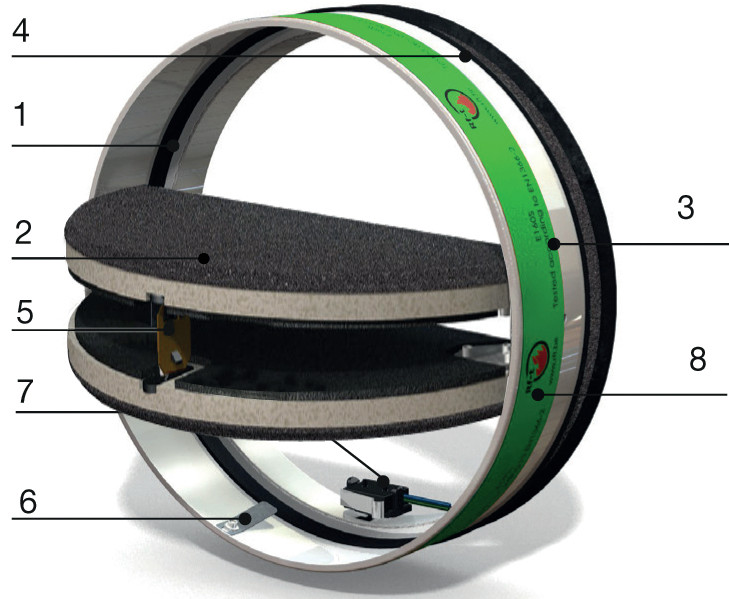

A részeket a gyári kép számozásával soroljuk fel.
- 1: acél ház
- 2: két félkör alakú lap
- 3: hőre duzzadó csík
- 4: gumi tömítőgyűrű
- 5: olvadóbetét, 72 °C
- 6: két rögzítő kampó
- 7: végálláskapcsoló (opció)
- 8: termékcímke
A lezárt lapokat a két rögzítő kampó tartja zárva, a hőre duzzadó anyag pedig kitágul, és elzárja a láng és a füst útját.
Kézi nyitás
- Óvatosan nyomja meg a két rögzítő kampót, ezzel kioldja a lapokat.
- Pattintsa be az olvadóbetétet a tartójába, ezzel nyitott helyzetben rögzíti a lapokat.
Kézi zárás
- Nyomja a lapokat egymás felé, és az olvadóbetétet oldalra tolva óvatosan oldja ki.

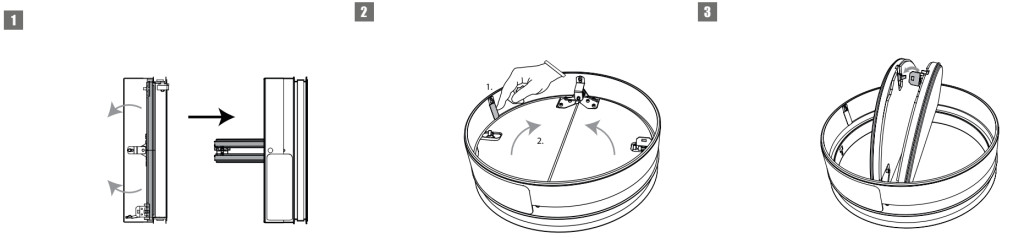

Az olvadóbetét cseréje
- A megolvadt olvadóbetétet vegye ki, ehhez a kart kissé nyomja meg.
- Az új olvadóbetétet helyezze a karba.
- Nyomja meg a két rugós rögzítő kampót, ezzel kioldja a lapokat.
- Pattintsa az olvadóbetétet a másik tartóba, így a lapok nyitott helyzetben rögzülnek.
A pót-olvadóbetét gyári neve KIT FT SC, 5 darabos készletben készül. Beszerzéséről munkatársainknál érdeklődhet.
Rendeléskor egypólusú végálláskapcsolóval (FCU SC) is kérhető, amely távolról jelzi a csappantyú helyzetét. Utólag a KIT FCU SC készlettel szerelhető fel. A végálláskapcsolóról is munkatársainknál érdeklődhet.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | Rf-Technologies SC+90, a Cairox jelölésével SC90+, Ø 160 mm |
| Csatlakozó légcsatorna | Ø 160 mm-es fém légcsatorna |
| Külső átmérő | 158,5 mm |
| Hossz | 60 mm |
| Tömeg | 0,5 kg |
| Ellenállás-tényező (ζ) | 1,04 |
| Tűzállóság | EI 90 S a bevizsgált falakban és födémben (Ø 100-200 mm) |
| Szabványok | EN 1366-2 (300 Pa-ig), EN 13501-3, EN 15650 |
| Kioldás | olvadóbetét, 72 °C |
| Zárás | két félkör alakú lap, két rögzítő kampó |
| A ház anyaga | acél |
| Beépítési helyzet | bármilyen, 0-360° |
| Áramlási irány | tetszőleges |
| Környezeti hőmérséklet | 50 °C alatt |
| Felhasználás | csak beltérre |
| Végálláskapcsoló | FCU SC, opció |
A Cairox forgalmazza, gyártója a belgiumi Rf-Technologies.

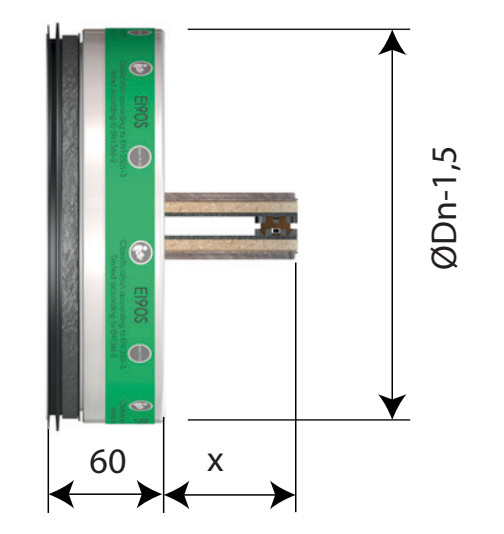

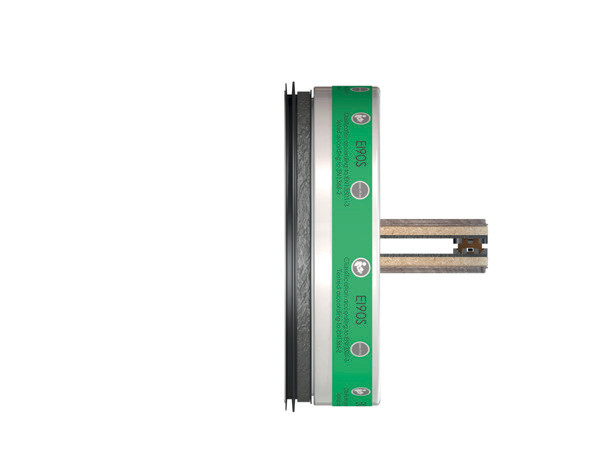

Méretek
- 60 mm: a ház hossza.
- Ø 158,5 mm: a ház külső átmérője, a névleges méretnél 1,5 mm-rel kisebb.
- X: ennyivel nyúlik ki a nyitott lap a ház egyik végén.
Nyomásveszteség
A nyomásveszteséget a Δp = ζ × v² × 0,6 képlettel számolhatja ki. A v a légsebesség a légcsatornában (m/s), a ζ az ellenállás-tényező a mérettáblázatból, az eredmény pascalban adódik.
A tűzcsappantyú beépítése
A tűzállóság csak a bevizsgált szerkezetben és tömítéssel érvényes.
A csappantyút a falon vagy a födémen átvezetett fém légcsatornába kell betolni.
Általános szabályok
- Biztonsági elemként óvatosan kell tárolni és mozgatni: ne érje ütés és víz, és ne deformálódjon.
- Beépítés előtt ellenőrizze, hogy a lap szabadon mozog-e.
- A csappantyúnak ellenőrzéshez és karbantartáshoz hozzáférhetőnek kell maradnia, és az olvadóbetéthez is hozzá kell férni.
- A tengelye bármilyen helyzetben lehet (0-360°), a levegő bármelyik irányban áramolhat.
- A beépítésnek meg kell felelnie a szerelési útmutatónak és az osztályozási jelentésnek.

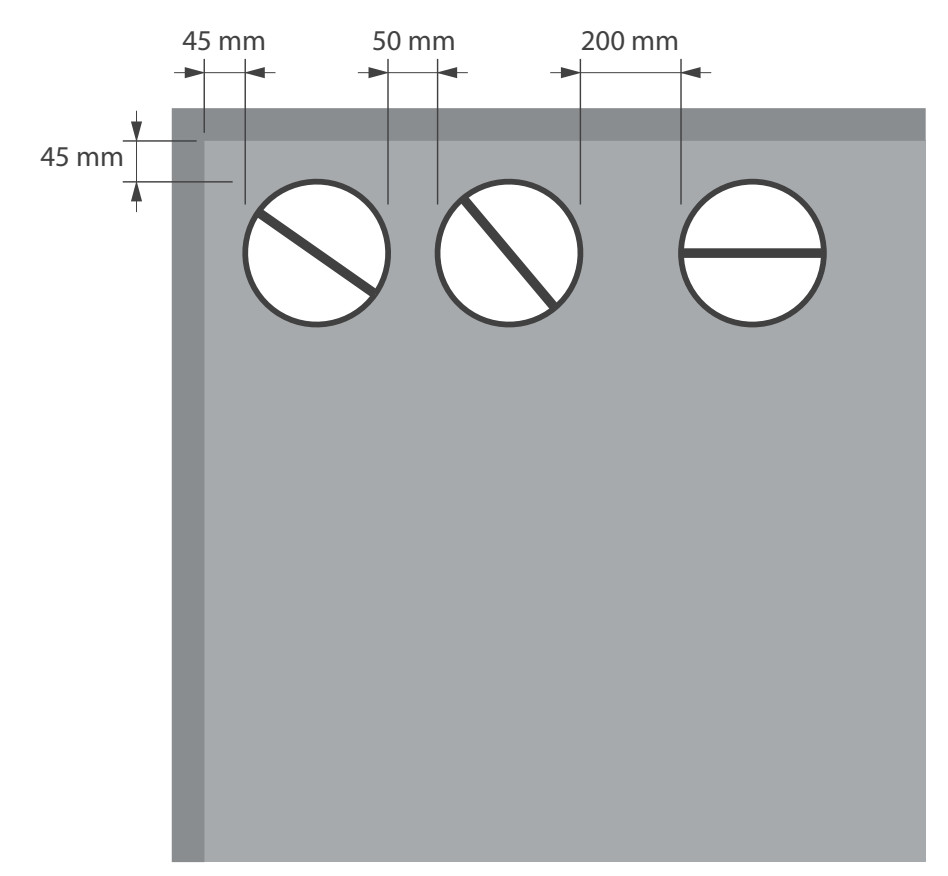

Távolságok
- A szabvány szerint a szomszédos faltól vagy födémtől legalább 75 mm-re, egy másik csappantyútól legalább 200 mm-re kell beépíteni.
- A gipsszel tömített beépítéseknél a szomszédos faltól vagy födémtől 45 mm, egy másik csappantyútól 50 mm is elég.
- Ilyen kis távolságra legfeljebb két csappantyú kerülhet egymás mellé vízszintesen.

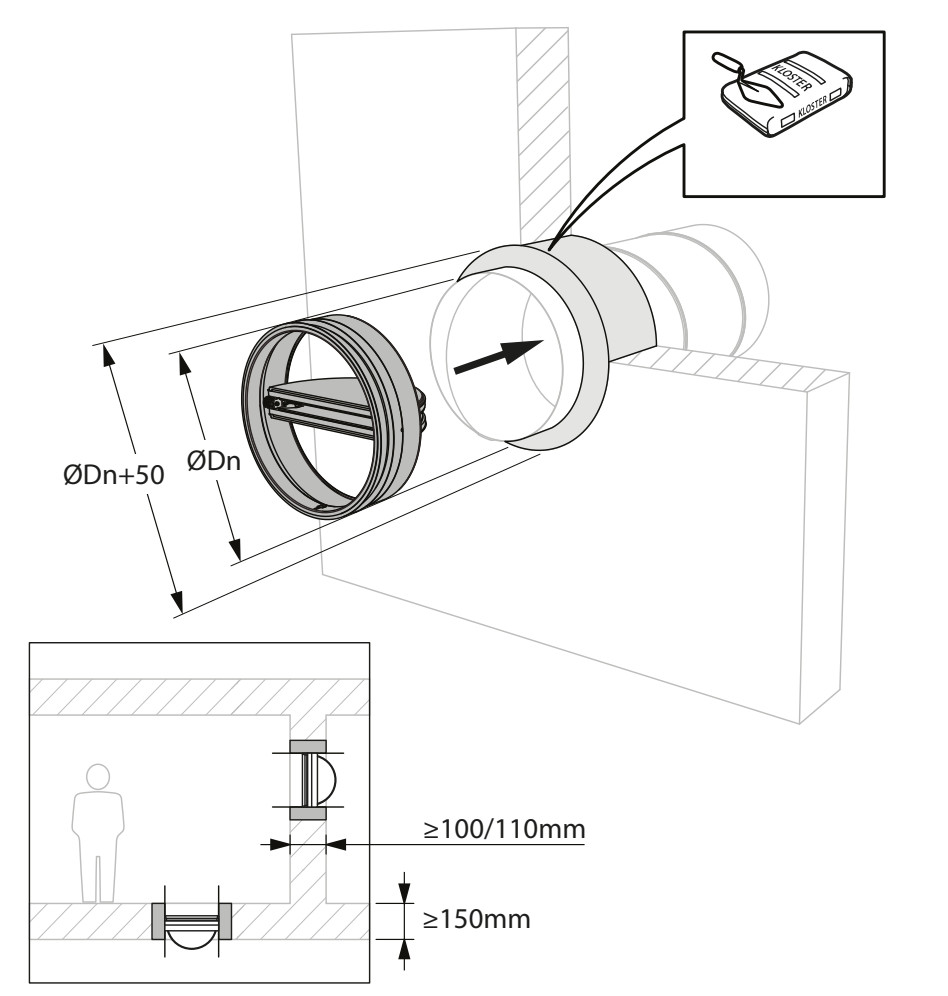

Habarccsal
- Legalább 100 mm vastag pórusbeton falban és legalább 150 mm vastag pórusbeton födémben a légcsatorna körüli nyílást habarccsal kell kitölteni.
Gipsszel

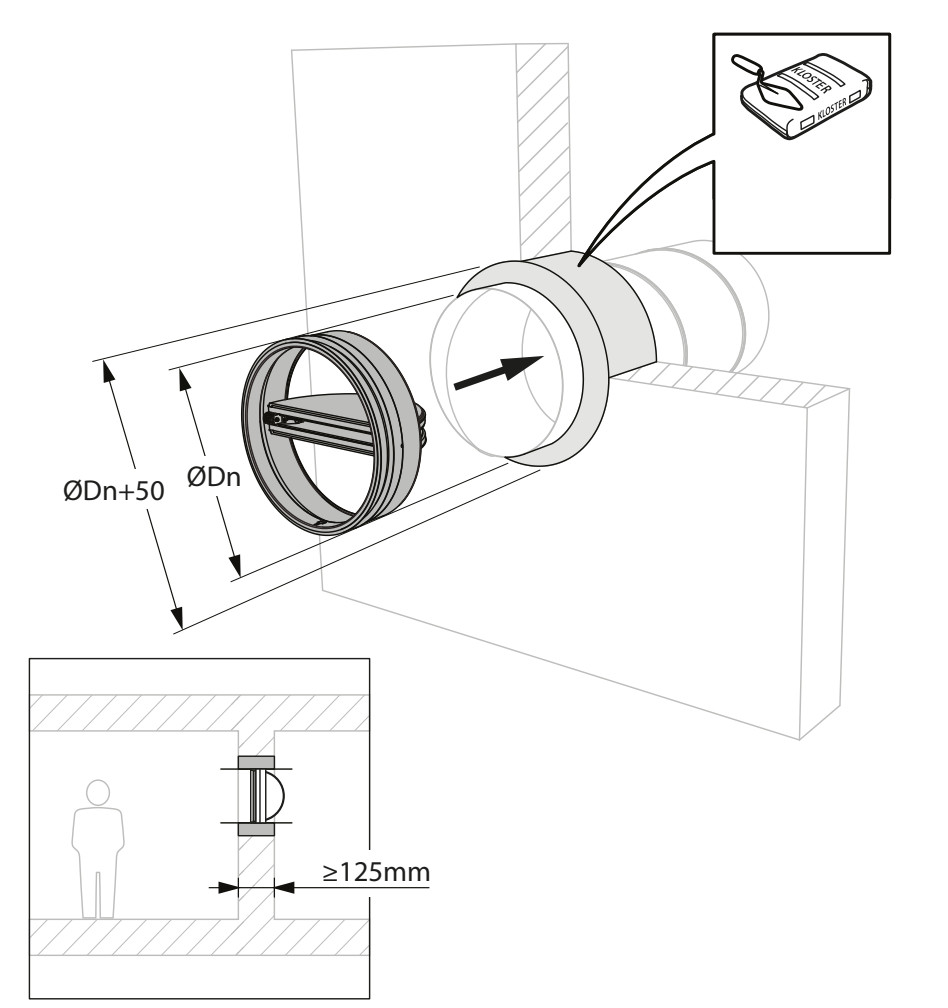

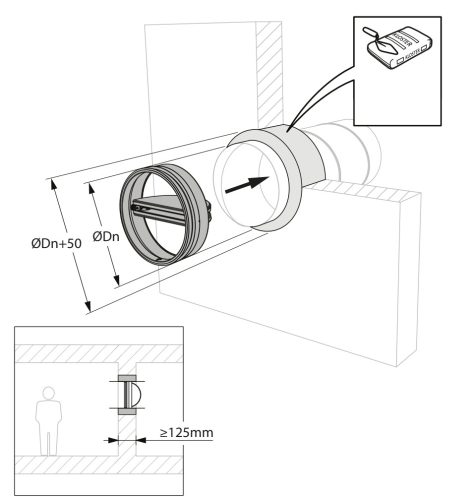

- Legalább 125 mm vastag pórusbeton falban a nyílást gipsszel kell kitölteni.
- Legalább 100 mm vastag pórusbeton falban és fémvázas gipszkarton falban a gipszes tömítés mellé két 12,5 mm-es, F típusú gipszkarton lap is kell.

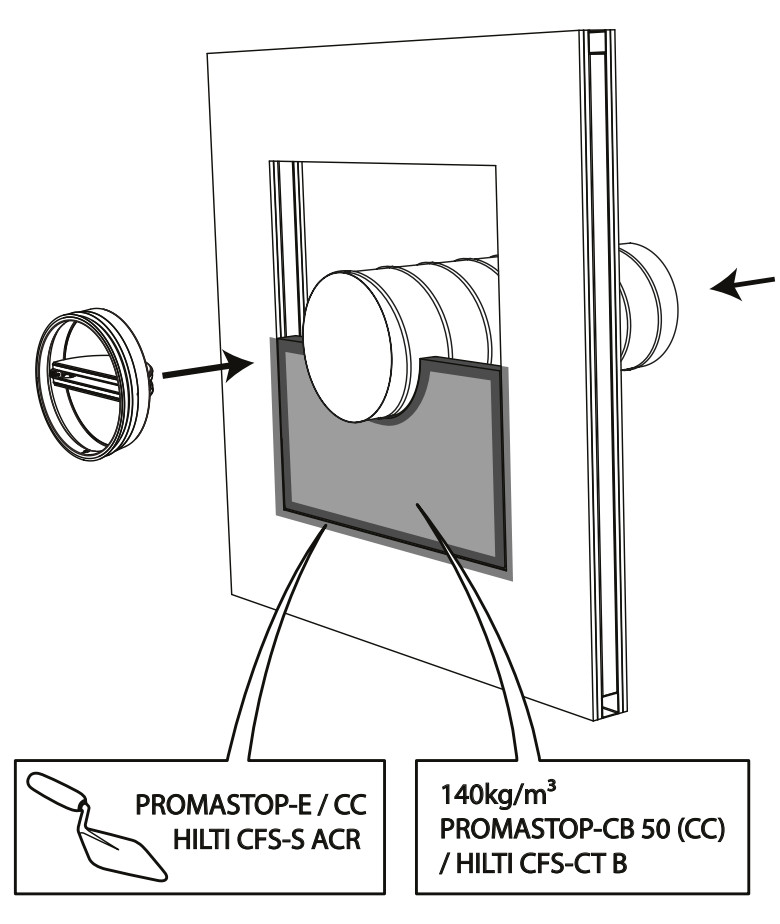

Kőzetgyapot lappal
- A nyílást két réteg, 50 mm vastag, egyik oldalán tűzálló bevonatú kőzetgyapot lappal kell lezárni, például PROMASTOP-CB 50 vagy HILTI CFS-CT B lappal.
- A két réteg illesztéseit egymáshoz képest el kell tolni, és a széleket körben be kell vonni, például PROMASTOP-CC vagy HILTI CFS-S-ACR bevonattal.
- A légcsatornát azon az oldalon, ahol a nyitott lap kinyúlik, 100 mm szélességben, legalább 1,5 mm vastag endoterm bevonattal kell bevonni.
- A légcsatornának nem kell a nyílás közepén lennie, de a nyílás legfeljebb 600 mm-rel lehet nagyobb a légcsatorna átmérőjénél.
- A csappantyú és a nyílás széle között legfeljebb 400 mm lehet.
- Fémvázas gipszkarton falban kőzetgyapottal, gipsszel és takarólemezekkel is lezárható a nyílás.
Ellenőrzés és karbantartás
- Külön karbantartást nem igényel.
- Évente legalább kétszer szemrevételezéssel ellenőrizni kell.
- Üzembe helyezés előtt a port és minden más szennyeződést el kell távolítani.
- A helyi karbantartási előírásokat és az EN 13306 szabványt is be kell tartani.
Figyelem: túl nagy nyomásnál a zárt csappantyú elmozdulhat a légcsatornában.
Gyári dokumentumok
A szerelési útmutatóban mind a nyolc bevizsgált beépítést ábrákkal, a teljesítménynyilatkozatban pedig a szerkezetenkénti osztályt találja.
Tartozékok a szereléshez
Ezeket a tartozékokat is megtalálja a webáruházban: Ø 160 mm-es spirálkorcolt légcsatorna, gumis bilincs és aluszalag.
Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából
A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.
Gyakran ismételt kérdések
A bevizsgált falakban és födémben, a hozzájuk tartozó tömítéssel EI 90 S osztályú. A szerkezeteket és a tömítéseket a tűzállósági táblázatban találja.
Külön karbantartás nem kell, de rendszeresen ellenőrizni kell. Az ellenőrzés gyakoriságát az ellenőrzésről és karbantartásról szóló részben találja.
A megolvadt olvadóbetétet KIT FT SC pót-olvadóbetétre kell cserélni. A csere lépéseit a működésről szóló részben találja.
Igen, opcióként. A részleteket a működésről szóló rész végén találja.
Nem, csak beltérre való. A felhasználás feltételeit a műszaki adatok táblázatában találja.
A Cairox ezen a néven forgalmazza. A gyártói típusjele SC+90, a gyári megnevezése kör keresztmetszetű tűzcsappantyú-betét.
