TT 100 csőventilátor

Adatok

Légáramlás típusa:

Félradiális

Elérhetőség:

Azonnal

Csőátmérő:

100

Felszerelés módja:

Bármilyen helyzetben

Zajszint:

Halk

Max. Légszállítás :

187 m3/h

Gyártó:

Vents

Csapágytípus:

Golyóscsapágyas

Sebességfokozatok:

Többsebességes

Védelem:

IPX4

Anyag:

Műanyagházas

Feszültség:

230

Fokozatok száma:

2

Max. áramfelvétel:

0,21 A

Súly:

1,45

Teljesítményfelvétel:

33 W

Névleges fordulatszám (ford/perc):

2 385

Léghőmérséklet-tartomány (°C):

-25 … +40

Gyártói cikkszám:

TT 100

Termékcsalád:

Vents TT

Hosszúság (mm):

246

Szélesség (mm):

167

Magasság (mm):

190

Hangnyomás 3 m-re (dB(A)):

36

Részletek

A Vents TT 100 csőventilátor kevert légáramú, kétsebességes, csőbe építhető ventilátor Ø100 milliméteres légcsatornához. Óránként 187 köbméter levegőt tud megmozgatni, ami elég egy fürdőszoba, WC vagy kisebb konyha szellőztetésére. A járókereke az axiális ventilátor nagy légszállítását és a radiális ventilátor nyomótartalékát egyesíti, ezért hosszabb csővezetéket és több könyököt is elbír, mint egy hasonló méretű axiális gép.

A motorja kétsebességes: alapfokozaton óránként 145 köbmétert szállít 21 wattból, a magasabb fokozaton 187 köbmétert 33 wattból. A gyári mérés szerint három méter távolságból alapfokozaton 27, magasabb fokozaton 36 dB(A) hallatszik belőle. A két fokozat közötti váltáshoz külön kapcsoló kell, ez nincs a csomagban.

Bármilyen beépítési helyzetben működik, álmennyezet fölött és szellőzőaknában is, a motorblokkja pedig a járókerékkel együtt kihúzható a házból — a tisztításhoz nem kell megbontani a csővezetéket. Ha ennél nagyobb helyiséget, több helyiséget vagy hosszabb csővezetéket kell kiszolgálni, nézze meg a nagyobb, Ø125 milliméteres Vents TT 125-öt, ami óránként 280 köbmétert ad.

A Vents TT két mérete

Ugyanaz a készülék, két csőátmérőben — kattintson arra, amelyik kell

EZT NÉZI MOST
Vents TT 100

Ø100 mm-es csőhöz, óránként 187 köbméterig, bruttó 14 150 Ft

Vents TT 125

Ø125 mm-es csőhöz, óránként 280 köbméterig, bruttó 15 105 Ft

Melyik méret kell Önnek?

A légcsereszám és a valós ellennyomás alapján

A szükséges légmennyiség a helyiség köbtartalmából és az óránkénti légcsereszámból jön ki: fürdőszobához és WC-hez 6–8, konyhához 10–12 légcserét szokás számolni óránként. Egy 10 köbméteres fürdőszoba tehát óránként 60–80 köbmétert kíván, amit a Vents TT 100 csőventilátor alapfokozaton is hoz.

A táblázat szabad kifúvással számol. A valóságban a csővezeték, a könyökök és a külső rács ellennyomást jelentenek, és ezzel csökken a szállított levegő mennyisége. A gyári görbén 10 pascal ellennyomásnál a TT 100 óránként 179, a TT 125 óránként 248 köbmétert ad a magasabb fokozaton — egy hosszabb, könyökös csővezetéken ennél is kevesebb. Ha bizonytalan, küldje el a csőhosszt és a helyiség méretét, és megmondjuk, melyik méret a helyes.

Hova	Mennyi levegő kell	Melyik
Fürdőszoba, WC, 8–12 köbméter	óránként 60–90 köbméter	TT 100
Konyha vagy mosókonyha, 15–25 köbméter	óránként 120–180 köbméter	TT 100
Kisebb iroda, rendelő, üzlethelyiség, 30–50 köbméter	óránként 150–250 köbméter	TT 125
Két-három helyiség közös elszívása	óránként 200–280 köbméter	TT 125

Ha ennél több levegőt kell megmozgatni, vagy nagyobb a csőátmérő, a Vents TT PRO csőventilátor ugyanebben a kevert légáramú kivitelben Ø100-tól Ø315-ig kapható a webáruházban, óránként legfeljebb 245–2050 köbméterrel.

Műszaki adatok

A Vents gyári adatlapja szerint; kiemelve az a változat, amelyet most néz.

		TT 100 alap fokozat	TT 100 max fokozat	TT 125 alap fokozat	TT 125 max fokozat
Max. légszállítás	m³/h	145	187	220	280
Légszállítás 10 Pa ellennyomásnál	m³/h	137	179	198	248
Teljesítményfelvétel	W	21	33	23	37
Áramfelvétel	A	0,11	0,21	0,18	0,27
Fordulatszám	1/perc	2180	2385	1950	2455
Zajszint 3 méter távolságból	dB(A)	27	36	28	37
Zajszint 1 méter távolságból	dB(A)	37	46	38	47
Energiahatékonysági (SEC) osztály		C	B	C	B
Csőátmérő	mm	100		125
Tömeg	kg	1,45		1,79
Beépítési hossz (L)	mm	246		246
Feszültség / frekvencia / fázis	V / Hz	230 / 50 (60) / 1
Szállított levegő hőmérséklete	°C	−25 … +40
Védettség		IPX4
Ház és járókerék anyaga		Műanyag
Csapágyazás		Golyóscsapágy, 40 000 óra folyamatos üzem
Motorvédelem		Beépített termokontakt
Sebességfokozatok		Kettő, külső kapcsolóval váltható
Beépítési helyzet		Bármilyen szögben, a rendszer bármely pontján

Miért ajánljuk a Vents TT csőventilátort?

Kevert légáramú járókerék

A Vents TT nem egyszerű axiális csőventilátor: a járókereke a ferde, kevert légáramú elven dolgozik, ami az axiális ventilátor nagy légszállítását és a radiális ventilátor nyomótartalékát egyesíti. Ezért bírja a hosszabb csővezetéket és a könyököket is, ahol egy hasonló méretű axiális gép már alig szállít levegőt.

Kétsebességes motor

A motornak két fordulatszáma van. Alapfokozaton a TT 100 óránként 145 köbmétert mozgat 21 wattból, a magasabb fokozaton 187 köbmétert 33 wattból. Alapfokozaton a gép csendesebb és kevesebbet fogyaszt. A két fokozat közötti váltáshoz külön kapcsoló kell, ez nincs a csomagban.

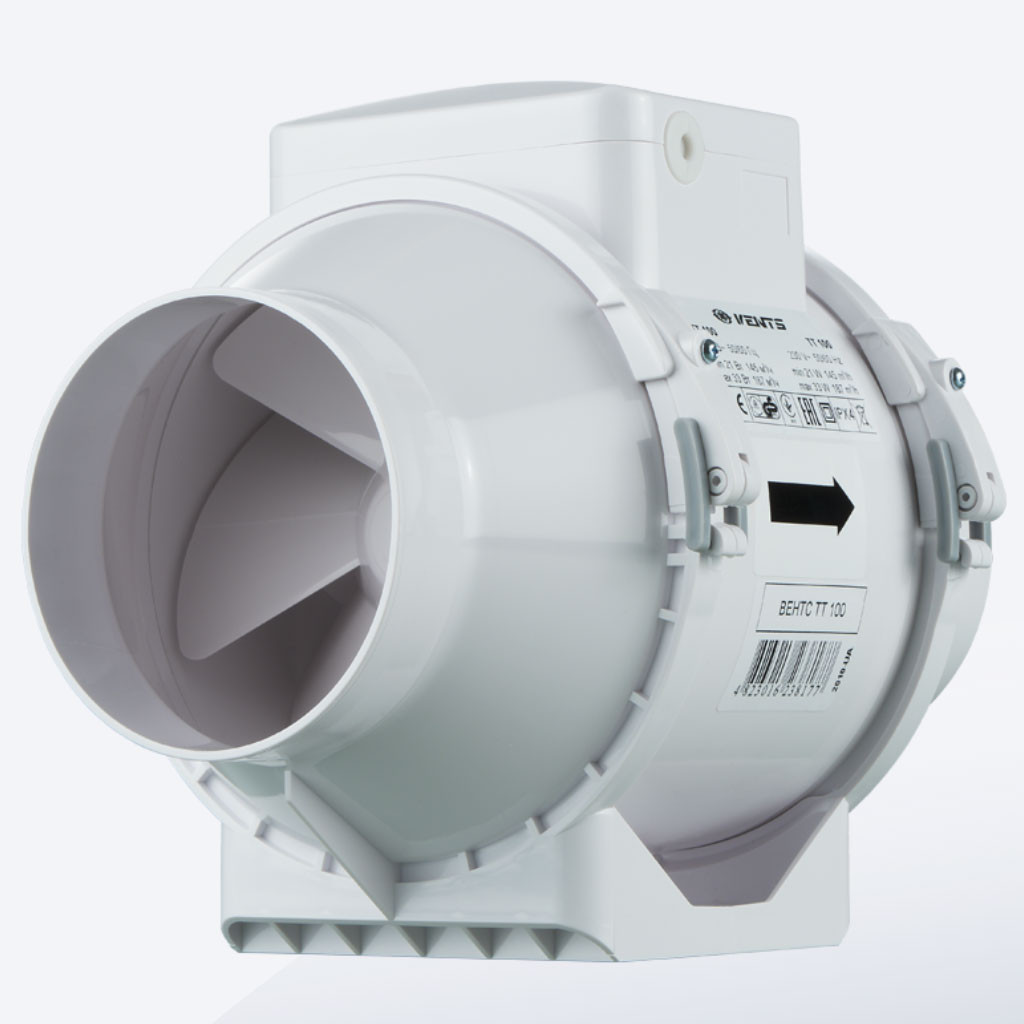

Levehető motorblokk

A járókerék és a motor egy blokkban ül a házban, két pattintós kapocs tartja. Tisztításhoz vagy szervizhez kihúzza a blokkot, és a csővezetéket nem kell megbontani.

Golyóscsapágy és termokontakt

A motor golyóscsapágyon fut, a gyártó 40 000 óra folyamatos üzemet ad rá — ez megszakítás nélküli járatásnál is több mint négy év. A beépített termokontakt lekapcsolja a motort, ha az valamiért túlmelegszik.

Bármilyen beépítési helyzet

A készülék tetszőleges szögben és a rendszer bármely pontján beépíthető: vízszintesen, függőlegesen, álmennyezet fölé vagy szellőzőaknába. A lapos szerelőtalp falra rögzíthető, a kötődoboz pedig tetszőleges helyzetbe fordítható, hogy a bekötés kényelmes legyen.

Több gép egy rendszerben

Ha egy ventilátor kevés, a Ventsnél két készülék párhuzamosan is köthető a légszállítás, illetve sorosan a nyomás növelésére. A gyártó mindkettőhöz ad kötőkészletet.

Méretek

A gyártó méretrajza — minden méret milliméterben

	Ø D	B	H	L	Tömeg (kg)
Vents TT 100	96	167	190	246	1,45
Vents TT 125	123	167	190	246	1,79

Gyári adatlap

A Vents négyoldalas katalóguslapja a teljes TT sorozat adatait tartalmazza: a műszaki táblázatot mind a két sebességfokozatra, a jelleggörbéket, a részletes akusztikai táblákat oktávsávonként, a méretrajzot és a rendelhető kiviteljelöléseket — például az időrelés (T), a beépített kapcsolós (V) és a fordulatszám-szabályozós (P) változatét.

Gyári adatlap (PDF)A gyártó TT oldala

Jelleggörbék

Kattintson a képre a nagyításhoz

Vents TT 100 — alap- és max fokozat

A görbe azt mutatja, óránként hány köbméter levegőt szállít a ventilátor az ellennyomás függvényében. A felső vonal a magasabb, az alsó az alapfokozat. Szabad kifúvással a Vents TT 100 csőventilátor óránként 187 köbmétert ad, 10 pascal ellennyomásnál — ezt jelöli a gyári görbén a kék négyzet — óránként 179 köbmétert. Minél hosszabb a csővezeték és minél több benne a könyök, annál feljebb csúszik az üzemi pont a görbén, és annál kevesebb levegő jön ki a rácson.

Beépítés és bekötés

A ventilátor a légcsatorna vonalába, két csőszakasz közé kerül. A ház lapos szerelőtalpa falra vagy tartóra rögzíthető, a csonkokra a csövet bilinccsel húzzuk rá. A kötődoboz elfordítható, így a kábel arról az oldalról jöhet be, amerről kényelmes.

A bekötést villanyszerelő végezze. A készülék 230 voltos hálózatról megy, a két sebességfokozathoz külön kapcsoló vagy fordulatszám-szabályozó kell — ezt külön kell megrendelni, a dobozban nincs benne. Ha a ventilátor kültérre fúj, tegyen a végére visszacsapó szelepet vagy hidegfüst csappantyút, különben álló állapotban visszaáramlik a hideg levegő.

Az ErP 2018 előírásainak való megfeleléshez a gyártó fordulatszám-szabályozót és igény szerinti vezérlést — például páraérzékelőt vagy jelenlétérzékelőt — ír elő.

Tartozékok ehhez a mérethez

A webáruházból, Ø100 mm-es csőhöz

Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából

A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.

Ingyenes tanácsadást kérekFelhívom most

Gyakran ismételt kérdések

Elég lesz a Vents TT 100 csőventilátor a fürdőszobámba?

Szabad kifúvással óránként 187 köbméter levegőt mozgat meg a magasabb fokozaton, 10 pascal ellennyomásnál 179 köbmétert. Egy 8–12 köbméteres fürdőszobához óránként 60–90 köbméter kell, ezt a gép alapfokozaton is meghaladja. A nagyobb, Ø125-ös TT 125-öt akkor válassza, ha hosszabb csővezetéket kell kiszolgálnia, vagy több helyiséget szív el közösen.

Mennyire hangos?

A gyári mérés szerint a Vents TT 100 három méter távolságból alapfokozaton 27, magasabb fokozaton 36 dB(A); a TT 125 ugyanígy 28, illetve 37 dB(A). Közvetlen közelből, egy méterről ez 10 decibellel több.

Jár hozzá kapcsoló a két fokozathoz?

Nem, a csomagban nincs kapcsoló. A motor kétsebességes, de a fokozatváltáshoz külön kapcsoló vagy fordulatszám-szabályozó kell. A Vents gyári kínálatában van beépített kapcsolós kivitel is (ez a típusjelben a „V”), a boltban kapható kapcsolókat pedig a termék alatt találja.

Beépíthetem függőlegesen vagy álmennyezet fölé?

Igen. A gyártó szerint a készülék bármilyen szögben és a rendszer bármely pontján beépíthető, tehát vízszintesen, függőlegesen, álmennyezet fölött vagy szellőzőaknában is működik. A kötődoboz elfordítható, hogy a bekötés kényelmes helyre kerüljön.

Mehet folyamatosan, éjjel-nappal?

Igen. A motor golyóscsapágyon fut, amire a gyártó 40 000 óra folyamatos üzemet ad, és termokontakt védi a túlmelegedéstől. Folyamatos szellőztetéshez az alapfokozat való: a TT 100 ezen 21 wattot, a TT 125 23 wattot vesz fel.

Tisztítható a járókerék?

Igen, és ehhez nem kell megbontani a csővezetéket. A járókerék a motorral együtt egy blokkban ül a házban, két pattintós kapocs tartja — a blokkot kihúzva a lapátok hozzáférhetők.

Kell mellé visszacsapó szelep?

Ha a csővezeték a szabadba fúj, ajánlott. A ventilátorban nincs beépített visszacsapó szelep, tehát álló állapotban a hideg levegő és a huzat visszajöhet a csövön. Erre való a légtömör visszacsapószelep vagy a hidegfüst csappantyú, mindkettő megtalálható a termék alatt a megfelelő átmérőben.

Mennyi a szállítási idő?

Az aktuális szállítási időt a termék adatai között, az Elérhetőség sorban látja.
