Vortice Micro 100 I radiális kisventilátor süllyesztett házzal (12017)

62 500 Ft

Vortice Micro 100 I radiális kisventilátor süllyesztett házzal (12017)

62 500 Ft

A Vortice MICRO 100 I süllyesztett házas radiális fürdőszoba-ventilátor a család alapkivitele: külön kapcsolóról jár, amit a villanyszerelő rendszerint a helyiség villanykapcsolójára köt. Nagyobb fordulaton óránként 100, kisebben 75 köbméter levegőt szállít 100-as csőátmérő mellett, legfeljebb 218 pascal nyomással. A háza a falba süllyed, kívül csak a 258 milliméter széles előlap marad.

A kifúvó csonk gyárilag hátul van, oldalsó kivezetésre előkészítve, visszacsapó szeleppel; a mosható szűrő az előlap mögött cserélhető, a védettsége IPX4. A beépítésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.

Csőátmérő:

100

Kényelmi funkció:

Alap

Időrelés

Páraérzékelős

Max. Légszállítás :

100 m3/h

100 napos visszafizetési garancia

Tudjon meg többet!

Országos kiszállítás
akár másnapra

Mindössze 2500 forintért

Adatok

Légáramlás típusa:

Radiális

Elérhetőség:

Azonnal

Csőátmérő:

100

Kényelmi funkció:

Alap

Felszerelés módja:

Oldalfalra és plafonra is

Zajszint:

Halk

Max. Légszállítás :

100 m3/h

Gyártó:

Vortice

Csapágytípus:

Siklócsapágyas

Sebességfokozatok:

Többsebességes

Zsalu:

Visszacsapószelep

Csőbedugható:

Nem

Védelem:

IPX4

Szín:

Fehér

Anyag:

Műanyagházas

Max. légnyomás:

218 Pa

Feszültség:

230

Fokozatok száma:

Max. áramfelvétel:

0,12 A

Súly:

1,91

Teljesítményfelvétel:

27 W

Névleges fordulatszám (ford/perc):

1 450

Léghőmérséklet-tartomány (°C):

max. +50

Gyártói cikkszám:

12017

Termékcsalád:

Vortice MICRO

Hangnyomás 3 m-re (dB(A)):

34,3

Tömeg:

1,91 kg/db

Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt

Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását

Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója

Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk

Részletek

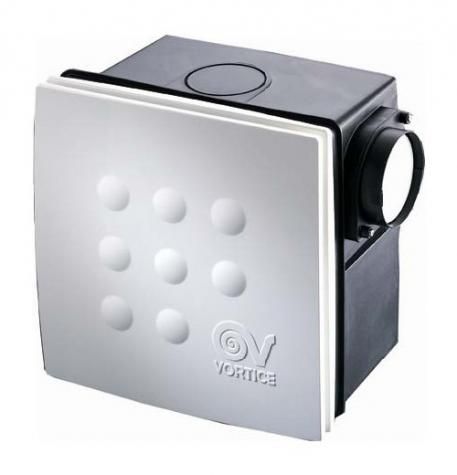

Vortice MICRO 100 I süllyesztett házas radiális fürdőszoba-ventilátor: a falba süllyedő fekete ház fehér előlappal és oldalsó kifúvó csonkkal

Radiális ventilátor csövön át történő elszíváshoz

A Vortice MICRO 100 I süllyesztett házas radiális fürdőszoba-ventilátor a MICRO család alapkivitele: külön kapcsolóról jár, amit a villanyszerelő köt be — leggyakrabban a helyiség villanykapcsolójára. A kapcsoló nem tartozéka a ventilátornak. Ha azt szeretné, hogy a lámpa leoltása után magától tovább járjon, az időrelés Vortice MICRO 100 I T való Önnek.

Olyan lakó- és üzlethelyiségek szellőztetésére tervezték, ahol a levegőt csövön kell elvezetni, és a ventilátorból a lehető legkevesebb látszik: a háza a falba süllyed, kívül csak a 258 milliméter széles előlap marad. Nagyobb fordulaton óránként 100, kisebben 75 köbméter levegőt szállít 100-as csőátmérő mellett, legfeljebb 218 pascal nyomással. A kifúvó csonk gyárilag hátul van, és oldalsó kivezetésre is elő van készítve.

Melyik változat kell Önnek?

Ugyanaz a ventilátorcsalád, más kivitelben és vezérléssel — a névre kattintva nyílik a termék

	MICRO 80 — falon kívüli, Ø80 mm	MICRO 100 — falon kívüli, Ø100 mm	MICRO 100 I — falba süllyesztett, Ø100 mm
Alapkivitel — külön kapcsolóról	Vortice MICRO 80	Vortice MICRO 100	Ön ezt nézi: Vortice MICRO 100 I
T — beépített időrelé	Vortice MICRO 80 T	Vortice MICRO 100 T	Vortice MICRO 100 I T
T HCS — páraérzékelő és időrelé	ilyen kivitel nincs	Vortice MICRO 100 T HCS	Vortice MICRO 100 I T HCS

A Vortice MICRO három kivitelben készül. A két falon kívüli változat a csatlakozó csőátmérőben tér el (80 vagy 100 milliméter), a MICRO 100 I pedig ugyanez a ventilátor falba süllyesztett házzal. Mindháromhoz választható beépített időrelé (T), a 100-as méretekhez páraérzékelővel együtt is (T HCS). A MICRO 80-ból páraérzékelős változatot a gyártó nem készít.

Műszaki adatok

A Vortice gyári adatlapjai és katalógusa szerint — a család mindhárom kivitele; kiemelve az a változat, amelyet most néz.

		MICRO 80	MICRO 100	MICRO 100 I
Gyári cikkszám: alap / T / T HCS		11638 / 11648 / —	11936 / 11940 / 11945	12017 / 12018 / 12065
Légszállítás, kis / nagy fordulat	m³/h	60 / 85	65 / 90	75 / 100
Legnagyobb nyomás, kis / nagy fordulat	Pa	216 / 265	157 / 216	196 / 218
Fordulatszám, kis / nagy	ford/perc	1150 / 1580	1180 / 1600	1010 / 1450
Teljesítményfelvétel, kis / nagy fordulat	W	19 / 27	20 / 28	20 / 27
Áramfelvétel, kis / nagy fordulat	A	0,10 / 0,13	0,10 / 0,13	0,10 / 0,12
Hangnyomás 3 m-en, kis / nagy fordulat	dB(A)	28,7 / 37	32,3 / 39,2	26,3 / 34,3
Névleges csőátmérő	mm	80	100	100
Kifúvó csonk nyílása	mm	73,5	92,5 / 97	92,5
Beépítés		Falon kívül, falra vagy mennyezetre	Falon kívül, falra vagy mennyezetre	Falba süllyesztve; mennyezetbe külön szerelőkészlettel
Tömeg: alap / T / T HCS	kg	1,79 / 1,81	1,80 / 1,82 / 1,82	1,91 / 1,93 / 1,93
Előlap szélessége	mm	239	239	258
Feszültség / frekvencia	V / Hz	220–240 / 50
Motor		Kétfordulatú, kondenzátoros indukciós motor, hővédelemmel
Tengely csapágyazása		Önkenő, önbeálló persely
Járókerék		Radiális, előrehajló lapátokkal
Visszacsapó szelep		A kifúvó csonkba építve
Szűrő		Mosható poliuretán (PUR) szűrő az előlap mögött
Védettség		IPX4, fürdőszobában az 1-es zónába is beépíthető
Érintésvédelmi osztály		II. — földelés nem szükséges
Környezeti hőmérséklet folyamatos üzemben, max.	°C	50
Időrelé (T és T HCS)		Utánfutás 3–20 perc között állítható, gyárilag 3 perc
Páraérzékelő (T HCS)		60, 70, 80 vagy 90% relatív páratartalom, gyárilag 60%

A T és a T HCS változat légszállítása, nyomása és zaja ugyanannyi, mint az alapkivitelé: a vezérlés nem változtat a ventilátoron. A hangnyomás szabad térben, 3 méter távolságból mért érték. A MICRO 100 I legnagyobb légszállítására a gyártó régebbi adatlapjai 110 köbméter óránkénti és 245 pascalos értéket közölnek, a 2024-es gyári katalógus és a jelleggörbe viszont 100 köbmétert és 218 pascalt — a táblázatban ez utóbbi áll.

Jelleggörbék

A Vortice 2019-es gyári katalógusából

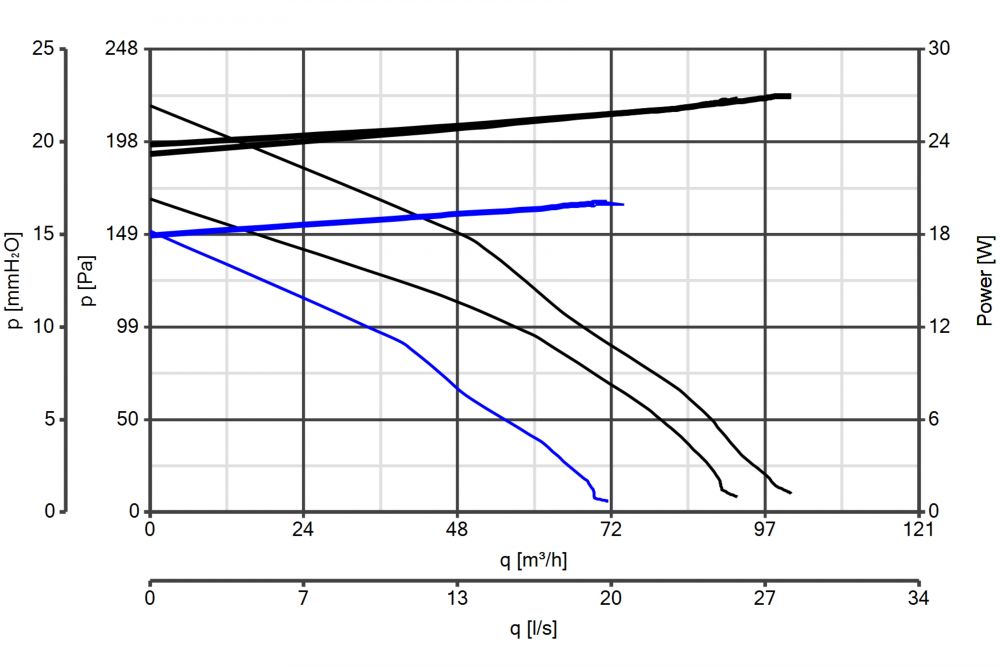

Vortice MICRO 100 I nyomás–légszállítás jelleggörbéje kis és nagy fordulaton, a teljesítményfelvétellel — Vortice MICRO 100 I

A vékony vonalak a nyomást mutatják a légszállítás függvényében, a vastagok a teljesítményfelvételt (jobb oldali tengely, watt). A kék a kis, a fekete a nagy fordulat. Minél hosszabb és kanyargósabb a csővezeték, annál nagyobb az ellenállása, és a ventilátor annál kevesebb levegőt szállít — a görbe erről mondja meg, mennyit. A MICRO 100 I görbéjén a zöld és a piros vonal az oldalsó kivezetéshez tartozik.

Vortice MICRO 80 nyomás–légszállítás jelleggörbéje kis és nagy fordulaton, a teljesítményfelvétellel — Vortice MICRO 80

Vortice MICRO 100 nyomás–légszállítás jelleggörbéje kis és nagy fordulaton, a teljesítményfelvétellel — Vortice MICRO 100

Gyári adatlap

A Vortice MICRO 100 I (12017) angol nyelvű gyári adatlapja a teljes műszaki adatsort, a méretrajzot és a gyári tartozékokat tartalmazza. A villanyszerelőnek a szerelési útmutatót adja oda: abban vannak a bekötési rajzok, a fordulatszámok bekötése, az időrelé és a páraérzékelő beállítása, és van magyar nyelvű része is.

Gyári adatlap Szerelési útmutató

Méretek

A gyári méretrajz szerint, milliméterben

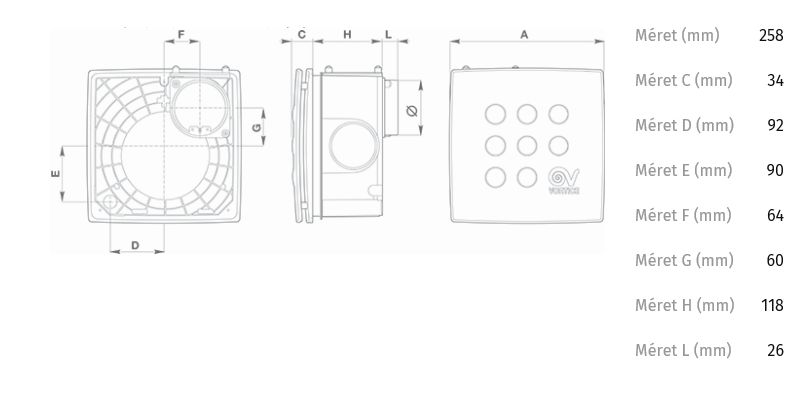

Vortice MICRO 100 I méretrajza: 258 mm széles előlap, 118 mm beépítési mélység

Az előlap 258 milliméter széles, és 34 milliméterrel áll ki a faltól. A falba kerülő ház 118 milliméter mély, a kifúvó csonk 26 milliméterrel nyúlik ki belőle. Mindhárom süllyesztett változat — az alapkivitel, az időrelés és a páraérzékelős — azonos méretű.

Miért ezt ajánljuk?

Vortice MICRO nyitott előlappal: a mosható poliuretán szűrő a ventilátor előtt

Mosható szűrő az előlap mögött

A ventilátor előtt, az előlap mögött poliuretán hálós szűrő ül. A gyártó szerint rázással, fúvatással vagy vízzel tisztítható, és mosogatógépben is mosható. Legalább félévente nézze meg, és ha kell, mossa ki vagy cserélje.

A pótszűrő nálunk külön is kapható: a Vortice MICRO 100 I pótszűrő ehhez a típushoz való.

A falban van, hátra vagy oldalra fúj

A ház a falba vagy — külön szerelőkészlettel — a mennyezetbe süllyed. A kifúvó csonk gyárilag hátul van, és a gyártó oldalsó kivezetésre is előkészítette — ilyenkor a cső a fal síkjában fordulhat tovább. A gyártó a két kivezetési irányra külön zajértéket ad: a hátsó csonkon 26,3 és 34,3, az oldalsón 25,9 és 33,5 dB(A) 3 méterről.

A csonkba visszacsapó szelep van építve: amikor a ventilátor áll, nem jön vissza a levegő és a szag a csőből.

Két fordulat, a bekötéstől függően. A villanyszerelő köti be úgy, hogy a ventilátor a kisebb vagy a nagyobb fordulaton járjon; a gyári bekötési rajzon olyan megoldás is szerepel, amelyben egy fordulatváltó kapcsolóval a kettő között váltani lehet. Ez a kapcsoló nem tartozék.
IPX4, II. érintésvédelmi osztály. Fröccsenő víz ellen védett, fürdőszobában az 1-es zónába is beépíthető, és földelés nem kell hozzá.
Hővédelemmel ellátott motor. Kétfordulatú, kondenzátoros indukciós motor, önkenő perselyes tengellyel és előrehajló lapátú radiális járókerékkel.
Független intézet tanúsítja. A biztonságát és a mért teljesítményét az olasz IMQ vizsgálóintézet tanúsította.
Olasz gyártmány. A háza ütésálló, a napfény okozta öregedésnek ellenálló fehér ABS műanyag, a gyártó az olasz Vortice.

Amire figyeljen a beépítésnél

A beépítést és a bekötést szakember végezze — ezt a gyártó is előírja.
Az alapkivitelhez kapcsoló kell, ami nem tartozéka a ventilátornak. A szerelő köti be: a helyiség villanykapcsolójára vagy külön kapcsolóra.
A ventilátort a padlótól legalább 2,3 méter magasan kell felszerelni.
A hálózat felé kétpólusú kapcsoló kell, legalább 3 milliméteres érintkezőtávolsággal.
A falba 118 milliméter mély, a ház méretének megfelelő fészket kell kialakítani; az előlap 258 milliméter széles, és 34 milliméterrel áll ki a faltól. Mennyezetbe a gyártó külön szerelőkészlettel építteti be.
A MICRO 100 I egyetlen elvezető csőbe dolgozik, és 100 milliméteres csőre csatlakozik; a kifúvó csonk nyílása 92,5 milliméter.

Ezzel hasonlítsa össze

A webáruházban a MICRO mellett a Vortice Ariett LL és az időrelés Ariett LL T is falon kívüli, 100 milliméteres radiális fürdőszoba-ventilátor. Az Ariett egyfordulatú, óránként 70 köbméter levegőt szállít, legfeljebb 118 pascal nyomással, 3 méterről 40 dB(A) hangnyomással. A motorja golyóscsapágyas, a gyártó legalább 30 000 üzemórára tervezte. A MICRO 100 két fordulattal 65 és 90 köbmétert szállít, a legnagyobb nyomása 216 pascal, a hangnyomása 3 méterről 32,3, illetve 39,2 dB(A).

Tartozékok ehhez a termékhez

Vásároljon Magyarország egyik legmegbízhatóbb légtechnikai áruházából

A Ventilátorház Budapest XVIII. kerületében, a Királyhágó utca 30. alatt található. Sokszoros díjnyertes cég vagyunk, több évtizedes tapasztalattal. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek — hívja őket a +36-70-369-9944 telefonszámon.

Ingyenes tanácsadást kérek Felhívom most

Gyakran ismételt kérdések

Az alapkivitel külön kapcsolóról jár, ami nem tartozéka a ventilátornak. A villanyszerelő rendszerint a helyiség villanykapcsolójára köti: ilyenkor a lámpával együtt indul és áll. Ha azt szeretné, hogy a lámpa leoltása után még járjon egy ideig, az időrelés Vortice MICRO 100 I T kell.

A ventilátor mindegyikben ugyanaz, csak a vezérlés más. Ez az alapkivitel külön kapcsolóról jár; a Vortice MICRO 100 I T időrelés: a villany lekapcsolása után 3–20 percig még jár; a Vortice MICRO 100 I T HCS ezen felül páraérzékelőt is kapott.

100 milliméteres csőre. Szabad kifúvásnál nagyobb fordulaton óránként 100, kisebben 75 köbméter levegőt szállít, csővezetéken ennél kevesebbet — a pontos értéket a jelleggörbe adja meg a cső ellenállásától függően. A gyártó régebbi adatlapjai 110 köbmétert és 245 pascalt közölnek, a 2024-es katalógus és mindkét jelleggörbe viszont 100 köbmétert és 218 pascalt — a táblázatban ez utóbbi áll.

A gyári mérés szerint szabad térben, 3 méter távolságból a hátsó csonkon kis fordulaton 26,3, nagy fordulaton 34,3 dB(A). Oldalsó kivezetésnél valamivel kevesebb: 25,9 és 33,5 dB(A).

A gyártó szerint IPX4 védettsége miatt a fürdőszoba 1-es zónájába is beépíthető, és II. érintésvédelmi osztályú, földelés nem kell hozzá. A padlótól legalább 2,3 méter magasan kell lennie.

Igen, mindkettő gyári tartozék. A visszacsapó szelep a kifúvó csonkba van építve, a mosható poliuretán szűrő az előlap mögött van. Pótszűrő a webáruházban kapható.

A háznak 118 milliméter mély fészek kell, az előlap 258 milliméter széles és 34 milliméterrel áll ki a faltól. Mennyezetbe a gyártó külön szerelőkészlettel építteti be. A kifúvó csonk gyárilag hátul van, és oldalsó kivezetésre is elő van készítve, így a cső hátrafelé vagy oldalra is vezethető.

Kétfordulatú, kondenzátoros indukciós motor hővédelemmel, önkenő perselyes tengellyel és előrehajló lapátú radiális járókerékkel.
