Maico ECA 100 ipro

Melyik változat kell Önnek?

A név a termékoldalra visz

A tíz változat ventilátora, légszállítása és zaja azonos, két dologban különböznek: van-e bennük elektromos belső csappantyú, és mitől indulnak. A K betű a csappantyút jelöli, a többi betű a vezérlést: VZC időzítős, F fényérzékelős, H páraérzékelős, B mozgásérzékelős. A termékoldal választójában ugyanez a két kérdés szerepel, a „Belső csappantyú” és a „Kényelmi funkció” sorban.

Műszaki adatok

A Maico gyári adatlapjai szerint — mind a tíz változat

A felső táblázat a változatonként eltérő adatokat mutatja, az alsó a mind a tíz változatra azonosakat. A K sorozat teljesítményfelvétele nagyobb, a légszállítás és a zaj ugyanannyi. A gyártó ErP-adatlapja más mérési ponton 81, illetve a K sorozatnál 79 köbméter óránkénti legnagyobb légmennyiséget közöl; a 78 / 92 a jelleggörbe szabad kifúvásnál mért értéke.

Hogyan indul és áll?

A vezérlés a két sorozatban azonos

Alapkivitel

A világításkapcsolóról vagy egy külön kapcsolóról indul és áll. Egyszerű kapcsolóval az 1. vagy a 2. fokozaton jár, a kereskedelemben kapható duplakapcsolóval mindkét fokozat kapcsolható. A fordulatszáma a Maico STX 1,5 vagy STX 2,5 szabályzóval tovább állítható. Időzítés, késleltetés és utánfutás nincs benne.

Időzítős (VZC és KVZC)

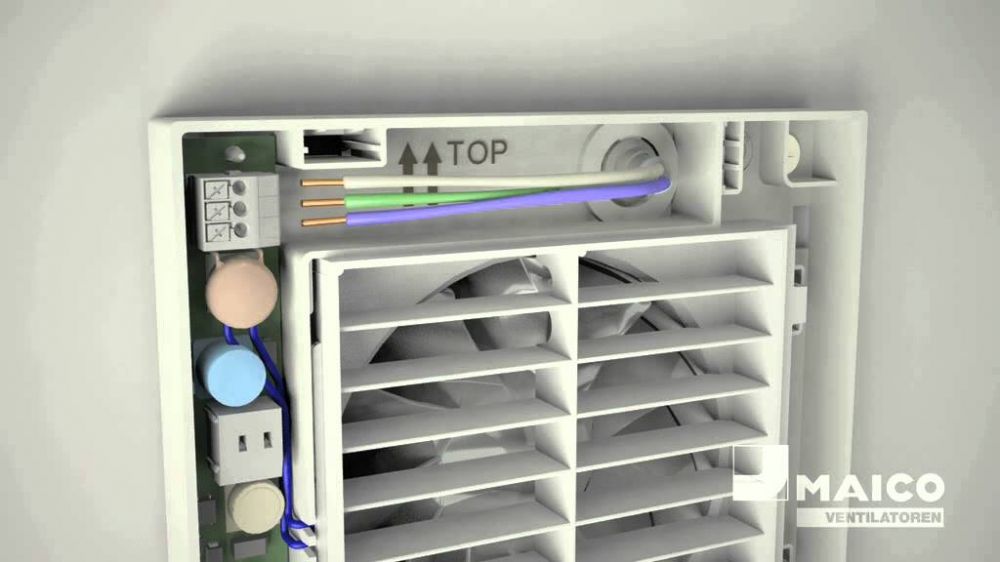

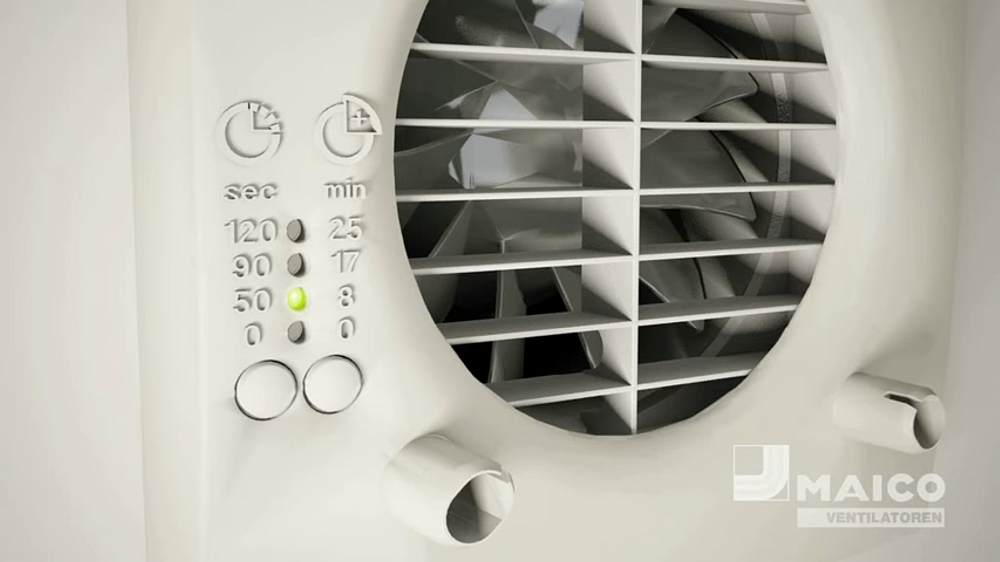

A világításkapcsolóval együtt kap áramot. Felkapcsolás után a beállított késleltetéssel indul (0, 50, 90 vagy 120 másodperc), lekapcsolás után pedig a beállított ideig tovább jár (0, 8, 17 vagy 25 perc); gyárilag 50 másodperc és 8 perc. Mindkét időt a készüléken lévő nyomógombbal lehet beállítani, a beállított értéket LED-ek mutatják. A bekötéshez 5 × 1,5 mm²-es kábel kell. Négy üzemi program közül lehet választani, ezt a villanyszerelő jumperrel állítja be a készülékben: a gyári Komfort programban jelenlétkor az 1., utánfutáskor a 2. fokozaton jár, az Éjszakai programban fordítva, a Takarék programban végig az 1., a Power programban végig a 2. fokozaton.

Fényérzékelős (F és KF)

Fényszabályozású: kapcsoló nélkül működik, bekapcsol, ha a készüléknél a fény legalább 30 luxra emelkedik, például amikor felkapcsolják a villanyt, és leáll, ha a fény 1,7 lux alá csökken és letelt a beállított utánfutás. A gyártó szerint ezért csak sötét helyiségben üzemeltethető. Az indítási késleltetés 0, 50, 90 vagy 120 másodperc (gyárilag 0), az utánfutás 0, 8, 17 vagy 25 perc (gyárilag 8). Az időket a készüléken lévő két nyomógombbal lehet beállítani, a beállított értéket LED-ek mutatják. A gyártó akadálymentes terméknek nevezi, mert magától kapcsol. Négy üzemi program közül lehet választani, ezt a villanyszerelő jumperrel állítja be a készülékben: a gyári Komfort programban jelenlétkor az 1., utánfutáskor a 2. fokozaton jár, az Éjszakai programban fordítva, a Takarék programban végig az 1., a Power programban végig a 2. fokozaton.

Páraérzékelős (H és KH)

Nedvességérzékelő automatikával működik: a helyiség páratartalmát figyeli, és a páratartalomtól függően magától szellőztet az 1. vagy a 2. fokozaton; a bekapcsolási páratartalmat nem kell beállítani. Kapcsoló nélkül is működik, de a villanykapcsolóra is köthető: felkapcsoláskor a beállított üzemi program elsőbbséget kap a páraautomatikával szemben, lekapcsolás után a hátralévő utánfutási ideig jár. Az utánfutás 8, 17 vagy 25 perc (a 0 perc csak külön kapcsolóval), az indítási késleltetés 0, 50, 90 vagy 120 másodperc, de csak kapcsolós vezérlésnél. Az időket a készüléken lévő két nyomógombbal lehet beállítani, a beállított értéket LED-ek mutatják. Négy üzemi program közül lehet választani, ezt a villanyszerelő jumperrel állítja be a készülékben: a gyári Komfort programban jelenlétkor az 1., utánfutáskor a 2. fokozaton jár, az Éjszakai programban fordítva, a Takarék programban végig az 1., a Power programban végig a 2. fokozaton.

Mozgásérzékelős (B és KB)

Mozgásérzékelővel magától be- és kikapcsol. Az érzékelő 5 méteres hatótávolságú, vízszintesen 100, függőlegesen 82 fokos szögben figyel. Kapcsoló nélkül működik, de külön kapcsolóval is kapcsolható. Indítási késleltetése nincs, az utánfutás 0, 8, 17 vagy 25 perc, gyárilag 8. Az utánfutást a készüléken lévő nyomógombbal lehet beállítani, a beállított értéket LED-ek mutatják. A gyártó akadálymentes terméknek nevezi, mert magától kapcsol. Négy üzemi program közül lehet választani, ezt a villanyszerelő jumperrel állítja be a készülékben: a gyári Komfort programban jelenlétkor az 1., utánfutáskor a 2. fokozaton jár, az Éjszakai programban fordítva, a Takarék programban végig az 1., a Power programban végig a 2. fokozaton.

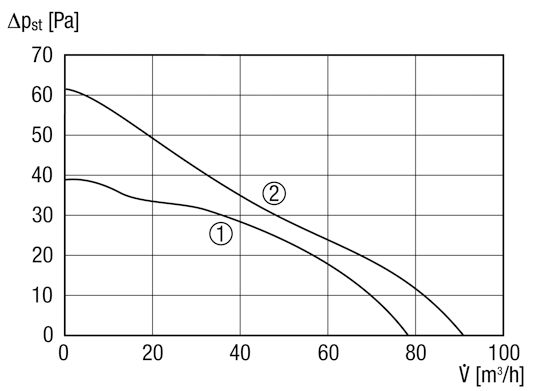

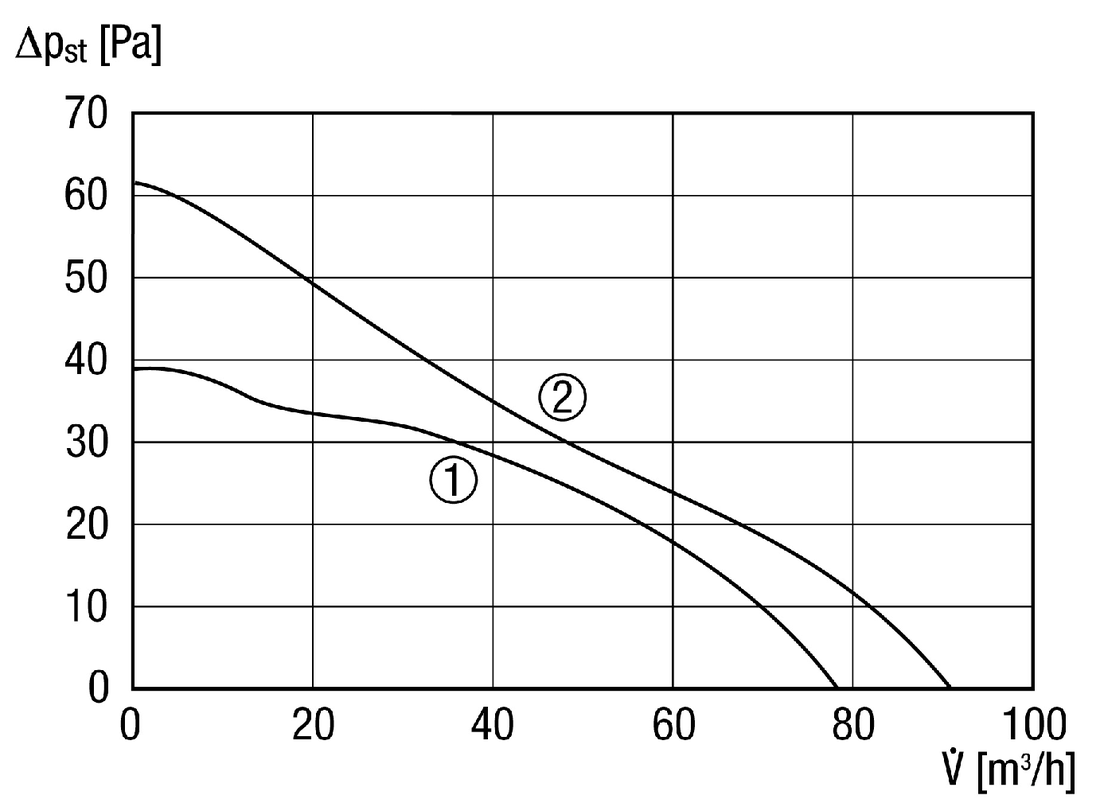

Jelleggörbe

A Maico gyári adatlapjáról

Az 1-es görbe az 1., a 2-es a 2. fokozat. A vízszintes tengely a légszállítás óránként, a függőleges a statikus nyomás pascalban. Minél hosszabb és kanyargósabb a csővezeték, annál nagyobb az ellenállása, és a ventilátor annál kevesebb levegőt szállít: szabad kifúvásnál 78, illetve 92 köbmétert, csövön keresztül ennél kevesebbet. A görbe mind a tíz változatra érvényes.

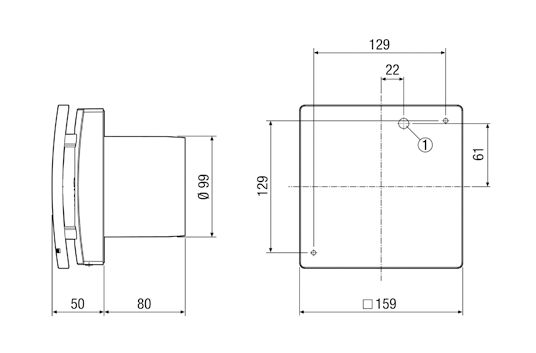

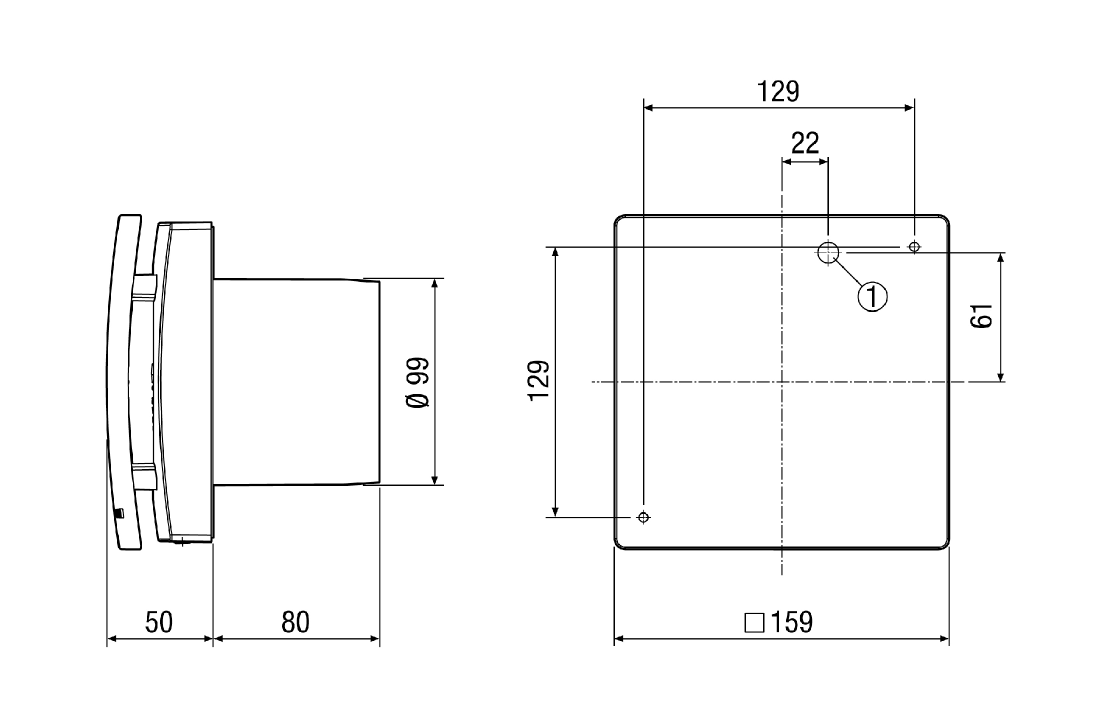

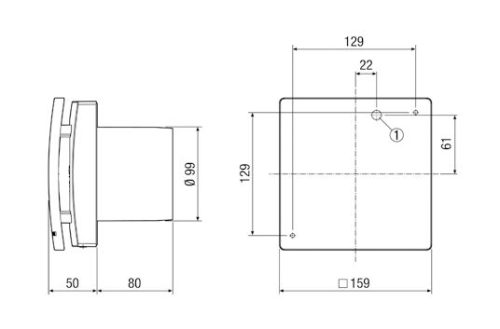

Méretek

A gyári méretrajz szerint, milliméterben

A fedőlap 159 × 159 milliméteres, és 50 milliméterrel áll ki a falból. A csonk 80 milliméter hosszú és 99 milliméter átmérőjű, 100-as csőbe vagy falhüvelybe illeszkedik. A két rögzítőfurat vízszintesen és függőlegesen is 129 milliméterre van egymástól. A gyártó szerint a rögzítőfuratok és a falon belüli kábelbevezetés ugyanott van, mint a korábbi ECA DN 100-as modelleken, így a régi készülék helyére átalakítás nélkül szerelhető. Mind a tíz változat azonos méretű.

Miért ezt ajánljuk?

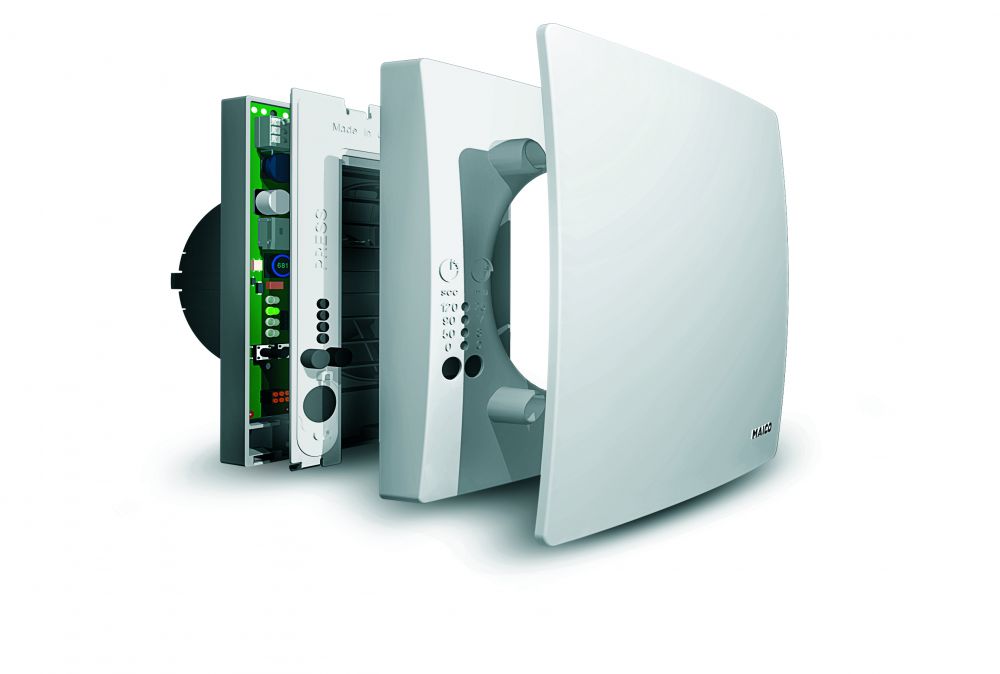

• Rejtett beszívás. A levegőt a sík fedőlap mögül szívja be, látható rács nélkül. A fedőlap szerszámmal egyszerűen levehető.
• Két fokozat. Óránként 78 vagy 92 köbméter, 3 méterről 27, illetve 32 dB(A) hangnyomással.
• IP X5, II. érintésvédelmi osztály. A gyártó szerint a DIN VDE 0100-701 szerinti 1-es védelmi körbe, a kádhoz és a zuhanyzóhoz közel is beépíthető.
• Golyóscsapágyas motor. Karbantartásmentes, termikus túlterhelés-védelemmel, folyamatos üzemre is alkalmas.
• Cserekészülékként is. A rögzítőfuratok és a kábelbevezetés ugyanott vannak, mint a korábbi ECA DN 100-as modelleken.
• Elektromos belső csappantyú a K sorozatban. Az ErP-adatlap szerinti légtömörségi érték 7 köbméter óránként, a fix belső ráccsal szerelt változatoknál 41.
• Szabályozható fordulatszám az alapkivitelen és a K-n. A Maico STX 1,5 vagy STX 2,5 szabályzóval.

Amire figyeljen a beépítésnél

A Maico tervezési és szerelési útmutatója szerint

• A beépítést és a bekötést szakember végezze, ezt a gyártó is előírja.
• A gyártó tervezési útmutatója szerint legfeljebb 30 négyzetméteres helyiséghez való, a csővezeték legfeljebb kb. 5 méter hosszú lehet 2 könyökkel, és egy csőre egy helyiség csatlakozhat. Központi, több lakást kiszolgáló elszívóaknás rendszerhez (DIN 18017-3) nem alkalmas.
• A falba legalább 105 milliméteres magfurat kell; a gyártó a Maico WH 100 falhüvelyt ajánlja, ahhoz 115 milliméteres furat kell. A falhüvely kifelé 1–2 fokkal lejtsen.
• A helyiségbe a levegőnek pótlódnia kell, például nem zárható ajtószellőző rácson keresztül. Ha a lakásban nyílt égésterű tűzhely vagy kandalló van, a gyártó a kéményseprő bevonását írja elő.
• Fűtetlen téren átmenő csövet hőszigetelni kell, függőleges csőnél kondenzvíz-elvezetés kell.
• Az IP X5 védettség csak akkor teljesül, ha az elektronikaburkolat körben, tömören a házba van nyomva.
• A dobozban a ventilátor, az elektronikaburkolat, egy habszalag és az útmutató van; rögzítőcsavart a gyártó nem mellékel.
• A páraérzékelős változatoknál a mellékelt habszalagot körben, hézag nélkül kell a csonkra tenni, és az érzékelő membránját nem szabad megérinteni.
