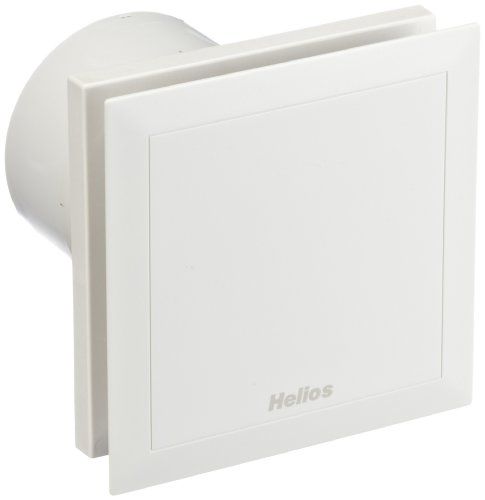

Helios M1/100 F MiniVent kisventilátor
82 530 Ft
Helios M1/100 F MiniVent kisventilátor
82 530 Ft
A Helios M1/100 F MiniVent axiális fürdőszoba ventilátor páraérzékelővel indul: az elektronika a páratartalom emelkedésének ütemére kapcsol be, a küszöb 60, 70, 80 vagy 90 százalékra állítható. Alacsony fokozaton 3 méter távolságból 25 dB(A) hallatszik belőle, magas fokozaton óránként 90 köbméter a légszállítása 100-as csőátmérő mellett — ez egy átlagos, 6–10 négyzetméteres fürdőszobához vagy WC-hez elegendő.
A németországi Helios fejlesztése, a járókerekét golyóscsapágy tartja, a csőcsonkjában gyárilag benne van a visszacsapó szelep, a teljesen zárt előlapja alatt pedig nem látszik a szennyeződő rész. IPX5 védettséggel a zuhany közelébe is felszerelhető. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Kényelmi funkció
Kényelmi funkció:
Max. Légszállítás
Max. Légszállítás :
Adatok
Légáramlás típusa:
Axiális
Elérhetőség:
Azonnal
Csőátmérő:
100
Kényelmi funkció:
Páraérzékelős
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Nagyon halk
Max. Légszállítás :
90 m3/h
Gyártó:
Helios
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Többsebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IPX5
Szín:
Fehér
Anyag:
Műanyagházas
Max. légnyomás:
45 Pa
Feszültség:
230
Méret:
147 x 147
EAN:
4010184061755
Fázisok száma:
1
Motor pólusok:
2
Max. áramfelvétel:
0,06 A
Súly:
0,80
Teljesítményfelvétel:
9 W
Névleges fordulatszám (ford/perc):
2 650
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
06175
Termékcsalád:
Helios MiniVent M1
Hangnyomás 3 m-re (dB(A)):
30
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Helios M1/100 F MiniVent: páraérzékelővel, magától indul
A Helios M1/100 F MiniVent axiális fürdőszoba ventilátor a német gyártó kisventilátorainak a csúcskategóriája, és a saját kínálatunkban is ez a család a leghalkabb. Alacsony fokozaton óránként 75 köbméter levegőt mozgat meg, és ebben az üzemmódban 3 méter távolságból 25 dB(A) hallatszik belőle — ezt a Helios ultraSilence technológiája adja. Magas fokozaton óránként 90 köbméter a légszállítása 100-as csőátmérő mellett, ami egy átlagos, 6–10 négyzetméteres fürdőszoba vagy egy WC szellőztetéséhez elegendő. Ha a levegőnek csövön és külső zsalun kell átmennie, ez a szám kisebb: 31 pascal ellennyomásnál óránként 60 köbméter a gyári adat.
Ennél a változatnál nem kell a kapcsolóra gondolni: az elektronika a páratartalom emelkedésének ütemére kapcsolja be a ventilátort, tehát akkor indul, amikor zuhanyzás közben nőni kezd a pára. A küszöbérték 60, 70, 80 vagy 90 százalékra állítható. Az időzítés hossza attól függ, milyen gyorsan csökken a helyiség páratartalma, és ha a páratartalom tartósan magas marad, a készülék magától intervallum üzemre vált. Kézi indításnál az időzítés 6, 12, 18 vagy 24 perc.

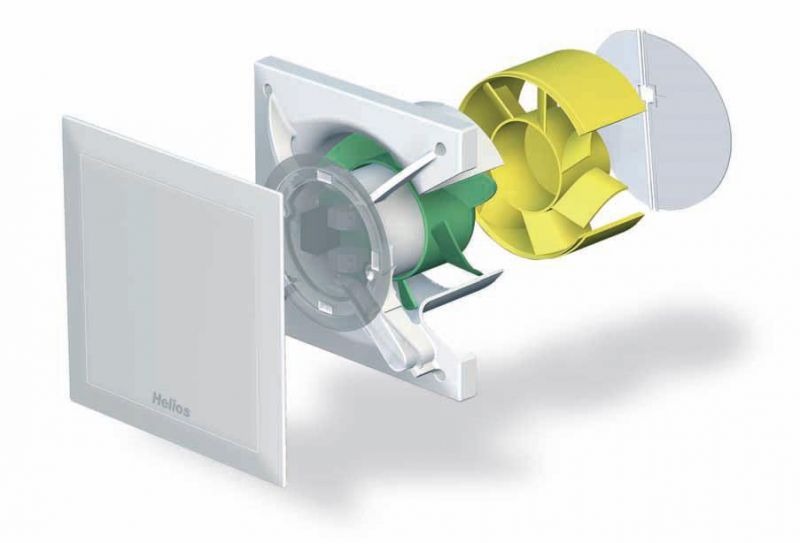

Ez egy felső kategóriás, igényes készülék. Oda ajánljuk, ahol a csempétől a szanitereken át az ajtókig és az ablakokig minden darabot megválogattak, és a szellőztetés sem lehet kivétel. Az M1 sorozatot a németországi Helios fejleszti, az előlapja teljesen zárt, díjnyertes dizájn, a levegő oldalról áramlik be — így a szennyeződő rész nem látszik, a sima felület pedig egy törléssel tisztán tartható.
Gyári adatlap
A Helios hivatalos katalóguslapja tartalmazza a MiniVent M1 mindhárom méretének és mindegyik változatának műszaki adatait, a jelleggörbéket, a méretrajzokat és a bekötési rajzok számait. Villanyszerelőnek, építésznek és mindenkinek hasznos, aki a beszereléshez pontos adatokat keres. Ennek a változatnak a gyári cikkszáma 06175.
i
Tudta? Ha a fürdőszobában álmennyezet van, és a szellőzőcsövet a mennyezet fölött vezetné el, akkor nem ez a jó választás — oda süllyesztett házas, radiális ventilátor kell, még akkor is, ha rövid a csőszakasz. Az M1/100 arra készült, hogy a falon át, rövid csőszakaszon, közvetlenül a szabadba szellőztessen.
Műszaki adatok
A négy Ø100-as változat összehasonlítása; kiemelve az a változat, amelyet most néz.
| M1/100 | M1/100 N/C | M1/100 F | M1/100 P | ||
|---|---|---|---|---|---|
| Gyári cikkszám | 06171 | 06172 | 06175 | 06174 | |
| Kivitel | Alap, két fokozat | Időzítés és intervallum üzem | Páraérzékelős | Mozgásérzékelős | |
| Légszállítás, szabad kifúvás | m³/h | 90 / 75 | |||
| Légszállítás 31 Pa ellennyomáson | m³/h | 60 | |||
| Maximális nyomás | Pa | 45 | |||
| Teljesítményfelvétel | W | 9 / 5 | |||
| Áramfelvétel | A | 0,06 / 0,04 | |||
| Zajszint 3 m távolságból | dB(A) | 30 / 25 | |||
| Fordulatszám | 1/min | 2650 / 2250 | |||
| Járókerék átmérő | mm | 92 | |||
| Csőcsonk | mm | Ø100 | |||
| Feszültség / frekvencia / fázis | V / Hz | 230 / 50 / 1 | |||
| Időzítés, állítható | perc | – | 6, 10, 15, 21 | 6, 12, 18, 24 | 6 |
| Intervallum üzem, állítható | óra | – | 0, 8, 12, 24 | – | – |
| Indítási késleltetés | s | – | 0, 45, 90, 120 | 0 vagy 45 | – |
| Páratartalom-küszöb, állítható | % | – | – | 60, 70, 80, 90 | – |
| Visszacsapó szelep | Gyárilag beépítve, kivehető | ||||
| Bekötő vezeték (NYM-O) | mm² | 3 × 1,5 | 4 × 1,5 | 4 × 1,5 | 3 × 1,5 |
| Bekötési rajz száma | 915 | 917 | 919 | 918 | |
| Védettség | IPX5, II. érintésvédelmi osztály | ||||
| Levegő hőmérséklete, max. | °C | +40 | |||
| Tömeg | kg | 0,80 | |||
Méretek
Minden méret milliméterben értendő
Az előlap 147 × 147 mm-es, és 35 mm-re áll ki a falból. A csőcsonk Ø98 mm-es, vagyis 100-as csőhöz csatlakozik. A készülék 96 mm mélyen épül a falba; ha kevés a hely, a vezetőkerék kivehető, és ezzel a beépítési mélység 52 mm-re csökken. A rögzítőcsavarok fúrástávolsága 116 mm.
Jelleggörbe
Kattintson a képre a nagyításhoz
M1/100 — magas és alacsony fokozat
A görbe azt mutatja, mennyi levegőt szállít a ventilátor az ellennyomás függvényében, 1,20 kg/m³ levegősűrűségre számolva. Szabad kifúvásnál magas fokozaton óránként 90 köbméter, 31 pascal ellennyomásnál óránként 60 köbméter, a maximális nyomása pedig 45 pascal. A négy Ø100-as változat légszállítása azonos — a különbség az elektronikában van, nem a ventilátorban.
Miért ezt ajánljuk?
A páraérzékelő az emelkedés ütemére reagál
A gyártó szerint az intelligens elektronika a páratartalom emelkedésének ütemét figyeli, és ezzel hatékonyan megelőzi a penészedést. A gyakorlatban ez annyit jelent, hogy a ventilátor a zuhanyzás elején indul, és addig jár, amíg a pára le nem megy — nem egy kapcsoló és nem egy időzítő dönti el, hogy mennyi ideig kell szellőztetni. Ha a páratartalom tartósan magas, magától átvált intervallum üzemre.
Két fokozat, alacsony fokozaton 5 watt
Mindegyik M1/100 két fordulattal készül. Alacsony fokozaton a teljesítményfelvétele 5 watt óránkénti 75 köbméter légszállítás mellett — ha naponta 3 órát megy, ez évi körülbelül 5,5 kilowattóra. Magas fokozaton 9 watt és óránként 90 köbméter. Az elektronikus funkciók mindkét fokozaton beállíthatók.
A visszacsapó szelep gyárilag benne van
A csőcsonkban ott van a szorosan záró visszacsapó szelep, ami nem minden kisventilátorban alaptartozék. Amikor a ventilátor leáll, a szelep zár, így a csövön nem húz be hideg levegőt a helyiségbe. A szelep kivehető, ha a beépítés úgy kívánja.
Golyóscsapágyas motor, bármilyen beépítési helyzetben
A golyóscsapágy 40 000 üzemórára készült, ezért a készülék álló, fekvő és mennyezeti helyzetben egyaránt működik. A motor termikus védelemmel készül, és a gyártó karbantartást nem igénylőnek nevezi — a járókerék rendszeres tisztítása viszont ennek a ventilátornak is kell, e nélkül minden ventilátor hamarabb elmegy.
Nedves tér 1. zónájába is
IPX5 vízsugár-védettséggel és II. érintésvédelmi osztállyal készül, így a DIN VDE 0100-701 szerinti 1. zónában, vagyis a zuhany és a kád közelében is felszerelhető. A bekötést csavar nélküli sorkapocs és a ház körbefutó kábelhelye könnyíti meg.
Tartozékok ehhez a termékhez
A Ø100-as beépítéshez, a webáruházból
Gyakran Ismételt Kérdések
Magas fokozaton óránként 90 köbméter levegőt mozgat meg szabad kifúvásnál, ami egy átlagos, 6–10 négyzetméteres fürdőszoba vagy egy WC szellőztetéséhez elegendő. A valóságban a csőszakasz és a külső zsalu ellennyomása csökkenti ezt a számot: a gyári adat 31 pascal ellennyomásnál óránként 60 köbméter. Ha ennél nagyobb a helyiség, vagy intenzívebb elszívást szeretne, hívjon minket — a méretezésben segítünk.
Nem egyetlen fix páratartalom-értékre reagál, hanem a páratartalom emelkedésének ütemére — ezért indul el zuhanyzás közben. Emellett a küszöbérték 60, 70, 80 vagy 90 százalékra állítható, a beállítást a villanyszerelő végzi a készülék belsejében. Az időzítés hossza a páratartalom csökkenéséhez igazodik; kézi indításnál 6, 12, 18 vagy 24 perc, az indítási késleltetés 0 vagy 45 másodperc. A bekötéshez 4 × 1,5 mm²-es vezeték szükséges, a gyári bekötési rajz száma 919.
A szellőztetés funkciója ugyanaz: kiszellőztet. A különbség a zajszintben, a kivitelben, a dizájnban, az anyaghasználatban és az elektronikában van. Alacsony fokozaton 3 méter távolságból 25 dB(A), a háza és az előlapja jó minőségű műanyagból készül, a járókerekét golyóscsapágy tartja, és a visszacsapó szelep gyárilag benne van a csonkjában. Oda való, ahol a csempétől a szanitereken át az ajtókig minden darab igényesen van kiválasztva.
A golyóscsapágyas motor 40 000 üzemórára készült, ezért a készülék bármilyen beépítési helyzetben — akár közvetlenül a mennyezetben is — működik. Ha viszont álmennyezet van a fürdőszobában, és a szellőzőcsövet a mennyezet fölött vezetné el, akkor nem ez a jó választás: oda süllyesztett házas, radiális ventilátor való, még akkor is, ha rövid a csőszakasz.
Nem. Egy axiális ventilátor a közös strangban lévő nyomással nem tud megbirkózni: vagy visszanyomja a levegőt a helyiségbe, vagy nem tudja elszállítani. Közös szellőzőstrangra radiális, csöves rendszerű ventilátor kell. Ez a készülék arra való, hogy a falon át, rövid csőszakaszon, közvetlenül a szabadba szellőztessen.
Igen. A készülék IPX5 vízsugár-védettséggel és II. érintésvédelmi osztállyal készül, így a DIN VDE 0100-701 szerinti 1. zónában is használható — vagyis a nedves tér zuhanyhoz közeli részén is. A bekötést villanyszerelő végezze.
