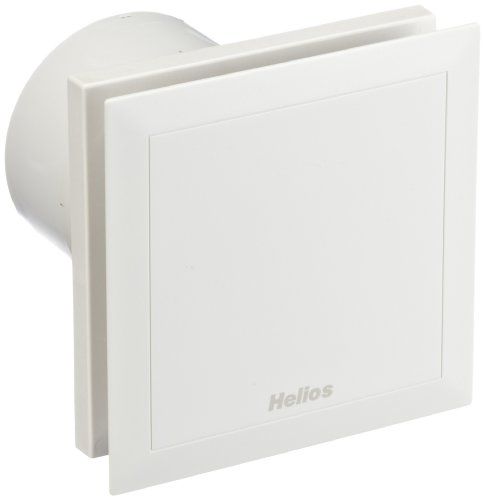

Helios M1/100 N/C MiniVent kisventilátor
69 000 Ft
Helios M1/100 N/C MiniVent kisventilátor
69 000 Ft
A Helios M1/100 N/C MiniVent axiális fürdőszoba ventilátor a villany lekapcsolása után még 6, 10, 15 vagy 21 percig jár, és intervallum üzemben 8, 12 vagy 24 óránként magától átszellőztet. Alacsony fokozaton 3 méter távolságból 25 dB(A) hallatszik belőle, magas fokozaton óránként 90 köbméter a légszállítása 100-as csőátmérő mellett — ez egy átlagos, 6–10 négyzetméteres fürdőszobához vagy WC-hez elegendő.
A németországi Helios fejlesztése, a járókerekét golyóscsapágy tartja, a csőcsonkjában gyárilag benne van a visszacsapó szelep, a teljesen zárt előlapja alatt pedig nem látszik a szennyeződő rész. IPX5 védettséggel a zuhany közelébe is felszerelhető. A méretezésben és a tartozékok kiválasztásában szakértő munkatársaink segítenek.
Kényelmi funkció
Kényelmi funkció:
Max. Légszállítás
Max. Légszállítás :
Adatok
Légáramlás típusa:
Axiális
Elérhetőség:
Azonnal
Csőátmérő:
100
Kényelmi funkció:
Időrelés
Felszerelés módja:
Oldalfalra és plafonra is
Zajszint:
Nagyon halk
Max. Légszállítás :
90 m3/h
Gyártó:
Helios
Csapágytípus:
Golyóscsapágyas
Sebességfokozatok:
Többsebességes
Zsalu:
Visszacsapószelep
Csőbedugható:
Nem
Védelem:
IPX5
Szín:
Fehér
Anyag:
Műanyagházas
Max. légnyomás:
45 Pa
Feszültség:
230
Méret:
147 x 147
EAN:
4010184061724
Fázisok száma:
1
Motor pólusok:
2
Max. áramfelvétel:
0,06 A
Súly:
0,80
Teljesítményfelvétel:
9 W
Névleges fordulatszám (ford/perc):
2 650
Léghőmérséklet-tartomány (°C):
max. +40
Gyártói cikkszám:
06172
Termékcsalád:
Helios MiniVent M1
Hangnyomás 3 m-re (dB(A)):
30
Professzionális bemutatóteremPróbálja ki termékeinket Budapesten, a Királyhágó utca 30. alatt
Ingyenes szaktanácsadásTapasztalt és segítőkész szakembereink várják hívását
Megbízható kereskedő32 év tapasztalatával az ország egyik legnagyobb forgalmazója
Díjnyertes vállalkozásDíjainkat és kiemelkedő értékeléseinket tisztességes üzletvitelünk miatt kaptuk
Részletek
Helios M1/100 N/C MiniVent: időzítéssel és intervallum-szellőztetéssel
A Helios M1/100 N/C MiniVent axiális fürdőszoba ventilátor a német gyártó kisventilátorainak a csúcskategóriája, és a saját kínálatunkban is ez a család a leghalkabb. Alacsony fokozaton óránként 75 köbméter levegőt mozgat meg, és ebben az üzemmódban 3 méter távolságból 25 dB(A) hallatszik belőle — ezt a Helios ultraSilence technológiája adja. Magas fokozaton óránként 90 köbméter a légszállítása 100-as csőátmérő mellett, ami egy átlagos, 6–10 négyzetméteres fürdőszoba vagy egy WC szellőztetéséhez elegendő. Ha a levegőnek csövön és külső zsalun kell átmennie, ez a szám kisebb: 31 pascal ellennyomásnál óránként 60 köbméter a gyári adat.
Ez a változat annyival tud többet az alaptípusnál, hogy a villany lekapcsolása után magától jár még egy ideig, és ha a helyiséget napokig nem használják, időnként akkor is átszellőztet. Az időzítés 6, 10, 15 vagy 21 perc, az intervallum üzem 8, 12 vagy 24 óra, az indítás pedig 0, 45, 90 vagy 120 másodperccel késleltethető — így egy rövid kézmosás nem indítja el a ventilátort. Mindhárom érték a készülék belsejében, kódolással állítható, és mindegyik funkció a magas és az alacsony fokozaton is működik.

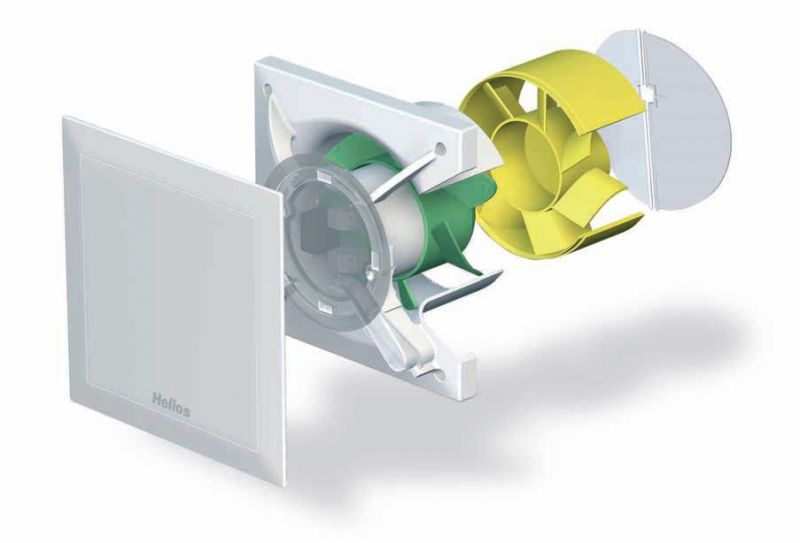

Ez egy felső kategóriás, igényes készülék. Oda ajánljuk, ahol a csempétől a szanitereken át az ajtókig és az ablakokig minden darabot megválogattak, és a szellőztetés sem lehet kivétel. Az M1 sorozatot a németországi Helios fejleszti, az előlapja teljesen zárt, díjnyertes dizájn, a levegő oldalról áramlik be — így a szennyeződő rész nem látszik, a sima felület pedig egy törléssel tisztán tartható.
Gyári adatlap
A Helios hivatalos katalóguslapja tartalmazza a MiniVent M1 mindhárom méretének és mindegyik változatának műszaki adatait, a jelleggörbéket, a méretrajzokat és a bekötési rajzok számait. Villanyszerelőnek, építésznek és mindenkinek hasznos, aki a beszereléshez pontos adatokat keres. Ennek a változatnak a gyári cikkszáma 06172.
i
Tudta? Ha a fürdőszobában álmennyezet van, és a szellőzőcsövet a mennyezet fölött vezetné el, akkor nem ez a jó választás — oda süllyesztett házas, radiális ventilátor kell, még akkor is, ha rövid a csőszakasz. Az M1/100 arra készült, hogy a falon át, rövid csőszakaszon, közvetlenül a szabadba szellőztessen.
Műszaki adatok
A négy Ø100-as változat összehasonlítása; kiemelve az a változat, amelyet most néz.
| M1/100 | M1/100 N/C | M1/100 F | M1/100 P | ||
|---|---|---|---|---|---|
| Gyári cikkszám | 06171 | 06172 | 06175 | 06174 | |
| Kivitel | Alap, két fokozat | Időzítés és intervallum üzem | Páraérzékelős | Mozgásérzékelős | |
| Légszállítás, szabad kifúvás | m³/h | 90 / 75 | |||
| Légszállítás 31 Pa ellennyomáson | m³/h | 60 | |||
| Maximális nyomás | Pa | 45 | |||
| Teljesítményfelvétel | W | 9 / 5 | |||
| Áramfelvétel | A | 0,06 / 0,04 | |||
| Zajszint 3 m távolságból | dB(A) | 30 / 25 | |||
| Fordulatszám | 1/min | 2650 / 2250 | |||
| Járókerék átmérő | mm | 92 | |||
| Csőcsonk | mm | Ø100 | |||
| Feszültség / frekvencia / fázis | V / Hz | 230 / 50 / 1 | |||
| Időzítés, állítható | perc | – | 6, 10, 15, 21 | 6, 12, 18, 24 | 6 |
| Intervallum üzem, állítható | óra | – | 0, 8, 12, 24 | – | – |
| Indítási késleltetés | s | – | 0, 45, 90, 120 | 0 vagy 45 | – |
| Páratartalom-küszöb, állítható | % | – | – | 60, 70, 80, 90 | – |
| Visszacsapó szelep | Gyárilag beépítve, kivehető | ||||
| Bekötő vezeték (NYM-O) | mm² | 3 × 1,5 | 4 × 1,5 | 4 × 1,5 | 3 × 1,5 |
| Bekötési rajz száma | 915 | 917 | 919 | 918 | |
| Védettség | IPX5, II. érintésvédelmi osztály | ||||
| Levegő hőmérséklete, max. | °C | +40 | |||
| Tömeg | kg | 0,80 | |||
Méretek
Minden méret milliméterben értendő
Az előlap 147 × 147 mm-es, és 35 mm-re áll ki a falból. A csőcsonk Ø98 mm-es, vagyis 100-as csőhöz csatlakozik. A készülék 96 mm mélyen épül a falba; ha kevés a hely, a vezetőkerék kivehető, és ezzel a beépítési mélység 52 mm-re csökken. A rögzítőcsavarok fúrástávolsága 116 mm.
Jelleggörbe
Kattintson a képre a nagyításhoz
M1/100 — magas és alacsony fokozat
A görbe azt mutatja, mennyi levegőt szállít a ventilátor az ellennyomás függvényében, 1,20 kg/m³ levegősűrűségre számolva. Szabad kifúvásnál magas fokozaton óránként 90 köbméter, 31 pascal ellennyomásnál óránként 60 köbméter, a maximális nyomása pedig 45 pascal. A négy Ø100-as változat légszállítása azonos — a különbség az elektronikában van, nem a ventilátorban.
Miért ezt ajánljuk?
Időzítés és intervallum üzem, külön kapcsoló nélkül
A ventilátort a villanykapcsoló indítja, a leállásról az elektronika gondoskodik: a beállított 6, 10, 15 vagy 21 perc után magától kikapcsol. Ha a fürdőszobát hosszabb ideig nem használják, az intervallum üzem 8, 12 vagy 24 óránként átszellőztet — ez nyaralóban, ritkán használt vendég-WC-ben tartja szárazon a helyiséget. Fokozatkapcsoló nem kell hozzá, a bekötéshez 4 × 1,5 mm²-es vezeték való.
Két fokozat, alacsony fokozaton 5 watt
Mindegyik M1/100 két fordulattal készül. Alacsony fokozaton a teljesítményfelvétele 5 watt óránkénti 75 köbméter légszállítás mellett — ha naponta 3 órát megy, ez évi körülbelül 5,5 kilowattóra. Magas fokozaton 9 watt és óránként 90 köbméter. Az elektronikus funkciók mindkét fokozaton beállíthatók.
A visszacsapó szelep gyárilag benne van
A csőcsonkban ott van a szorosan záró visszacsapó szelep, ami nem minden kisventilátorban alaptartozék. Amikor a ventilátor leáll, a szelep zár, így a csövön nem húz be hideg levegőt a helyiségbe. A szelep kivehető, ha a beépítés úgy kívánja.
Golyóscsapágyas motor, bármilyen beépítési helyzetben
A golyóscsapágy 40 000 üzemórára készült, ezért a készülék álló, fekvő és mennyezeti helyzetben egyaránt működik. A motor termikus védelemmel készül, és a gyártó karbantartást nem igénylőnek nevezi — a járókerék rendszeres tisztítása viszont ennek a ventilátornak is kell, e nélkül minden ventilátor hamarabb elmegy.
Nedves tér 1. zónájába is
IPX5 vízsugár-védettséggel és II. érintésvédelmi osztállyal készül, így a DIN VDE 0100-701 szerinti 1. zónában, vagyis a zuhany és a kád közelében is felszerelhető. A bekötést csavar nélküli sorkapocs és a ház körbefutó kábelhelye könnyíti meg.
Tartozékok ehhez a termékhez
A Ø100-as beépítéshez, a webáruházból
Gyakran Ismételt Kérdések
Magas fokozaton óránként 90 köbméter levegőt mozgat meg szabad kifúvásnál, ami egy átlagos, 6–10 négyzetméteres fürdőszoba vagy egy WC szellőztetéséhez elegendő. A valóságban a csőszakasz és a külső zsalu ellennyomása csökkenti ezt a számot: a gyári adat 31 pascal ellennyomásnál óránként 60 köbméter. Ha ennél nagyobb a helyiség, vagy intenzívebb elszívást szeretne, hívjon minket — a méretezésben segítünk.
A készülék belsejében, kódolással — ezt a villanyszerelő a beszereléskor állítja be. Az időzítés 6, 10, 15 vagy 21 perc, az intervallum üzem 0, 8, 12 vagy 24 óra, az indítási késleltetés 0, 45, 90 vagy 120 másodperc. Külön fokozatkapcsoló nem kell hozzá, és mindegyik funkció a magas és az alacsony fokozaton is használható. A bekötéshez 4 × 1,5 mm²-es vezeték szükséges, a gyári bekötési rajz száma 917.
A szellőztetés funkciója ugyanaz: kiszellőztet. A különbség a zajszintben, a kivitelben, a dizájnban, az anyaghasználatban és az elektronikában van. Alacsony fokozaton 3 méter távolságból 25 dB(A), a háza és az előlapja jó minőségű műanyagból készül, a járókerekét golyóscsapágy tartja, és a visszacsapó szelep gyárilag benne van a csonkjában. Oda való, ahol a csempétől a szanitereken át az ajtókig minden darab igényesen van kiválasztva.
A golyóscsapágyas motor 40 000 üzemórára készült, ezért a készülék bármilyen beépítési helyzetben — akár közvetlenül a mennyezetben is — működik. Ha viszont álmennyezet van a fürdőszobában, és a szellőzőcsövet a mennyezet fölött vezetné el, akkor nem ez a jó választás: oda süllyesztett házas, radiális ventilátor való, még akkor is, ha rövid a csőszakasz.
Nem. Egy axiális ventilátor a közös strangban lévő nyomással nem tud megbirkózni: vagy visszanyomja a levegőt a helyiségbe, vagy nem tudja elszállítani. Közös szellőzőstrangra radiális, csöves rendszerű ventilátor kell. Ez a készülék arra való, hogy a falon át, rövid csőszakaszon, közvetlenül a szabadba szellőztessen.
Igen. A készülék IPX5 vízsugár-védettséggel és II. érintésvédelmi osztállyal készül, így a DIN VDE 0100-701 szerinti 1. zónában is használható — vagyis a nedves tér zuhanyhoz közeli részén is. A bekötést villanyszerelő végezze.
